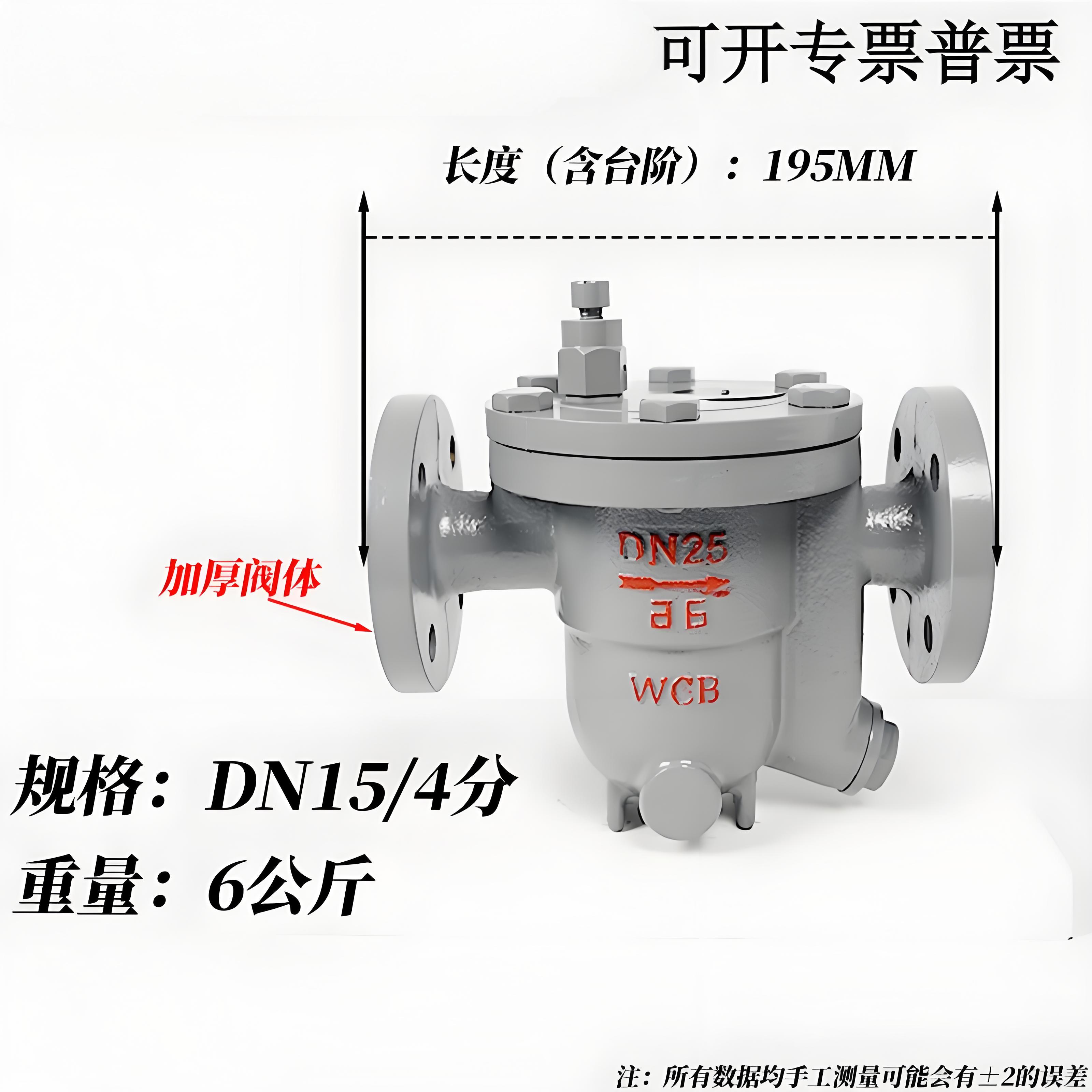

疏水阀\CS41H-40 DN25事情原理及装置示意图

[ 2025-06-20 ]

‌ CS41H-40 DN25疏水阀 的事情原理‌是基于浮力原理和温度感应原理。。。该疏水阀内部有一个细腻研磨的不锈钢空心浮球，，，这个浮球既是浮子也是启闭件。。。当管道内泛起空气和低温冷凝水时，，，手动排空气阀会迅速扫除不凝聚气体，，，疏水阀最先进入事情状态。。。随着低温冷凝水流进疏水阀，，，凝聚水的液位上升，，，浮球也随之上升，，，从而开启阀门。。。当装置温度上升到饱和温度时，，，自动排空气阀已经关闭，，，装置进入正常运行状态。。。此时，，，凝聚水镌汰，，，液位下降，，，浮球随液位升降调理阀孔流量。。。当凝聚水阻止进入时，，，浮球随介质流向迫近阀座，，，关闭阀门。。。由于阀座总处于液位以下，，，形成水封，，，实现水、汽自然疏散，，，抵达无蒸汽走漏的效果‌。。。
阀

结构特点

CS41H-40 DN25疏水阀的结构简朴，，，内部只有一个不锈钢空心浮球，，，无易损零件，，，使用寿命长。。。其阀座总处于液位以下，，，形成水封，，，无蒸汽走漏。。。别的，，，该疏水阀还具有自动排空气功效，，，能够在装置启动时迅速扫除不凝聚气体，，，确保装备高效运行‌。。。

阀门

应用场景

CS41H-40 DN25疏水阀适用于种种需要高效排水的场合，，，特殊是在蒸汽系统和热交流器中体现优异。。。其优良的密封性和耐久性使其在大型装备和换热站装备中特殊适用，，，能够确保系统的稳固运行和高效排水‌。。。

疏水阀

主要零件质料

主要零件 质料
阀体 碳钢
阀盖 碳钢
阀座 不锈钢
过滤器 不锈钢

主要外型及毗连尺寸

尺寸 型号 CS11H-16C
口径DN 15 20 25 32 40 50
L 150 150 150 270 280 290
H 195 195 195 250 290 300
H1 103 103 103 108 108 108


产品型号 口径 尺寸
DN L H D D1 D2 b f Z-Φd
CS41H-16/25/40C-B 15 195 195 95 65 45 14 2 4-Φ14
20 195 200 105 75 55 14 2 4-Φ14
25 215 225 115 85 65 14 2 4-Φ14
CS41H-16/25/40C-D 25 270 245 115 85 65 14 2 4-Φ14
32 270 250 135 100 78 16 2 4-Φ18
40 280 290 145 110 85 16 3 4-Φ18
50 290 300 160 125 100 16 3 4-Φ18
CS41H-16/25C-F 50 410 380 160 125 100 16 3 4-Φ18
65 410 380 180 145 120 18 3 4-Φ18
80 430 420 195 160 135 20 3 8-Φ18
100 430 440 215 180 155 20 3 8-Φ18
125 480 510 245 210 185 22 3 8-Φ18
150 480 510 280 240 210 24 3 8-Φ23
