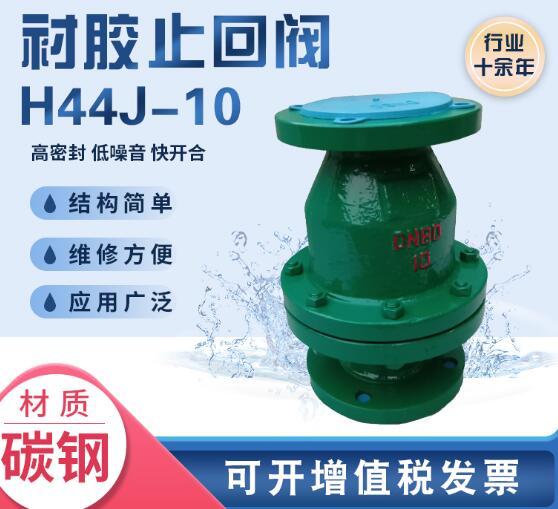

产品名称：衬胶旋启式止回阀\H44J-10 DN100\钢衬胶[ 2024-07-23 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳固：实验全历程质量监控，，详尽入微全方位检测！
价钱合理：高效内部本钱控制，，镌汰了开支，，让利于客户
交货快捷：先进生产流水线，，富足的备货，，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、衬胶旋启式止回阀\H44J-10 DN100\钢衬胶介绍

    上海AG旗舰厅阀门集团有限公司专用于控制非侵蚀性或一样平常侵蚀性介质，，阀体内腔外貌无衬里或覆有可供选择的种种橡胶、适用于差别事情温度和液体管路。。。。。旋启式衬胶止回阀、碳钢、铸钢、不锈衬胶钢止回阀属于一种自动阀门，，其主要作用是避免介质倒流、泵及驱动电念头反转，，以及容器介质的泄放。。。。。止回阀还可用于给其中的压力可能升至凌驾系统压的辅助系统提供补给的管路上。。。。。H44J旋启式衬胶止回阀是一种依赖介质自己的流动而自动启、闭阀瓣用来阻止介质逆向流动的自动阀门。。。。。应用于温度小于80度的弱酸性介质管道。。。。。起避免介质倒流作用，，卧式装置或立式装置均可。。。。。 H44J旋启式衬胶止回阀的阀瓣呈圆盘状，，绕阀座通道的转轴作旋转运动，，因阀内通道成流线形，，流动阻力比升降式止回阀小，，适用于低流速和流动不常转变的大口径场合，，但不宜用于脉动流，，其密封性能缺乏升降式。。。。。旋启式止回阀分单瓣式、双瓣式和大都式三种，，这三种形式主要按阀门口径来分，，目的是为了避免介质阻止流动或倒流时，，削弱水力攻击。。。。。

    二、衬胶旋启式止回阀\H44J-10 DN100\钢衬胶原理

    本阀门在使用历程中，，介质按图示箭头偏向流动。。。。。
    1，，当介质按划定偏向流动时，，阀瓣受介质力的作用，，被开启;介质逆流时，，因阀瓣自重和阀瓣受介质反向力的作用，，使阀瓣与阀座的密封面密合而关闭，，抵达阻止介质逆流的目的。。。。。
    2，，阀体及阀瓣的密封面接纳不锈钢堆焊。。。。。

    三、衬胶旋启式止回阀\H44J-10 DN100\钢衬胶基本结构参数

    1、毗连方法：法兰毗连止回阀 。。。。。
    2、基本型号：H44J-10、H44J-16 。。。。。
    3、基本结构形成：直通旋启式 。。。。。
    4、公称压力：PN1.0~1.6（MPa）。。。。。
    5、公称通径：DN15~500（mm）。。。。。

    四、衬胶旋启式止回阀\H44J-10 DN100\钢衬胶主要性能规范

    适用温度
    适用介质
    ≤85℃
    一样平常侵蚀性介质

    五、衬胶旋启式止回阀\H44J-10 DN100\钢衬胶主要零件质料

    名称
    质料
    上阀体下阀体
    灰铸铁/硬橡胶
    阀瓣
    碳钢/软橡胶

  • 公称通径 公称压力 事情压力 L D D1 n-Фd B 质量
    20 1.0 1.0 160 105 75 4-14 128
    25 160 115 85 4-14 128 4.5
    32 180 135 100 4-18 150 7
    40 200 150 110 4-18 160 8
    50 230 165 125 4-18 178 10
    65 290 180 145 4-18 205 18
    80 310 200 160 4-18 230 24
    100 350 220 180 8-18 255 30.5
    125 400 250 210 8-18 3605 47.5
    150 480 285 240 8-22 345 63.5
    200 0.6 0.6 500 340 295 8-22 415 96.5
    250 0.4 550 395 350 12-22 495 144
    300 620 445 400 12-22 540 224
    350 698 505 460 16-22 620
    400 787 565 515 16-22 680



  • 衬胶旋启式止回阀H44J-10 DN100钢衬胶
