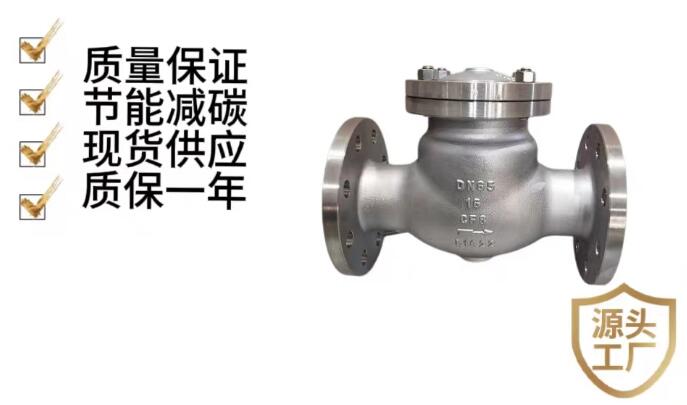

产品名称：止回阀\H44W-16P DN25生产厂家（厂商） [ 2024-07-23 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳固：实验全历程质量监控，，详尽入微全方位检测！
价钱合理：高效内部本钱控制，，镌汰了开支，，让利于客户
交货快捷：先进生产流水线，，富足的备货，，缩短了交货期！
  • 产品先容
  • 规格尺寸
  • 结构图片

  • 一、止回阀\H44W-16P DN25生产厂家（厂商）先容

    止回阀是靠管路中介质自己的流动爆发的力而自动开启和关闭的，，属于一种自动阀门。。。。 。。称单向阀或逆止阀，，它的启闭件是靠介质流动和实力自行开启或关闭，，其作用是避免管路中的介质倒流。。。。 。。止回阀按结构可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。。。。 。。升降式止回阀又可分为立式和卧式两种；；；；旋启式止回阀分为单瓣式、双瓣式和多瓣式三种；；；；蝶式止回阀为直通式。。。。 。。以上几种止回阀在毗连形式上可分为螺纹毗连、法兰毗连、对夹式和焊接等。。。。 。。适用于压力1.6~160MPa事情温度-29~+550℃的石油、化工、制药、化肥、电力行业等种种工况的管路上，，适用介质为水、油品、蒸汽、酸性介质等。。。。 。。

    二、止回阀\H44W-16P DN25生产厂家（厂商） 性能参数

    型号

    H44H-16C~250

    H44W-16P~250

    事情压力（MPa）

    1.6~25

    适用温度（℃）

    ≤425

    ≤550

    适用介质

    水、蒸汽、油品

    弱侵蚀性介质

    质料

    阀体、阀盖、阀瓣

    碳素钢

    铬镍钛不锈钢

    密封面

    碳钢堆焊铁基合金

    本体密封



    三、止回阀\H44W-16P DN25生产厂家（厂商） 性能与规范

    公称压力

    （mpa）

    		 试验压力（mpa）
    强度试验 密封试验 上密封试验 气密封试验
    1.6 2.4 1.76 1.76 0.6
    2.5 3.75 2.75 2.75 0.6
    4.0 6.0 4.4 4.4 0.6
    6.4 9.6 7.04 7.04 0.6
    10.0 15.0 11.0 11.0 0.6

    四、止回阀\H44W-16P DN25生产厂家（厂商） 适用介质和温度


    阀门主体质料 适用介质 适用温度
    p(cf8) 硝酸类 200°
    pl(cf3) 强氧化性介质 200°
    r(cf8m) 醋酸类 200°
    rl(cf3m) 尿素等侵蚀类 200°

    五、止回阀\H44W-16P DN25生产厂家（厂商）

    序号 零件名称 p pl r rl
    1 阀体 cf8 cf3 cf8m cf3m
    2 阀盖 cf8 cf3 cf8m cf3m
    3 阀瓣 f304 f304l f316 f316l
    4 密封面 cf8 cf3 cf8m cf3m
    5 紧固螺母 a193-b8m
    6 螺母 a194-8

  • 公称压力
    PN(MPa)

    公称通径
    DN(mm)

    尺寸 (mm)

    重量
    (kg)

    L

    D

    D1

    1.6MPa

    25

    160

    115

    85

    -

    32

    180

    140

    100

    -

    40

    200

    150

    110

    15.2

    50

    230

    165

    125

    21.3

    65

    290

    185

    145

    28.1

    80

    310

    200

    160

    37.6

    100

    350

    220

    180

    56.7

    125

    400

    250

    210

    91

    150

    480

    285

    240

    129

    200

    495

    340

    295

    210

    250

    622

    405

    355

    290

    300

    698

    460

    410

    320

    350

    787

    520

    470

    350

    400

    914

    580

    525

    400

    450

    978

    640

    585

    550

    500

    978

    715

    650

    850

    600

    1295

    840

    770

    1300

    2.5MPa

    200

    533

    360

    310

    210

    250

    622

    425

    370

    294

    300

    711

    485

    430

    367

    350

    838

    555

    490

    410

    400

    864

    620

    550

    461

    500

    1016

    730

    660

    870
