产品名称：Q941-16C DN125精小型防爆电动球阀AC220V[ 2024-05-27 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳固：实验全历程质量监控，，，，，详尽入微全方位检测！

: 价钱合理：高效内部本钱控制，，，，，镌汰了开支，，，，，让利于客户

: 交货快捷：先进生产流水线，，，，，富足的备货，，，，，缩短了交货期！

产品介绍
规格尺寸
结构图片

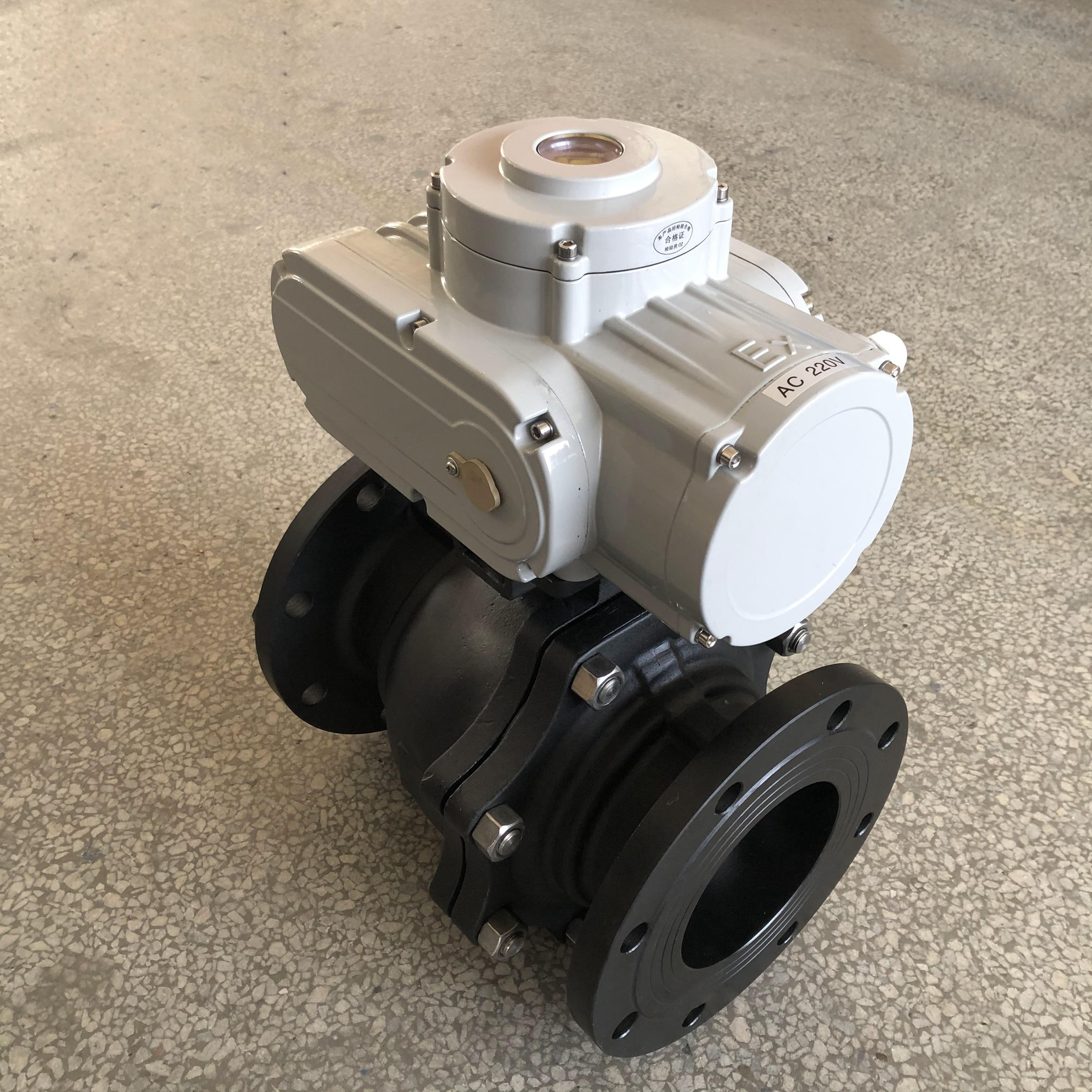

一、Q941-16C DN125精小型防爆电动球阀介绍

上海AG旗舰厅阀门集团有限公司防爆电动球阀适用于两位切断、调理的场合。。。。。阀与执行机构的毗毗邻纳直连方法，，，，，电动执行机构内置伺服系统，，，，，无须另配伺服放大器，，，，，输入4-20mA信号及220VAC电源即可控制运转。。。。。具有连线简朴，，，，，结构紧凑、尺寸小、重量轻、阻力小、行动稳固可靠等优点。。。。。执行机构可凭证用户要求另设置电子式电动执行机构或等气活塞式执行机构。。。。。

二、Q941-16C DN125精小型防爆电动球阀执行标准

1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。。。。。
2、法兰尺寸：JB/T74～90(JB74～90)、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。。。。。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。。。。。
4、磨练主试验：JB/T 9092、API 598。。。。。

三、Q941-16C DN125精小型防爆电动球阀手艺参数和性能

防护品级	防水型IP67，，，，，NAMUR4和6，，，，，（IP68可�。。。。。�
电源电压	110/220-230V AC/1Ph/50/60Hz±10%, 380/400/440/V AC/3Ph/50/60Hz±10%
控制电源	110/220-230V AC/1Ph/50/60Hz±10%
事情制式（开关型）	S2: 10Min~30Min / S4: 20~50%
事情制式（调理型）	S4：30~50%, 300~1200次小时
电机	全关闭鼠笼感应式电机电机品级为F级
限位开关	开/关各2个（SPDT 250VAC/10A rating）（可加）
力矩开关	开/关各1个（SPDT 250VAC/10A rating）（可加）
热�；；ぜ吧瓒ㄎ露�	内置热�；；た� 开150℃±5℃ ，，，，，关97℃±15℃
行程	90°±5°（0°~100°）
位置指示	一连的位置机械指示
手操机构	自带
自锁功效	自带
机械限位	自带（外部可调）
抗冷凝加热器	5W（100/220-230VA C）
电缆接口	2个PF ¾寸
情形温度	基本型：-20℃~+70℃ 可选型：-40℃+100℃
情形湿度	基本型：zui小相对湿度10%，，，，，zui大相对湿度*，，，，，无冷凝
抗震	XYZ 10g.0.2～34Hz，，，，，30分钟
外壳	铝合金外壳经硬质阳极氧化和聚酯粉末涂层处置惩罚
