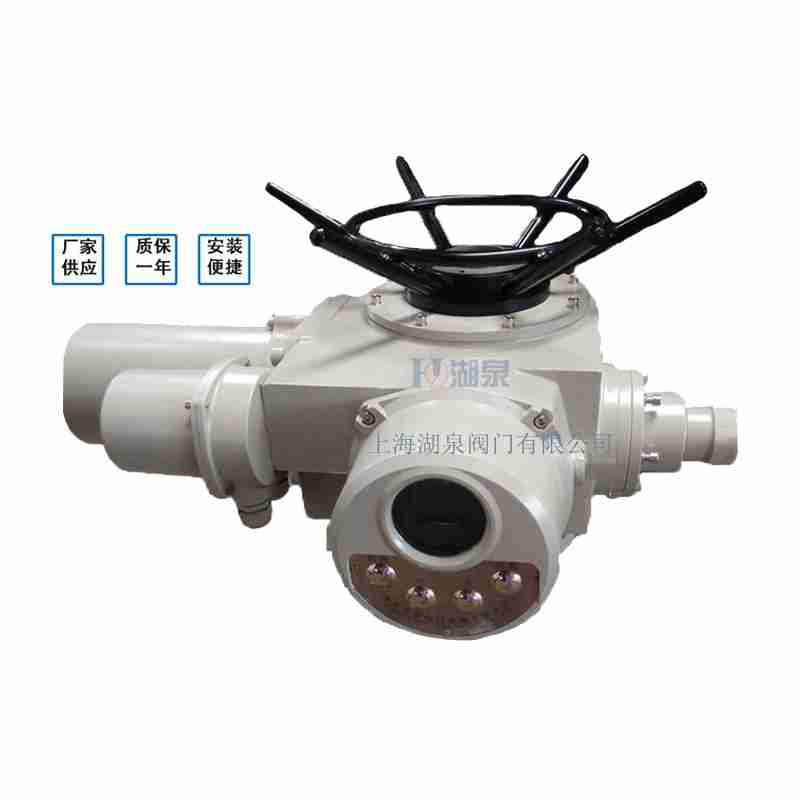

阀门电动装置DZW120-24W说明书、内部结构图

[ 2023-08-31 ]

上海AG旗舰厅阀门集团有限公司 DZW 型号 DZW120-24W DZW120-24W多回转电动装置概述: DZW120-24W多回转电动装置,简称为Z型电装,是阀门实现开启、关闭或调理控制的驱动装备。。。。。Z型电装适用于闸阀、阻止阀、隔... 特点：1、全中文显示：一体化多回转电动执行器视窗接纳高清晰LCD数字、全中文及标示符液晶显示屏。。。。。2、相序自动纠正：执行机构旋向可自由设定，，，也可自由校正电源相序。。。。。3、缺相保�；ぃ壕哂械缭慈毕啾；；すπ�。。。。。4、控制模式：通例远方控制信号接纳4~20mA模拟量信号控制，，，提供4~20mA信号反�。。。。。ǹ商峁┨厥饬靠刂疲�。。。。。远方控制信号、反响信号均与内部实现电气隔离。。。。。5、禁动延时保�；ぃ鹤柚够蝻蕴嘶挡糠钟捎诠咝栽馐艿姆醋饔昧�。。。。。此保�；すπ笔视糜谙殖】刂品椒ê驮犊乜刂品椒�。。。。。6、电子互锁保�；ぃ涸谝桓鲋噶钫谥葱星壹岢钟杏�，，，再施加另一个反向控制指令时（即两个指令同时保存并有用），，，此时电动执行器将停执行完个指令后再执行下一个指令。。。。。7、瞬间过力矩保�；ぃ旱笨蚬叵蛄厮布浔欢タ�，，，阀门将停下不可动，，，纵然力矩开关瞬间顶开后闭合，，，阀门仍不会行动，，，只有向反向行动一下，，，即可扫除过力矩保�；�。。。。。8、现场远控切换：现场远控可自由切换，，，使用户调试、维护利便快捷。。。。。
电动执行器

执行器主要的产品型号：

Z10-24W，，，Z15-24W，，，Z20-24W，，，Z20-18W，，，Z30-24W，，，Z30-18W，，，Z45-24W，，，Z60-24W，，，Z90-24W，，，Z120-24W，，，Z180-18W，，，Z250-18W，，，Z350-18W

DZW10，，，DZW15，，，DZW20，，，DZW30，，，DZW45，，，DZW60，，，DZW90，，，DZW120，，，DZW180，，，DZW250，，，DZW350

系列阀门电动装置为双位阀电驱动装置，，，适用于阀瓣做直线运动的阀门，，，如阻止阀、闸阀、节约阀、隔膜阀等。。。。。与二级减速装置组合后，，，也可用于阀瓣做旋转运动的阀门，，，如球阀、蝶阀等。。。。。产品通过型式试验和万次寿命试验，，，其性能指标抵达JB/T8528-1997标准的各项要求。。。。。输出转矩从25N·m到400N·m（分三个机座号），，，输出转速有12、18、24、30、36、42、48、60r/min八种可供选择。。。。。手动速比均为1：1。。。。�？？？？？商峁┳匦秃屯屏π土街峙叽�，，，划分切合标准JB2920和标准ISO5210。。。。。行程控制器可扩充到四个位置（开、关、中1、中2）。。。。。阀位变送器（4～20mA电流输出）作为附件供选用。。。。。
执行器

Z型电动装置由电机、减速机构、力矩控制机构、行程控制机构、开度指示机构、手-电动切换机构、手轮及电气部分组成。。。。。

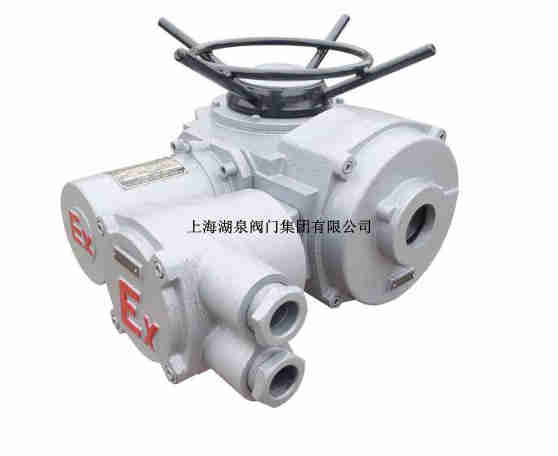

注重：隔爆型电气部分增添了隔爆面结构，，，并接纳隔爆型接线盒和YBDF隔爆型阀门用电念头，，，装置、调试和维护时，，，不可损伤隔爆面，，，不得在爆炸情形下拆去与电气有关的箱盖或带电操作，，，翻开电气箱盖前必需先切断电源，，，重装时盖严紧固以包管隔爆型能！
阀门电动装置

Z20-24W Z型阀门电动装置故障及扫除要领

序号	故障	原因	扫除要领
1	电机起不动	1. 电源线脱开 2. 控制线路故障 3. 行程或力矩控制机构失灵	1. 检查电源线 2. 扫除线路故障 3. 扫除行程或力矩控制机构故障
2	输出轴旋向不切合划定	电源相序接反	替换恣意两电源线
3	电机过热	1. 一连事情时间太长 2. 一相线断开	1. 阻止运行,使电机冷却 2. 检查电源线
4	运行中电机停转	1. 阀门有故障 2. 电动装置过载，，，力矩控制机构行动	1. 检查阀门 2. 增大整定转矩
5	阀门到位后电机一直转或灯不亮	1. 行程或力矩控制机构有故障 2. 行程控制机构调解不当	1. 检查行程或力矩控制机构 2. 重新调解行程控制机构
6	远方无阀位信号	1. 电位器齿轮紧定螺钉松动 2. 远传电位器故障	1. 拧紧电位器齿轮紧定螺钉 2. 检查替换电位器

行程控制机构由十进位齿轮和微动开关组成，，，简称计数器。。。。。其事情原理是由减速箱内的一自动小齿轮（Z=8）发动计数器事情。。。。。若是计数器按阀门开或关的位置已调好，，，当计数器随输出轴转到预先调解好的位置（圈数）时，，，则凸轮将被转动90度，，，榨取微动开关事情，，，切断电源，，，电机停转，，，以实现对电动装置行程（转圈数）的控制。。。。。为了控制较多转圈的阀门，，，可调解凸轮转180度或270度再迫使微动开关行动。。。。。控制�？？？？？� 一体化整体型、调理型阀门电动装置电气控制器设有电源控制�？？？？？�，，，具有相序自动调解功效，，，对用户接入的三相电源能举行自动识别和自动调解，，，始终***电动装置开关偏向被准确执行，，，同时具有缺相保�；すπ�。。。。。切换到“ 现场”时，，，远方开关无效，，，反之亦然。。。。。提供远方操作状态、故障信号无缘触点。。。。。功效板提供4- 20mA阀位反响信号，，，供集控室指示阀位。。。。。体开关型功率控制器接受“开”、“关”、“停”信号，，，可使用阀门停在恣意开度状态。。。。。整体调理型功率控制器接受远方4-20mA信号，，，自动调理阀门开度。。。。。
