产品名称：上海AG旗舰厅Z15-24B防爆型阀门电动装置生产厂家[ 2022-08-02 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳固：实验全历程质量监控，，，详尽入微全方位检测！

: 价钱合理：高效内部本钱控制，，，镌汰了开支，，，让利于客户

: 交货快捷：先进生产流水线，，，富足的备货，，，缩短了交货期！

产品先容
规格尺寸
结构图片

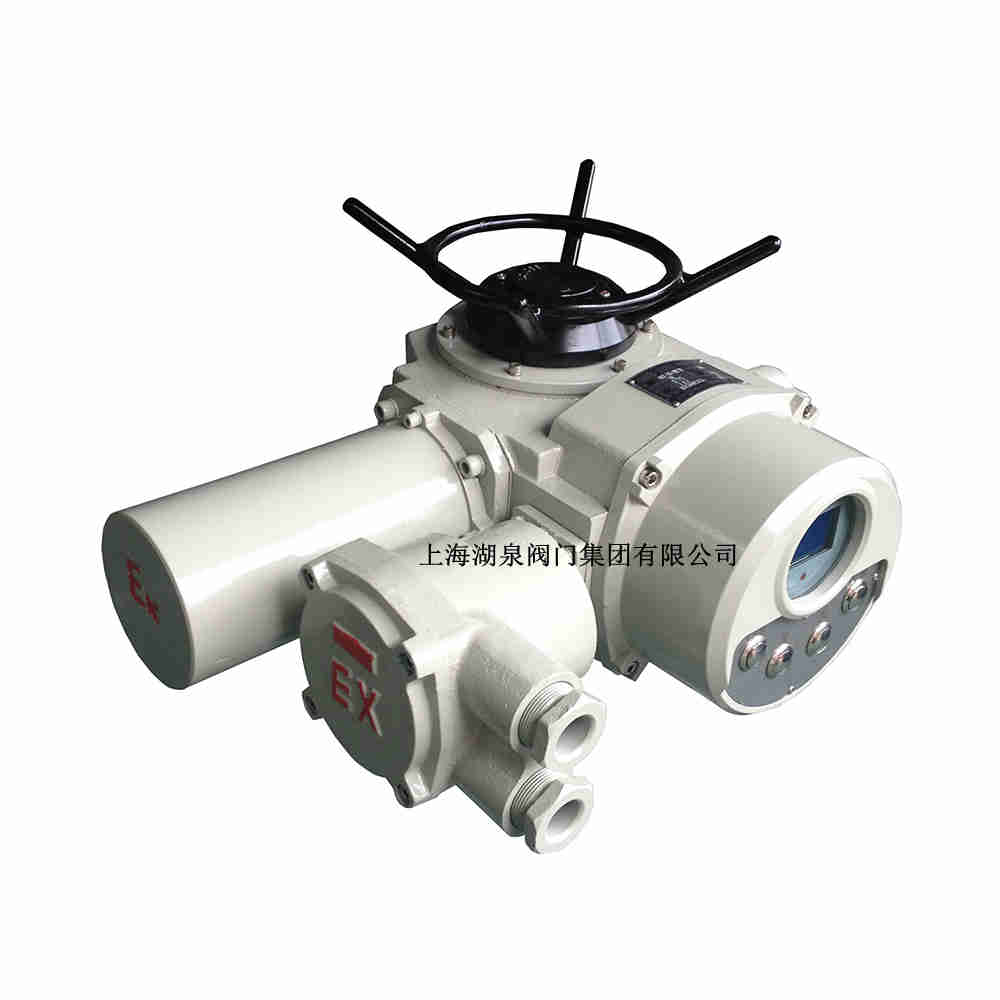

一、上海AG旗舰厅Z15-24B防爆型阀门电动装置生产厂家产品先容

上海AG旗舰厅阀门集团有限公司主要生产销售【隔爆型阀门电动装置Z15-24B】产品,是电动执行器生产制造商。。公司集成优质的阀门电动装置... Z15-24B/Z Z15-24B/Z防爆型多回转电动装置DZB,防护品级为ExDII BT4,适用于对闸阀、阻止阀等阀门举行操作,防护品级IP65,输出转矩规模:50-10000Nm, 该产品防爆隔爆型阀门电动装置不但适用于闸阀、阻止阀、隔膜阀、节约阀、水闸门等，，，也可用于明杆阀,也可用于暗杆阀等场合。。具有多年的生产制造电动阀门及电动执行机构和阀门电动装置的富厚履历可以凭证用户的要求举行加工,也可以凭证现场的现真相形为用户提供手艺咨询和效劳。。

二、上海AG旗舰厅Z15-24B防爆型阀门电动装置生产厂家产品手艺参数

1、电源：电机为三相交流，，，380V（特殊订货660V或220 V）, 50Hz（特殊订货60Hz）；；；；；控制线为220V，，，50Hz（特殊订货60Hz）；；；；；远程控制为24VDC。。
2、事情情形：
2.1 情形温度：-20~+60℃（特殊订货-40~+80℃）。。
2.2 相对湿度：≤90%（25℃时）。。
2.3防护类型：通俗型和户外型用于无易燃、易爆和无侵蚀性介质的场合，，，其中通俗型用于户内；；；；；隔爆型产品有dⅠ和dⅡBT4两种，，，dⅠ适用于煤矿非采掘事人情；；；；；dⅡBT4用于工厂，，，适用于情形为ⅡA、ⅡB级T1~T4组的爆炸性气体混淆物。。2.4防护品级：户外型和防爆型为IP55（特殊订货IP67）。。
3、作制：短时10分钟（特殊订货30分钟）。。

电动执行机构-	防护类型	额定输出转矩	毗连型式-	输出转速（r/min）	/特殊类型
Z：多回转	W：户外型	5～500N.m	无：转矩型	12/18/24/36/42/48/60	Z：整体型
	B：隔爆型		T：推力型		T：调理型
			I：电站型

三、上海AG旗舰厅Z15-24B防爆型阀门电动装置生产厂家产品规格尺寸

型号规格	输出转矩	输出推力	阀杆直径	输出转速	电机功率
Z5	50N.m	20KN	28mm	12（r/min）	0.12Kw
Z10	100N.m	40KN	28mm	24/36（r/min）	0.25/0.37Kw
Z15	150N.m	40KN	28mm	24/36（r/min）	0.37/0.55Kw
Z20	200N.m	100KN	40mm	18/24（r/min）	0.37/0.55Kw
Z30	300N.m	100KN	40mm	18/24（r/min）	0.55/0.75Kw
Z45	450N.m	150KN	48mm	24/36（r/min）	1.1/1.5Kw
Z60	600N.m	150KN	48mm	24/36（r/min）	1.5/2.2Kw
Z90	900N.m	200KN	60mm	24/36（r/min）	2.2/3Kw
Z120	1200N.m	200KN	60mm	24/36（r/min）	3/4Kw
Z180	1800N.m	325KN	70mm	18/24（r/min）	4/5.5Kw
Z250	2500N.m	325KN	70mm	18/24（r/min）	5.5/7.5Kw
Z350	3500N.m	700KN	80mm	18/24（r/min）	7.5/10Kw
Z500	5000N.m	700KN	80mm	18/24（r/min）	10/15Kw
