产品名称：dkx电动阀门控制箱[ 2021-03-15 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳固：实验全历程质量监控，，，，，详尽入微全方位检测！
价钱合理：高效内部本钱控制，，，，，镌汰了开支，，，，，让利于客户
交货快捷：先进生产流水线，，，，，富足的备货，，，，，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、dkx电动阀门控制箱产品介绍

    AG旗舰厅dkx电动阀门控制箱是操作电动阀门的控制装备，，，，，可供就地操作。。上海AG旗舰厅10多年专业生产dkx电动阀门控制箱,适合控制开关型,或调理型电动阀门,操作简朴,控制可靠,开度指示准确,获得客户好评.它的型号、规格：控制箱按其控制的电念头功率(额定电流)差别，，，，，划分如下型号
    型 号 DKX-C-10 DKX-C-20 DKX-G-10 DKX-G-20
    电念头功率(KW) 0.09-3 4-7.5 0.09-3 4-7.5
    额定电流(A) 10 20 10 20
    电源：380V，，，，，50Hz，，，，，三相四线
    情形温度：-20～+40℃
    相对湿度：不大于80％（20±5℃时）周围不含有强侵蚀性、易燃易爆介质。。
    形状及开孔尺寸：控制箱有抽屉式和墙挂式两种结构形式。。
    型 号 DKX-C-10 DKX-C-20 DKX-G-10 DKX-G-20
    形状尺寸(mm) (宽*高*深) (宽*高*深) (宽*高*深) (宽*高*深)
    160*160*430 160*160*430 300*420*250 300*420*250
    开孔尺寸(mm) 152*152 152*152
    结构形式 抽屉式 墙挂式
    dkx电动阀门控制箱

    二、dkx电动阀门控制箱规格

    1、抽屉式控制箱:
    DFK-3 DFK-4
    DKX-C-10A配电动装置电流负载最大为10A
    DKX-C-20A配电动装置电流负载最大为20A

    2、挂壁式控制箱
    DFK-3-G1 DFK-4-G1
    DKX-G-10A配电动装置电流负载最大为10A
    DKX-G-20A配电动装置电流负载最大为20A

    3、户外型控制箱
    DFK-3-G2 DFK-4-G2
    DKX-W-10A配电动装置电流负载最大为10A
    DKX-W-20A配电动装置电流负载最大为20A

    4、防爆型控制箱
    DKX-B-G-10A配电动装置电流负载最大为10A
    DKXB-G-20A配电动装置电流负载最大为20A

    三、dkx电动阀门控制箱 事情原理

    控制箱的电路主要由控制电路、事情显示电路、开度指示电路和主电路（主电路中的行程和力矩微动开关KXK，，，，，GXK，，，，，KZK，，，，，GZK和电机在阀门电动装置内）四部分组成。。
    接通控制箱的电源后，，，，，电源指示灯亮，，，，，现场/远控指示灯显绿色，，，，，控制箱为远控状态。。
    当阀门在“全开”位置时，，，，，面板上的“阀开”绿色指示灯亮，，，，，在“全关”位置时黄色的“阀关”指示灯亮，，，，，在“全开”与“全关”之间位置时，，，，，两个指示灯都不亮。。“现场/远控”按键为现场/远控选择键，，，，，释放为远控状态指示灯显绿色。。按下为现场状态指示灯显红色。。
    中选择控制箱为远控状态时，，，，，控制箱 面板上的“开阀”、“关阀”、“停”等按键起控制作用。。现场电动装置上的“现场开”、“现场关”按钮不起作用（用户在选购电动装置时，，，，，现场控制按钮为任选件，，，，，因此部分用户的电动装置可能不具备现场控制功效，，，，，可是没有现场控制功效并不影响控制箱的远控功效）。。
    中选择控制箱为现场状态时，，，，，电动装置上的“现场开”、“现场关”按钮起控制作用，，，，，控制箱面板的“开阀”、“关阀”、“停”等按键不起作用。。按下“开阀”按键，，，，，电机电源被接通，，，，，电机转动，，，，，当阀门抵达“全开”位置时1GXK微动开关被凸轮触压，，，，，电机阻止转动，，，，，同时2GXK微动开关被另一个凸轮触压，，，，，指示“阀关”的黄色指示灯亮。。当电动阀门在开向或关向事情行程中需阻止，，，，，可按下“停”按键。。电动阀门在开向或关向事情历程中如泛起了“过力矩”情形，，，，，电动装置的凸轮就会触压KZK或GZK二个微动开关中的一个，，，，，电机随即阻止转动，，，，，并接通了报警电路，，，，，面板上的红色故障指示灯亮，，，，，同时蜂鸣器发出4KHz的报警声。。

    四、dkx电动阀门控制箱调试要领

    首先，，，，，凭听说明使用调试准备事情的主要电气装备前，，，，，然后凭证控制箱和电气基于电路图的装备的接线图接线，，，，，然后检查电源。。在这种情形下，，，，，由于是绿色GN和浅红色一次，，，，，电气体现阀处于空挡位置，，，，，电念头相序是准确的验证后，，，，，使命将让按钮在开榨，，，，，开在那里，，，，，你需要阻止电力系统事情，，，，，接下来的时间红灯，，，，，绿灯GN-关闭时，，，，，阀门的全开位置，，，，，媒体按钮SC-关闭的操作，，，，，你应该阻止了电气装备的事情所在，，，，，此时红灯灭倍，，，，，GN绿灯亮，，，，，体现阀门完全关闭位置。。在翻开的历程中，，，，，一次闪光中的红色，，，，，绿色GN灯，，，，，和关闭历程中，，，，，GN绿色光，，，，，红色总是翻开。。翻开显示调试：位于本机显示的起始位置电位器W1和控制箱W2，，，，，以是0电气调理电位器，，，，，开门显示电气阀门全关位置完全关闭位置显示满刻度。。

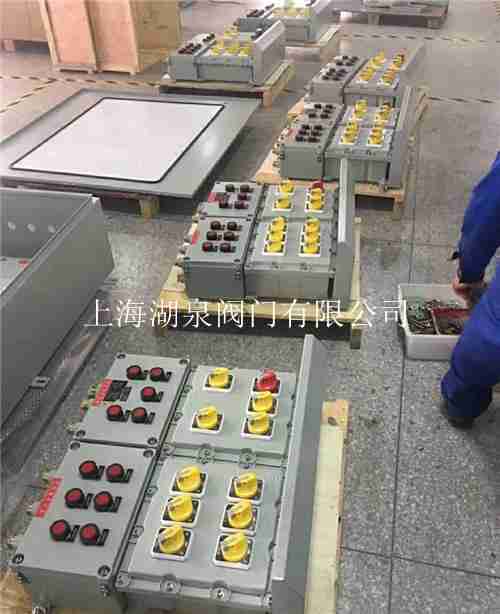

  • 五、dkx电动阀门控制箱结构图

    电动阀门控制箱
