阀门电动装置DZW60-24T说明书及接线图介绍

[ 2024-08-02 ]
阀门电动装置DZW60-24T说明书及接线图介绍电源:通例,,,,三相380V(50Hz);; ;特殊,,,,三相660V、415V(50Hz 、60Hz);; ;单相220V、110V(50Hz 、60Hz)
情形温度:-20~+60℃ (特殊订货-40~+80℃)。。 。。。
相对湿度:≤95%(25℃时)。。 。。。
防护类型:户外型用于无易燃、易爆和无侵蚀性介质的场合。。 。。。隔爆型产品有dⅠ和dⅡBT4两种,,,,dⅠ适用于煤矿非采掘事人情;; ;dⅡBT4用于工厂,,,,适用于情形为ⅡA、ⅡB级T1~T4组的爆炸性气体混淆物。。 。。。(详见GB3836.1)
防护品级:IP55 (特殊订货IP65、IP67)。。 。。。
事情制:短时10分钟(特殊订货30分钟)。。 。。。

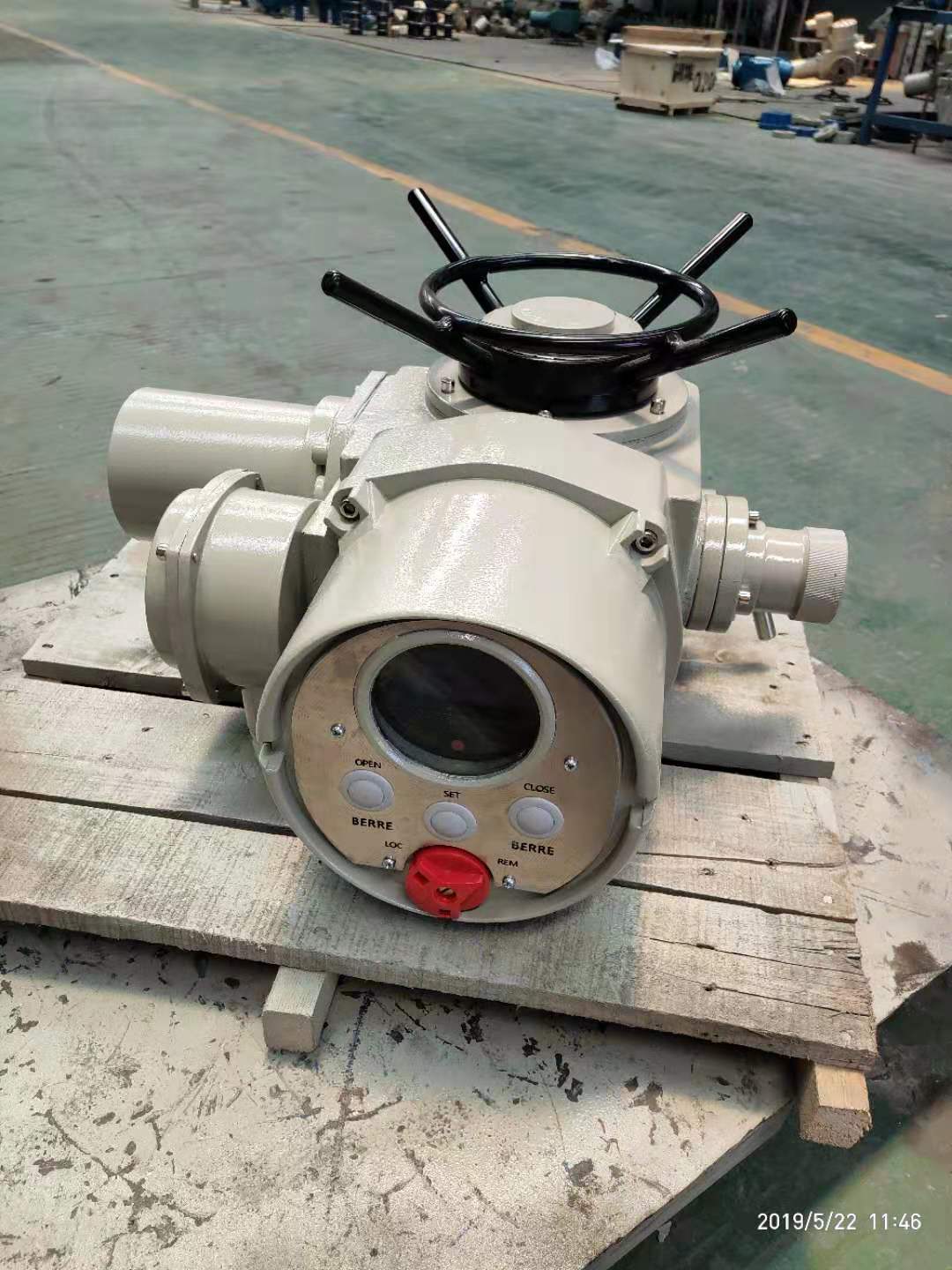

执行器

型号示例:

Z30I-18W:多回转电动装置,,,,输出转矩300N.m(30kgf.m),,,,电站型接口,,,,输出转速18r/min,,,,大转圈数60,,,,通例户外型。。 。。。

Z45T-24B:多回转电动装置,,,,输出转矩450N.m(45kgf.m),,,,推力型接口,,,,输出转速24r/min,,,,大转圈数120,,,,隔爆型。。 。。。

事情情形:

情形温度:-20~+60℃(特殊订货-40~+80℃)。。 。。。

相对湿度:≤95%(25℃时)。。 。。。

防护类型:户外型详见GB3836.1)

防护品级:IP55(特殊订货IP65、IP67)。。 。。。事情制:短时10分钟(特殊订货30分钟)。。 。。。
电动执行器 电动装置由电念头、减速机构、力矩控制机构、行程控制机构、开度指示机构、手—电动切换机构、手轮及电气部分组成。。 。。。其传动原理如图所示。。 。。。

注重:隔爆型电气部分增添了隔爆面结构,,,,并接纳隔爆型接线盒和YBDF隔爆型阀门用电念头。。 。。。装置、调试和维护时,,,,不可损伤隔爆面;; ;不得在爆炸情形下拆去与电气有关的箱盖带电操作,,,,翻开电气箱盖前必需先切断电源;; ;重装时盖严紧固以包管隔爆性能!



型号规格

公称转矩(N·m)

公称推力(KN)

zui大阀杆直径(mm)

zui大转圈数(圈)

手动

速比

输出转速(r/min)

电机功率(KW)

参考重量(Kg)

Z5

50

20

28

60

1:1

12

0.12

28

Z10

100

40

28

60

1:1

24/36

0.25/0.37

45

Z15

150

24/36

0.37/0.55

50

Z20

200

100

40

60

1:1

18/24

0.37/0.55

55

Z30

300

18/24

0.55/0.75

58

Z45

450

150

48

120

1:1

(20:1)

24/36

1.1/1.5

110

Z60

600

24/36

1.5/2.2

120

Z90

900

200

60

120

1:1

(25:1)

24/36

2.2/3

139

Z120

1200

24/36

3/4

142

Z180

1800

325

70

150

22.5:1

18/24

4/5.5

250

Z250

2500

18/24

5.5/7.5

255

Z350

3500

700

80

150

20:1

18/24

7.5/10

330

Z500

5000

18/24

10/15

350

注1:可按用户要求提供其它转速:12/18/24/30/36/42/48/60(r/min)

注2:当产品提供四层计数器时,,,,zui大转圈数为表1转圈数×10

3.4.2电机手艺参数见表2

表2

功率KW

0.12

0.25

0.37

0.55

0.75

1.1

1.5

2.2

3

4

5.5

7.5

10

15

电流A

0.57

1.03

1.38

2.2

2.62

4

4.12

5.25

7.9

8.87

12.05

15.6

20.5

26.6



多回转电动装置按防护类型分:有户外型和隔爆型;; ;

按控制方法分:有通例型、整体型和整体调理型;; ;

按毗连型式分:有转矩型、电站型和推力型。。 。。。

1、Z30I-18W:多回转电动装置,,,,输出转矩 300N·m(30kgf·m),,,,电站型接口,,,,输出转速 18r/min,,,,

转圈数 60,,,,通例户外型。。 。。。

2、Z45T-24B:多回转电动装置,,,,输出转矩 450N·m(45kgf·m),,,,推力型接口,,,,输出转速 24 r/min,,,,

转圈数 120,,,,隔爆型。。 。。。

3、Z120-24W/240T:多回转电动装置,,,,输出转矩 1200N·m (120kgf·m),,,,转矩型接口,,,,输出转速 24 r/min,,,,



转圈数 240 圈,,,,整体调理型。。 。。。
