产品名称：智能电动调理球阀[ 2016-03-31 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳固：实验全历程质量监控，，， ，，，详尽入微全方位检测！
价钱合理：高效内部本钱控制，，， ，，，镌汰了开支，，， ，，，让利于客户
交货快捷：先进生产流水线，，， ，，，富足的备货，，， ，，，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、电动二通调理球阀的详细介绍

    ZAJQ型智能电动球阀接纳一体化结构，，， ，，，与DTR电动执行机构相配，，， ，，，有输入控制信号（4~20mADC或1-5VDC）及单相电源即可控制运转，，， ，，，具有功效强、体积小、轻自制人、性能可靠、配套简朴、流通能力大、特殊适合于介质是粘稠，，， ，，，含颗粒，，， ，，，纤维性子的场合。 。现在阀门普遍应用于食物、环保、轻工、石油、造纸、化工、教学和科研装备、电力等行业的工业自动控制系统中。 。

    二、电动二通调理球阀主要零件材质

    阀体：

    形式 角型单座铸造阀
    公称通径 20-300mm
    毗连形式 PN1.6 4.0 6.4Mpa
    毗连形式 法兰式按JB78-59 JB79-59
    质料 HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti


    阀内组件：

    阀芯形式 O型阀芯
    流量特征  快开型
    材 料 1Cr18Ni9Ti 0Cr17Ni12Mo2衬聚四氟乙烯
    密封面质料 聚四氟乙烯、PPL、硬密封


    三、电动二通调理球阀主要手艺参数


    公称通径（DN） 差别开度角下的Kv值
    温度 10o 20o 30o 40o 50o 60o 70o 80o 90o
    50 2 4 9 17 32 60 97 151 215
    80 6 11 22 44 83 155 250 389 550
    100 9 18 35 71 133 248 398 620 890
    150 20 40 8/0 160 300 560 900 1400 2000
    200 36 72 143 286 737 1002 1611 2506 3580
    250 57 113 226 453 848 1582 2543 3955 5650
    300 81 163 325 651 1220 2278 3661 5695 8100

    四、电动二通调理球阀执行机构和规格参数

    类型：可选PSQ、DTR和3810系列电子式角行程执行机构。 。防爆型选用3810系列。 。
    手艺参数和性能：请参阅响应执行机构与阀门定位器说明书。 。

    公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300
    流量系数（Kv） 20 38 72 110 170 215 380 550 890 1400 2000 3580 5650 8100
    可调行动规模 0-90o
    允许压差△P 小于公称压力(1.6MPa)
    走漏量Q 按AP1598标准测试 无走漏
    情形温度℃ -20~60℃
    基本误差 ±2.5%
    回差 ±2.5%
    死区 1%
    可调规模 250：1 350：1
    配用执行机构 PSQ101, 381RSA-05DTR-05 DTR-10 PSQ201, DTR-20381RSC-30 DTR-40381RSC-50 PSQ701DTR-60

    产品订货须知：




            一、①电动二通调理球阀产品名称与型号②电动二通调理球阀口径③是否带附件以便AG旗舰厅为您准确选型。 。

    二、若已经由设计单位选定上海AG旗舰厅的电动二通调理球阀型号，，， ，，，请按电动二通调理球阀型号直接向我司销售部订购。 。

    三、当使用的场合很是主要或情形较量重大时,请您只管提供设计图纸和详细参数，，， ，，，由AG旗舰厅AG旗舰厅阀门专家为您审核把关。 。

    谢谢您会见AG旗舰厅网站【/】,若有任何疑问.您可以致电给我们,我们一定会全心起劲为您提供优质的效劳。 。


  • 五、ZAJQ941型电动球阀形状尺寸



    公称通径DN L D H L1 D1 b Z-Ød H1 L2
    压力 1.6/2.5/4.0 1.6/2.5/4.0     1.6/2.5/4.0 1.6/2.5/4.0 1.6/2.5/4.0
    15 130/130/130 95 275 157 65 14/16/16 4-14 48 208
    20 140/140/140 105 280 157 75 14/16/16 4-14 53 208
    25 150/150/150 115 287 157 85 14/16/16 4-14 58 208
    32 165/165/180 135 384 208 100 16/18/18 4-18 68 208
    40 180/180/200 145 312 208 110 16/18/18 4-18 73 208
    50 200/200/220 160 325 208 125 16/20/20 4-18 80 208
    65 220/220/250 180 335 256 145 18/22/22 4-18/8-18/8-18 90 256
    80 250/250/280 195 365 256 160 20/22/22 8-18 98 256
    100 280/280/320 215/230/230 400 256 180/190/190 20/24/24 8-18/8-23/8-23 120 256
    125 320/320/400 245/270/270 420 256 210/220/220 24/28/30 8-23/8-25/8-25 140 256
    150 360/360/400 280/300/300 440 256 240/250/250 24/28/30 8-23/8-25/8-25 167 256
    200 400/400/550 335/360/375 470 256 295/310/320 26/34/38 12-23/12-25/12-30 210 256
    250 630 750 405 470 545 380
    300 750 870 460 530 580 380

    六、ZAJQ971超短型电动对夹式球阀形状尺寸


    公称通径DN L H D D1 D2 b f L1 Z-Ød
    15 35 275 90 65 45 14/16 2 157 4-12
    20 38 280 100 75 55 14/16 2 157 4-12
    25 42 287 110 85 65 14/16 2 157 4-12
    32 50 297 130 100 78 16/18 2 208 4-16
    40 60 312 145 110 85 16/18 3 208 4-16
    50 70 325 160 125 100 16/20 3 256 4/8-16
    65 95 335 180 145 120 18/22 3 256 4/8-16
    80 118 365 190 160 135 20/22 6 256 8-16
    100 140 400 215/230 210/220 155/160 20/28 3 256 8-16/20
    125 175/195 420 245/270 210/220 185/188 24/28 3 256 8-16/24
    150 210/260 440 280/300 240/218 210/218 24/28 3 256 8-20/24

    注：表中数据XX/XX体现压力：1.6MPa/2.5MPa

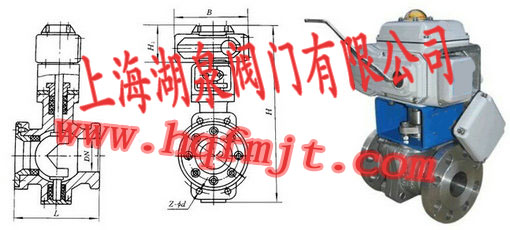

  • 七、电动调理球阀形状及结构图


    电动调理球阀结构图
