产品名称：Z941H-25C-500上海智能一体化电动闸阀[ 2023-07-28 ]
- 订购热线：021-64162222
- 订购传真：021-62677999
- 质量稳固：实验全历程质量监控，，，详尽入微全方位检测！
- 价钱合理：高效内部本钱控制，，，镌汰了开支，，，让利于客户
- 交货快捷：先进生产流水线，，，富足的备货，，，缩短了交货期！
- 产品介绍
- 规格尺寸
- 结构图片

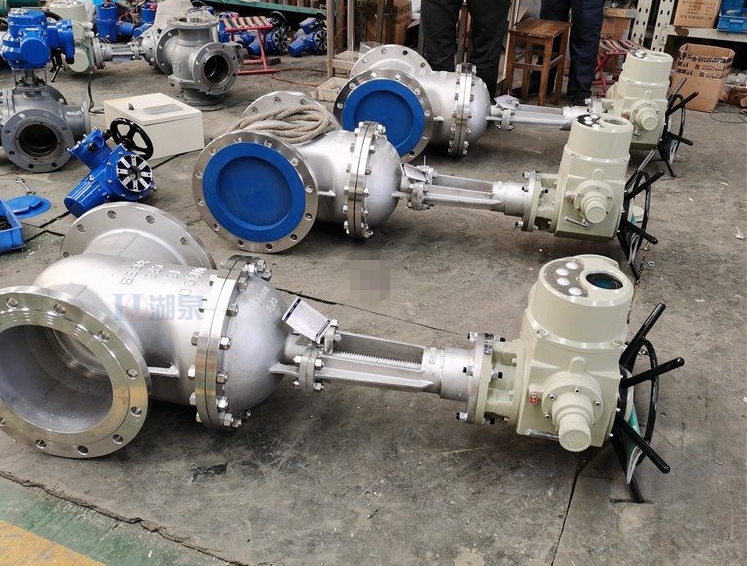

一、Z941H-25C-500智能一体化电动闸阀介绍
上海AG旗舰厅阀门集团有限公司智能一体化电动闸阀由多回转智能一体化电动执行机构和法兰铸钢阀门毗连起来,经由装置调试后成为的智能一体化电动阀门。 。。。主营电动系列的球阀,蝶阀,智能型电动闸阀,调理阀,电动执行器,气动执行器及附件等产品普遍应用于石油,化工,新能源,水处置惩罚,废气,粉体运送,电力等领域,适用于现控、远控、易爆场合、不易手动场合等截断或接通管路中的介质 ,装置调试种种工况的管路上,切断或接通管路介质。 。。。通过选用 差别的材质适用介质为:水、油品、蒸汽、弱酸碱溶液。 。。。
二、Z941H-25C-500智能一体化电动闸阀特点
阀门电动装置防护/爆品级：W户外型；；；；；；B隔爆型；；；；；；Z整体型；；；；；；T整体调理型。 。。。
产品标识：为扬州贝尔生产品牌。 。。。
输出轴最大转圈数：阿拉伯数字体现，，，无数字见表1
输出转速：阿拉伯数字体现，，，单位r/min（转/分）
毗连型式：T体现推力型，，，I体现电站型，，，无代号为通例转矩型
额定输出转矩：阿拉伯数字体现，，，单位kgf?m
产品型式：多回转电动装置
三、调理型模�？？榈牡魇�
1、手动将电动装置置于中心位置
2、接通AC380电源，，，电源指示灯亮；；；；；；若电源缺相，，，则缺相指示灯亮
3、拔码开关的正作用和反作用不可同时拔为有用
4、正作用时位置反响信号调理。 。。。将电动装置打到全关位置，，，调理整体模�？？樯系�“调零"电位器，，，使两测试点的电压靠近零（≤2mV），，，然后调理“4mA"电位器使输出信号为4mA；；；；；；将电动装置打到全开位置，，，调理“20mA"电位器使输出信号为20mA。 。。。上述调理只须一次即可完成。 。。。
注：“调零"、“4mA"、“20mA"电位器均为顺时针偏向旋转输出信号增大，，，反之减小� 。。。�，，如发明顺时针旋转上述电位器时，，，输出信号减小� 。。。�，，请将电位器双方的线交流。 。。。
5、为了包管电动装置在自动控制中的定位精度，，，必需调理迅速度。 。。。迅速度小� 。。。�，，定位精度高，，，但容易爆发振荡；；；；；；迅速度大，，，禁止易爆发振荡，，，但定位精度差。 。。。调理“迅速度"电位器可在二者之间取舍，，，使其不爆发振荡为*调解值
6、输入控制信号丧失后，，，丢信指示灯亮
7、当泛起开阀或关阀某一偏向锁死后，，，向另一偏向运行3秒即可解锁
- 型号公称
转矩
(N.m）控制转矩
(N.m）小控制转矩
(N.m）输出轴转圈数
(圈)允许通过阀杆直径
(mm)手动
速比输出转速
(r/min）电机功率
(kw）重量
(kg）DZTZ55075≤25150281∶1180.1228DZTZ10100150≤5016024、360.25
0.3761DZTZ15150225≤750.37
0.5563DZTZ20200300≤100400.55
0.756328DZTZ30300450≤15040240.756528DZTZ45450675≤22511048241.1110361.5DZTZ60600900≤300241.5112362.2DZTZ909001350≤45060242.213948363.0DZTZ12012001800≤60060243.014248DZTZ18018002160≤9001407025∶1244.0261365.5DZTZ25025003000≤1250245.5264DZTZ35035004200≤17507513∶1187.5430DZTZ50050006000≤250010440DZTZ80080009600≤40001208090∶11213800DZTZ10001000012000≤500010015820
