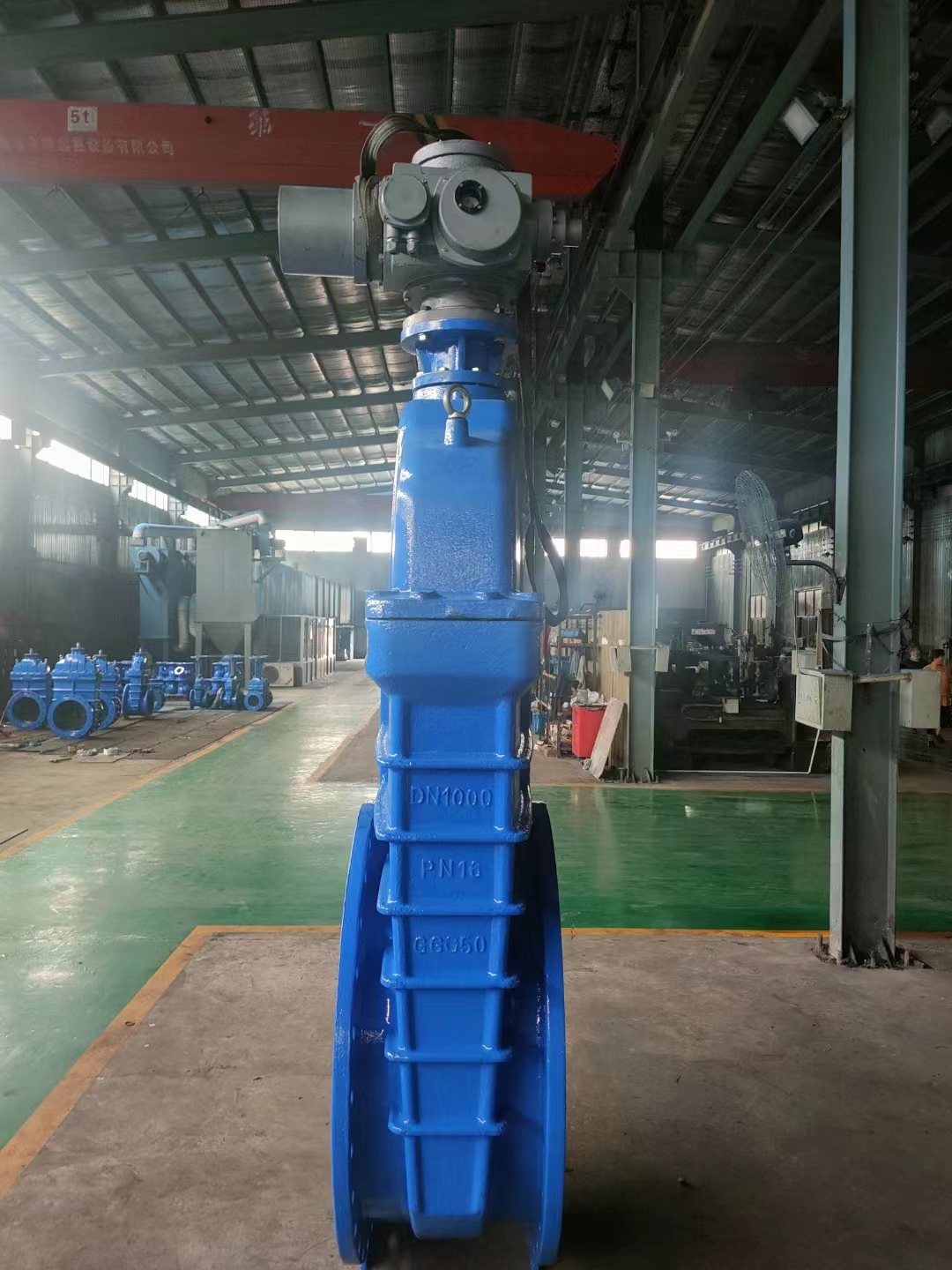

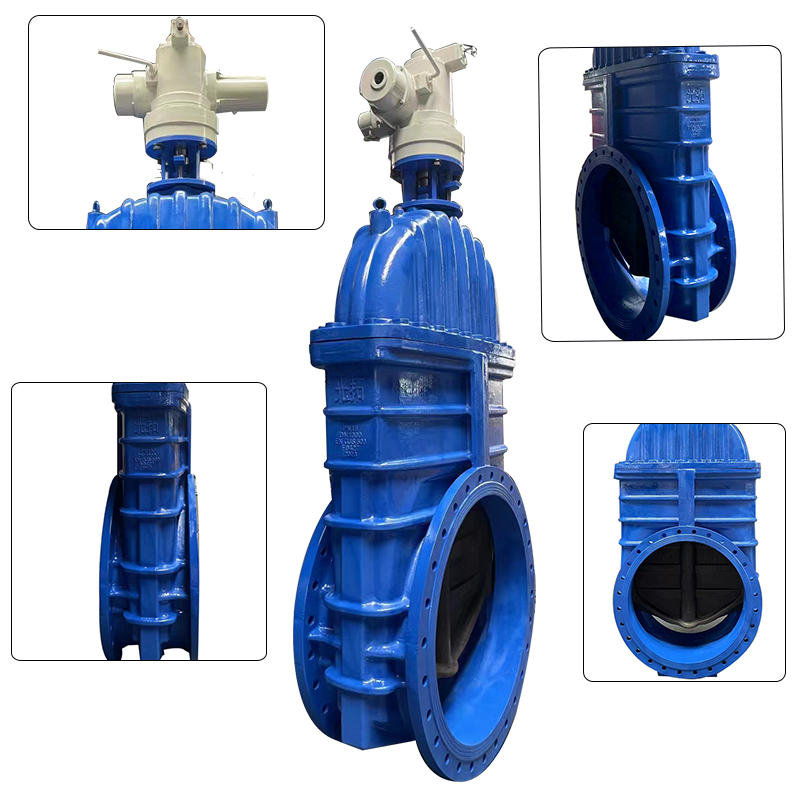

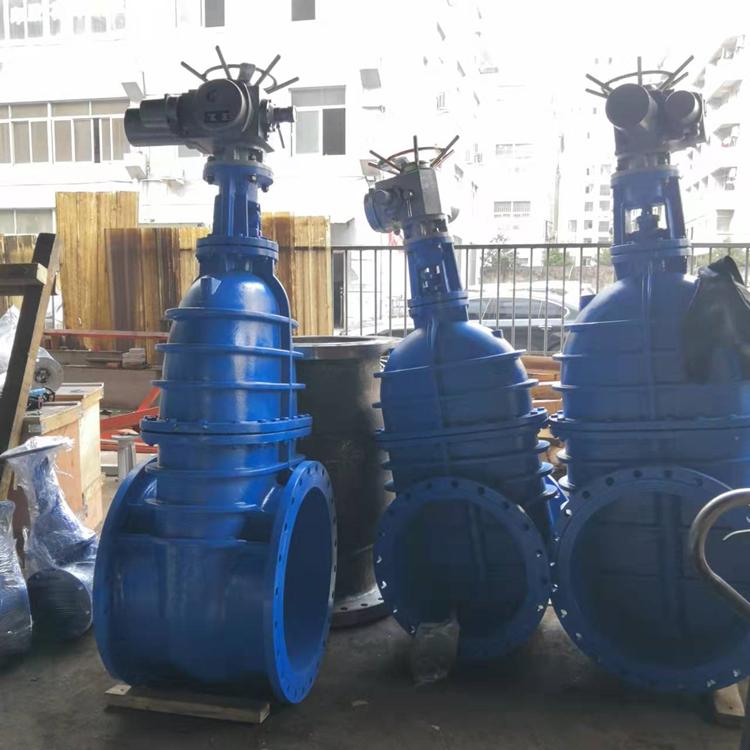

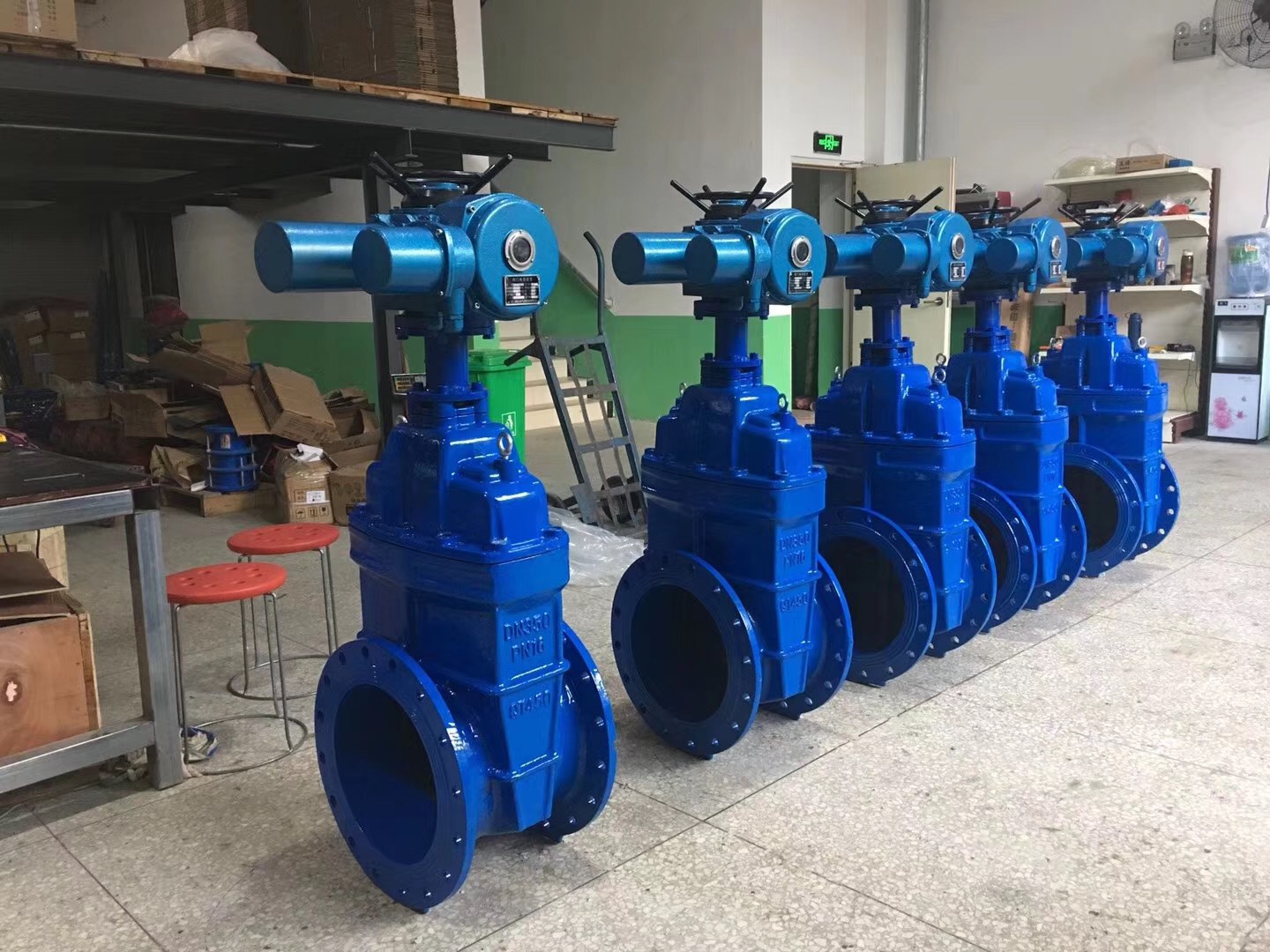

电动闸阀Z945X-16C DN300装置示意图及产品说明书

[ 2024-06-17 ]
本公司电动闸阀Z945X-16C DN300电动闸阀战胜了一样平常闸阀密封性差，，，弹性疲乏，，，易生锈等缺陷。。。。。该电动闸阀是古板闸阀的换代产品，，，使用弹性闸板爆发微量变形的赔偿作用，，，抵达优异的密封效果，，，具有开关轻盈，，，密封可靠，，，弹性影象佳及使用寿命长等显著优点，，，可普遍应用于自来水、污水、修建、食物、电力、医药、冶金、轻纺、能源系统等流体管线上作为调理和截流装置使用。。。。。平底式阀座古板的闸阀往往在通水洗管后即因外物诸如石头，，，木块，，，水泥，，，纸屑，，，杂物等淤积于阀底凹槽内。。。。。容易造成无法关闭细密而形成漏水征象，，，低部接纳与水管相同的平底，，，不易造成杂物淤积，，，使流体通畅无阻。。。。。·整体包胶阀板接纳高品质的橡胶举行整体内，，，外包胶，，，海内*的橡胶硫化手艺使得硫化后的阀板能够包管准确的几何尺寸，，，且橡胶与球墨铸铁闸板毗连牢靠，，，不易脱落及弹性影象佳。。。。。耐侵蚀阀阀体接纳粉沫环氧树脂涂装，，，可避免阀体的侵蚀与生锈，，，并可用于污水系统。。。。。不易碎裂以往古板铸铁闸阀常园外物击中，，，碰撞或重叠而造成断裂等征象。。。。。由于改用球墨铸铁，，，此种情形已可大幅度镌汰。。。。。三“O”型环密封圈由于阀杆接纳三“0”型环密封圈密封，，，可镌汰开关时的磨擦阻力，，，大幅镌汰漏水征象殛可以一直水施工替换密封圈。。。。。·有助生饮由于阀体内部以无毒性环氧树脂涂装，，，闸板的内外外貌均以橡胶*包覆而不至于泛起锈水或侵蚀征象，，，可供生饮。。。。。精铸阀体阀体接纳细密铸造，，，准确的几何尺寸使得阀体内部无需任何精即可包管阀门的密封性。。。。。
电动闸阀Z945X-16C DN300装置示意图及产品说明书
产品名称
暗杆弹性座封闸阀
产品型号
Z45X、Z545X、Z645X、Z945X、RVHX
公称通径
DN50-DN600
压力规模
1.0-1.6MPa
阀体材质
球墨铸铁、铸钢、不锈钢
闸阀

电动闸阀Z945X-16C DN300产品用途，，，弹性座软密封闸阀普遍用于自来水、污水、修建、石油、化工、食物、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调理和截流装置使用。。。。。

软密封闸阀型号 Z45X-10 Z45X-16
事情压力(MPa) 1.0 1.6
适用温度(℃) ≤80
适用介质 水
质料 阀体、阀盖 球墨铸铁、铸钢、不锈钢
闸板 铸铁包橡胶
阀杆 不锈钢
密封面 阀体：本体，，，闸板：橡胶
填料 丁腈橡胶
阀

电动闸阀Z945X-16C DN300主要形状尺寸

公称通径 形状尺寸和毗连尺寸
L D D1 D2 b-f Z-d 地下闸阀A 地下闸阀A H D0
Z45X/RVCX-10 SZ45X/RVHX-10
40 165 145 110 85 18-3 4-18 65 32 300 180
50 180 160 125 100 20-3 4-18 65 32 345 180
65 195 180 145 120 20-3 4-18 65 32 376 180
80 210 196 160 135 22-3 4-18 65 32 417 200
100 230 215 180 155 22-3 8-18 65 32 460 200
125 255 245 210 185 24-3 8-18 65 32 525 240
150 280 280 240 210 24-3 8-23 65 32 567 240
200 330 335 295 265 26-3 8-23 65 32 705 320
250 380 390 350 320 28-3 12-23 65 32 800 320
300 420 440 400 368 28-4 12-23 65 32 886 400
350 450 500 460 428 30-4 16-23 70 48 968 400
400 480 565 515 482 32-4 16-25 70 48 1090 500
450 510 615 565 532 32-4 20-25 70 48 1175 500
500 540 670 620 585 34-4 20-25 70 48 1414 720
600 600 780 725 685 36-5 20-30 70 48 1593 720
阀门厂家

型号规格

    型号

 额定转矩(N·M)

     　　　毗连法兰号

    输出转速(r／min)

   质量(kg)

  转矩型   JB2920

  推力型   IS05210

   Z5／15

    50／150

2，，，2I

    F10

12／18／24／30／36／48／60

30-45

   Z20／30

    200／300

3，，，3I

    F14

  12／18／24／30／36／48

50-65

   Z45／60

    450／600

4

    F16

    12／18／24／36

110-125

  Z90／120

 　 900／1200

5，，，2I

    F25

    12／18／24／36

140-160

  Z180／250

  　1800／2500

7

    F30

    18／24／36

275-300

Z350／500

3500／5000

8

    F35

    18／24／36

310-350


 订货须知

  1、请按型号体现要领写明型号，，，开、关向所需转矩必需划辩白明，，，若不说明则按本厂划定提供。。。。。

  2、情形具有爆炸性气体必需说明，，，并必需切合本说明，，，书中防爆标记的划定。。。。。

  3、请写明毗连尺寸标准，，，阀杆直径及伸出长度，，，若毗连尺寸与本说明书不符，，，可与本厂协商解决。。。。。

  4、手轮顺时针旋转为关阀，，，如与此相反必需说明。。。。。

 5、 推力型的阀杆螺母螺纹一样平常由用户加工，，，本厂只加工一预制孔。。。。。
