产品名称：硬密封电动法兰蝶阀[ 2015-11-25 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳固：实验全历程质量监控，，，，，，详尽入微全方位检测！

: 价钱合理：高效内部本钱控制，，，，，，镌汰了开支，，，，，，让利于客户

: 交货快捷：先进生产流水线，，，，，，富足的备货，，，，，，缩短了交货期！

产品介绍
规格尺寸
结构图片

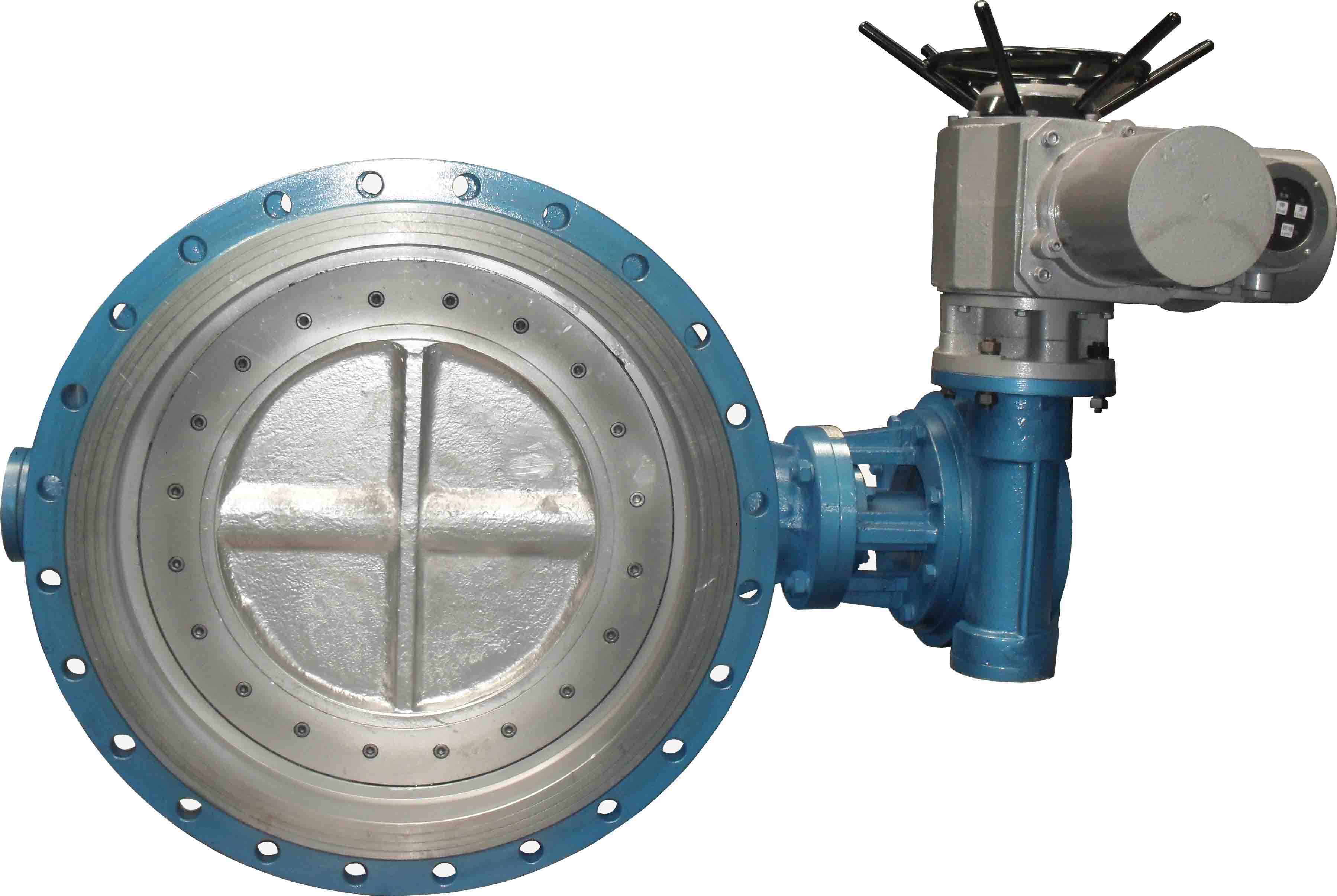

一、D943H-10C DN500 硬密封电动法兰蝶阀产品介绍

    D943H、D9343H 型 PN10~PN40 金属硬密封蝶阀接纳细密的J形弹性密封圈和三偏心多条理金属硬密封结构，，，，，，被普遍用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，，，，，，作调理流量和载断流体使用。。。。。。

二、D943H-10C DN500 硬密封电动法兰蝶阀特点

    1、金属硬密封蝶阀接纳三偏心密封结构，，，，，，阀座与蝶板险些无磨损，，，，，，具有越观越紧的密封功效
    2、密封圈选用不锈钢制作，，，，，，具有金属硬密封和弹性密封的双重优点，，，，，，无论在低温顺高温的情形下，，，，，，均具有优良的密封性能，，，，，，具有耐侵蚀,使用寿命长等特点
    3、蝶板密封面接纳堆焊钴基硬质合金，，，，，，密封面耐磨损，，，，，，使用寿命长
    4、大规格蝶板接纳绗架结构，，，，，，强度高，，，，，，过流面积大，，，，，，流阻小
    5、金属硬密封蝶阀具有双向密封功效，，，，，，装置时不受介质流向的限制，，，，，，也不受空间位置的影响，，，，，，可在任何偏向装置
    6、驱动装置可以多工位（旋转90°或180°）装置，，，，，，便于用户使用

三、D943H-10C DN500 硬密封电动法兰蝶阀毗连尺寸

公称通径		结构长度（标准值）		形状尺寸（参考值）														毗连尺寸（标准值）
公称通径		L		H		Dt343H				Dt643H				Dt943H				PN4.0MPa
毫米	英寸	短	长	H1	A1	B1	H2		A2	B2	H3		A3	B3	D	D1		Z-d
50	2	108	150	112	350		180	200					530		250	255	165	125	4-18
65	2 1/2	112	170	115	370		180	200	625		355	92	550		250	255	185	145	8-18
80	3	114	180	120	380		180	200	625		355	92	565		250	255	200	160	8-18
100	4	127	190	138	420		180	200	645		355	92	600		250	255	235	190	8-22
125	5	140	200	164	460		180	200	675		550	138	640		250	255	270	220	8-26
150	6	140	210	175	555		270	280	715		550	138	705		300	315	300	250	8-26
200	8	152	230	208	605		270	280	800		550	138	775		300	315	375	320	12-30
250	10	165	250	243	680		270	280	850		550	138	945		300	315	450	385	12-33
300	12	178	270	283	800		380	420	925		450	220	1070		300	315	515	450	16-33
350	14	190	290	310	830		380	420	1035		450	220	1140		300	315	580	510	16-36
400	6	216	310	350	915		450	470	1070		650	280	1210		300	315	660	585	16-39
450	8	222	330	380	960		480	490	1190		650	280	1335		575	714	685	610	20-39
500	20	229	350	410	1020		480	490					1415		575	714	755	670	20-42
