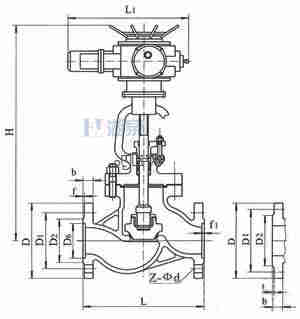

结构图片

一、电动阻止阀J941Y-16C DN100生产厂家产品介绍

上海AG旗舰厅阀门集团有限公司J941H电动阻止阀由电动执行器和阻止阀两部分组成。。电动阻止阀产品的启闭件是塞形的阀瓣，，，密封面呈平面或锥面，，，阀瓣沿流体的中心线作直线运动。。阀杆的运动形式，，，有升降杆式（阀杆升降，，，手轮不升降），，，也有升降旋转杆式（手轮与阀杆一起旋转升降，，，螺母设在阀体上）。。该产品能适用于种种压力、温度及介质工况,区别在它的关闭件是个阀体，，，阀体绕阀体中心线作旋转来抵达开启、关闭的一种阀门。。

二、电动阻止阀J941Y-16C DN100生产厂家结构特点

1、可接纳配管法兰标准及法兰密封面型式，，，知足工程需要及用户要求。。
2、可凭证现实工况或用户要求合理选配，，，能适用于压力、温度及介质工况。。
3、选材，，，切合标准，，，结构合理，，，造型美。。
4、阀瓣、阀座密封面接纳钴基硬合金堆焊而成，，，耐磨、耐高温、耐侵蚀、抗擦伤性能好，，，使用长。。
5、阀杆经调质及外貌氮化处置惩罚，，，有好的抗侵蚀性和抗擦伤性。。
6、接纳螺纹毗连密封座或本体堆焊奥氏体不锈钢而成，，，密封可靠，，，利便快捷，，，不影响系统运行。。
7、配有DZW系列多回转式电动装置，，，具有壳体小，，，重量轻，，，功效全，，，并可与远程电脑配套使用，，，也可按用户要求选配电动装置。。

三、电动阻止阀J941Y-16C DN100生产厂家主要零件质料及主要用途

阀体	阀盖	阀瓣	密封圈	阀杆	填料	适用介质	适用温度 (≤℃)
WCB		WCB+D507MO	D577	2Crl3	柔性石墨	水、油品、蒸汽	425
ZGlCrl8Ni9Ti		0Crl8Ni9Ti+ Stellite12	Stellite6	lCrl8Ni9Ti	PTFE	硝酸类	200
ZGlCrl8Ni2Mo2Ti		CF8M+ Stellite12	lCrl8Ni2Mo2Ti	lCrl8Ni2Mo2Ti	PTFE	磷酸类、碱类、混酸	200
ZG00Crl7Nil4M02		CF3M+ Stellite12	Stel1ite6	316L	PTFE	磷酸类、尿素、甲铵液	200
ZGlCr5MO		ZGlCr5MO+ Stellite12	Stel1ite6	25Cr2Mo1VA	柔性石墨	水、油品、蒸汽	550

四、电动阻止阀J941Y-16C DN100生产厂家规格尺寸

公称压力 PN(MPa)	公称通径 DN(mm)	标准值									参考值
公称压力 PN(MPa)	公称通径 DN(mm)	L	D	D1	n2	D6	b	f	f1	Z-φd	L1	H	重量(kg)
1．6	50	230	160	125	100		16	3		4-φ18	590	645	48
	65	290	180	145	120		18	3		4-φ18	590	690	60
	80	310	195	160	135		20	3		8-φ18	590	715	65
	100	350	215	180	155		20	3		8-φ18	590	770	71
	125	400	254	210	185		22	3		8-φ18	590	780	119
	150	480	280	240	210		24	3		8-φ23	590	810	210
	200	600	335	295	265		26	3		12-φ23	810	967	320
	250	622	405	355	320		30	3		12-φ25	810	1143	550
	300	698	460	410	375		30	4		12-φ25	830	1292	785
