电动执行器阀门首页 > 产品展示 > 电动执行器 >

产品名称：精小型电动执行器[ 2020-07-14 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳固：实验全历程质量监控，，，，，，详尽入微全方位检测！
价钱合理：高效内部本钱控制，，，，，，镌汰了开支，，，，，，让利于客户
交货快捷：先进生产流水线，，，，，，富足的备货，，，，，，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、精小型电动执行器产品介绍

    AG旗舰厅生产的精小型电动执行器接纳入口电子部分元件，，，，，，外壳接纳优质铝合金压铸件，，，，，，主要有开关型（标准型）、无源触点型、开度信号型三大类，，，，，，近百种型号，，，，，，它可与种种球阀、蝶阀等回转型阀门相匹配；；；；；可选用AC110V、220V、380V、DC12V、24V电源；；；；；输入信号有0-10mA、4-20mA或1-5V；；；；；输着力距从6N*M～2000N*M，，，，，，开闭时间从5～100秒普遍适用于冶金、石油、化工、电力、制药、造纸、能源、水处置惩罚、船舶、纺织、食物加工、楼宇自动化等领域。。。。


    二、精小型电动执行器产品优点

    1、结构简朴轻盈、紧凑，，，，，，90°回转启闭迅速，，，，，，亦可在恣意位置装置
    2、反响输出可选4-20mA、辅助开关及反响电位器（0-1K）
    3、操作扭矩小，，，，，，省力轻盈
    4、流量特征趋于直线，，，，，，调理性能好
    5、多种控制信号，，，，，，开关控制 ，，，，，，比例（调理型）控制：0-10VDC或4-20mA
    6、防护品级抵达IP67


    三、精小型电动执行器产品手艺参数

    外    壳 防水级别 IP67,NEMA4 and 6
    电机电源 110/220V AC 单相,380/440V AC 3相, 50/60Hz, ±10%
    控制电源 110/220V AC 单相，，，，，，50/60 Hz, ±10%
    控制信号 输入输出4-20mA
    电    机 鼠笼式异步电机
    限位开关 2 X 开/关，，，，，， SPDT,250V AC 10A
    辅助限位开关 2 X 开/关，，，，，， SPDT,250V AC 10A
    行    程 90°±10°  (180°/270°可选)
    失效�；；；；；�/操作温度 内置过热�；；；；；�，，，，，，开120℃ ±5℃ /关 97℃  ±5℃
    指 示 器 一连的位置指示
    手动操作 机械手柄
    自锁装置 蜗轮，，，，，，蜗杆机构提供自锁
    机械限位 2个外部调解螺栓
    干 燥 器 7-10W (110/220V AC)防冷凝
    接 线 孔 2个M18
    情形温度 -20℃-- +70℃
    润    滑 铝基润滑脂（EP 型）


    型号  电源
          性 能 参数    		 HQ-105
    AC-DC24V AC110V AC220V AC380V
    电机功率 10W 10W 10W 6W
    额定电流 1.50A 0.24A 0.15A 0.07A
    标准时间/力矩 20S/50N.M
    可选时间/力矩 4S/20N.M
    10S/30N.M     		 4S/20N.
    M10S/30N.M
    60S/50N.M
    回转角度规模 0-90°可调
    电流容量 2Ah
    可选控制电路 A型、B型、C型、D型、E型、F型、H型
    整机重量 3.0KG
    绝缘电阻 100MΩ
    耐压品级 AC-DC24V:500VAC 1分钟
    AC110V AC220V:1500VAC 1分钟
    AC380V:1800VAC 1分钟
    防护品级 IP67(可选IP68)
    装置要领 360°恣意角度装置
    情形温度 负20℃-正60℃
    选装功效 过力矩�；；；；；ぁ⒊尤绕�


    四、精小型电动执行器产品注重事项

    1、通电时榨取手动操作。。。。
    2、请不要装置在易爆气体周围。。。。
    3、榨取超负荷使用电动执行机构。。。。
    4、请确定输入电压和配线接点是否准确。。。。
    5、请务接错电源相序，，，，，，以免阀门或执行器损坏。。。。
    6、户外用时给电动执行机构外加防护盖子，，，，，，避免老化。。。。
    7、用力不可过猛，，，，，，不然会导致执行机构超程运行而造成损坏。。。。
    8、开盖后应拧细密螺丝，，，，，，避免进水或灰尘进入执行机构内部。。。。

  • 五、精小型电动执行器产品性能参数

    型号 最大输出扭矩 行动时间S 电机 额定电流 重量
    N.M AC DC AC DC AC24V AC110V AC220V AC380V DC24V DC220V KG
    HQ-05 50 30 10 10 15 2.2 0.48 0.24 0.15 1.2 0.15 3.4
    HQ-10 100 30 10 16 25 3 0.64 0.32 0.25 1.6 0.2 4.6
    HQ-16 160 30 10 23 25 3.8 0.68 0.35 0.25 1.6 0.2 4.6
    HQ-20 200 30 15 40 40 5 0.9 0.48 0.25 2.6 0.3 11
    HQ-40 400 30 15 60 60 5 0.9 0.48 0.25 2.6 0.3 11.8
    HQ-60 600 30 15 90 70 8.5 2 0.92 0.45 4.5 0.5 12
    HQ-100 1000 40 25 130 100 9 2.2 1 0.48 5.0 0.6 12.5
    HQ-200 2000 40 25 160 100 9.8 2.6 1.1 0.51 5.0 0.6 12.5

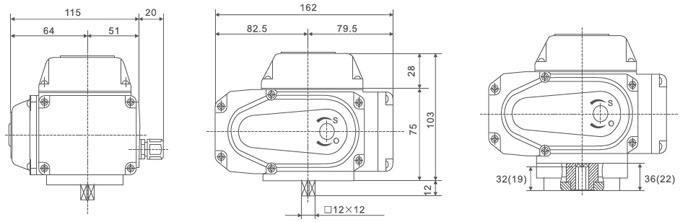

  • 六、精小型电动执行器产品结构图

    精小型电动执行器原理图
