产品名称：部分回转阀门电动装置[ 2020-05-29 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳固：实验全历程质量监控，，，，，详尽入微全方位检测！
价钱合理：高效内部本钱控制，，，，，镌汰了开支，，，，，让利于客户
交货快捷：先进生产流水线，，，，，富足的备货，，，，，缩短了交货期！
  • 产品先容
  • 规格尺寸
  • 结构图片

  • 一、部分回转阀门电动装置先容

    上海AG旗舰厅部分回转阀门电动装置（Q型电装），，，，，90 °回转的部分回转阀门电动装置，，，，，朝一体型结构生长的最新产品，，，，，该阀设计简朴易操作，，，，，是阀门实现开启、关闭或调理控制的驱动装备，，，，，适用于蝶阀、球阀、旋塞阀和风门等做90°回转的阀门。。。。该系列分为:通俗型、防爆型、智能整体开关型、智能调理型,非侵入液晶式(带遥�？夭僮髌�)。。。。它普遍地使用在管道阀门的给排水、供热、电站、化工、食物、纺织、造纸、制药、船舶、钢铁和煤炭等工程。。。。

    二、部分回转阀门电动装置型号体现要领

    型号示例：
    1）Q10-1B体现一体式部分回转，，，，，输出转矩100N·m（10kgf·m），，，，，输出转速1r/min，，，，，隔爆型。。。。
    2）DQ8000-0.26Z叠加结构，，，，，输出转矩80000N·m（8000kgf·m），，，，，输出转速0.26r/min，，，，，整体通俗型。。。。

    三、部分回转阀门电动装置结构

    1、电机：户外型接纳YDFf型，，，，，隔爆型接纳YBDFf型阀门专用异步电念头。。。。
    2、减速器由二对正齿轮和蜗轮副组成。。。。
    3、行程控制器接纳凸轮机构，，，，，凸轮与输出轴同步。。。。
    4、转矩控制器使用蜗杆窜动发动曲拐和摇杆榨取微动开关从而发信。。。。
    5、开度指示器用于现场指示阀门开启水平和远传阀位开度信号。。。。
    6、手电动切换机构为全自动切换，，，，，需手动时，，，，，直接转下手轮即可操作电动装置，，，，，无切换手柄。。。。


    四、部分回转阀门电动装置事情情形和主要手艺参数

    电源：通例，，，，，三相380V（50Hz）
    特殊：三相660V、415V（50Hz、60Hz）；；；；；；
    单相220V、110V（50Hz、60Hz）
    事情情形
    1、情形温度： -20~+60℃  （特殊订货 -40~+80℃）
    2、相对湿度：≤95%（25℃时）
    3、防护类型
    4、户外型：用于无易燃、易爆和无侵蚀性介质的场合；；；；；；
    5、隔爆型：有dI和dIIBT4两种，，，，，dI适用于煤矿非采掘事人情；；；；；；dIIBT4用于工厂，，，，，适用于情形为IIA、IIB级T1-T4组的爆炸性气体混淆物。。。。（详见GB3836.1）
    6、防护品级：IP55（特殊订货IP65、IP67）
    7、事情制：短时10分钟（特殊订货30分钟）


    五、部分回转阀门电动装置订货须知

    1、 请按型号体现要领写明型号，，，，，若有特殊要求，，，，，订货时必需说明，，，，，若不说明则按本公司划定提供。。。。

    2、 情形具有爆炸性气体必需说明，，，，，并必需切合本说明书中防爆标记的划定。。。。

    3、 请写明毗连尺寸标准，，，，，阀杆直径及伸出长度，，，，，若毗连尺寸与本说明书不符，，，，，可与本公司协商解决。。。。

    4、 手轮顺时针旋转为关阀，，，，，如与此相反必需说明。。。。

    5、 所需规格一样平常由用户选择，，，，，若有难题本公司可为用户选型。。。。







  • 六、部分回转阀门电动装置选用

    基座号 型号 输出转矩（N·m） 最大阀杆直径（mm） 手动速比 输出转速（r/min）
    0.5 1 1.5 2 3 4
    电机功率（KW）
    Q1 Q10 100 22 88 0.03 0.06 0.09 0.09 0.18 0.18
    Q20 200 28 0.06 0.09 0.12 0.12 0.25 0.25
    Q30 300 0.06 0.12 0.18 0.18 0.37 0.37
    Q40 400 42 0.12 0.18 0.25 0.25 0.55 0.55
    Q2 Q60 600 74 0.18 0.18 0.25 0.25 0.55 0.55
    Q90 900 50 0.18 0.25 0.37 0.37 0.75 0.75
    Q120 1200 0.18 0.37 0.55 0.55 1.1 1.1
    Q3 Q200 2000 60 67 0.37 0.55 0.75 1.1 - -
    Q250 2500 0.55 0.55 0.75 1.1 - -
    Q300 3000 0.55 0.75 1.1 - - -
    Q400 4000 0.55 0.75 - - - -
    Q500 5000 0.75 1.1 - - - -

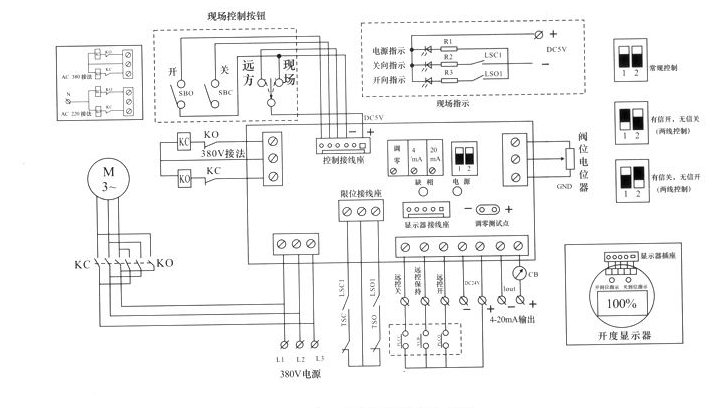

  • 七、部分回转阀门电动装置控制原理图


    部分回转阀门电动装置控制原理图
