产品名称：直行程电动执行器[ 2020-06-11 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳固：实验全历程质量监控，，，详尽入微全方位检测！

: 价钱合理：高效内部本钱控制，，，镌汰了开支，，，让利于客户

: 交货快捷：先进生产流水线，，，富足的备货，，，缩短了交货期！

产品先容
规格尺寸

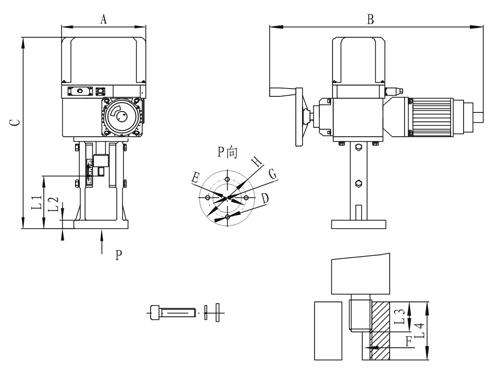

结构图片

一、直行程电动执行器详细先容

上海AG旗舰厅阀门厂研制的直行程电动执行器,在吸收了海内外先进手艺的条件下，，，凭证我国工业控制系统特点，，，设计出的以AC220单相交流电为电源,接受来自 DCS,PLC系统和其他操作器的DC4～20mA,标准信号来控制执行器举行开关阀门或自动调理。。。。电子控制模�？？？榻幽上冉幕煜傻缏�,包括完整的�；；；；すπ�,可现场控制或远程控制,被设计成匣子形式,并用树脂浇铸密封。。。。它被普遍用于冶金,发电,石化,造纸,轻工及环保等工业部分。。。。

二、直行程电动执行器主要特点

1、有伺服系统,只需接入DC4～20mA（或DC1～5V）信号和AC220V单相电源即可事情。。。。内设接线端子,接线极为简朴利便。。。。
2、接纳先进的混淆集成电路,体积小,可靠性高。。。。
3、反响检测接纳导电塑料电位器,区分率＜0.4%。。。。
4、具有自诊断功效,当泛起故障时,控制器上的指示灯会连忙发出指示信号。。。。
5、调解事情零点（始点）和行程（终点）简朴易行。。。。
6、延时�；；；；すπ�,额定负载时,能实验状态自锁,故障爆发时,能连忙起动�；；；；�,并可反向运行作废延时�；；；；ぁ�。。。

三、直行程电动执行器主要功效

1、断信号�；；；；すπ�----当输入信号小于2mA时，，，视为断信号，，，此时输出轴按使用者预置的状态行动。。。。预置方法有三种：a、原位，，，b、全开，，，c、全关。。。。
2、过流�；；；；すπ�----当执行机构过流时本机控制电路自动关闭，，，执行机构坚持原位，，，以�；；；；ぶ葱谢辜胺诺取�。。。
3、动态电制动功效---当电机运转至给定值=反响值时，，，由于运转惯性惰走会使输出轴振荡。。。。此时，，，由“软件"程序发出了一个动态电制动指令，，，(即给出一个瞬间反向电流)使扫行机构连忙阻止运转，，，无惰走振荡，，，极大地提高了自动调理系统的可靠性及稳固性。。。。
4、上限及下限限位功效---凭证现场需要，，，角行程在90度规模内，，，基它在额定行程规模内，，，上、下限两头限位随意可调，，，可调规模在40%左右。。。。出厂时，，，下限位设定为4mA，，，上限位设定为20mA。。。。

四、直行程电动执行器主要手艺参数

项目名称		DKZ标准型（不带H）	DKZ户外型（带H）
控制机构	输入信号	无
	反响信号	0—10mAdc 4—20mAdc
	死区	0．4％—3％	0．4％—3％
	基本误差	±2．5％	±2．5％
	回差	≤1．5％	≤1．5％
	限位	开侧/闭侧	开侧/闭侧
	开度检测	细密导电塑料电位器	细密导电塑料电位器
动力	动力	220V/50Hz	220V/50Hz
动力	驱动电机	伺服电机	伺服电机
隶属机构	加热器	选择件	选择件
隶属机构	手念头构	手轮	手轮
装置条件	情形温度	无加热器—25℃～+70℃	无加热器—25℃～+70℃
	相对湿度	<95％	<95％
	情形气体	无侵蚀性气体	无侵蚀性气体
	接线口	十四线插头	接线柱
	防护品级		IP65

五、直行程电动执行器型号规格

型号	额定负载	额定行程	全行程时间	额定电流	质量
型号	（N）	（mm）	（S）	（A）	（Kg）
DKZ-310（H）	4000	10	8	0.65	50
		16	125
		25	20
		30	24
DKZ-410（H）	6400	18	16	0.65	50
		30	24
		40	32
		60	50
DKZ-510（H）	16000	30	16	1.5	95
		50	30
		60	40
		100	60
DKZ-610（H）	25000	30	16	2.5	110
		50	30
		60	40
		100	60
