软密封蝶阀阀门首页 > 产品展示 > 蝶阀 > 软密封蝶阀 >

产品名称：d341x-16c软密封蝶阀[ 2021-08-26 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳固：实验全历程质量监控，，，详尽入微全方位检测！
价钱合理：高效内部本钱控制，，，镌汰了开支，，，让利于客户
交货快捷：先进生产流水线，，，富足的备货，，，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片
  • 产品名称：软密封法兰蝶阀
    产品型号：D341X-16C
    公称通径：DN50~2000mm
    公称压力：PN0.6~1.6MPa
    适用介质：水、油、及弱侵蚀性液体
    适用温度：-30~200℃

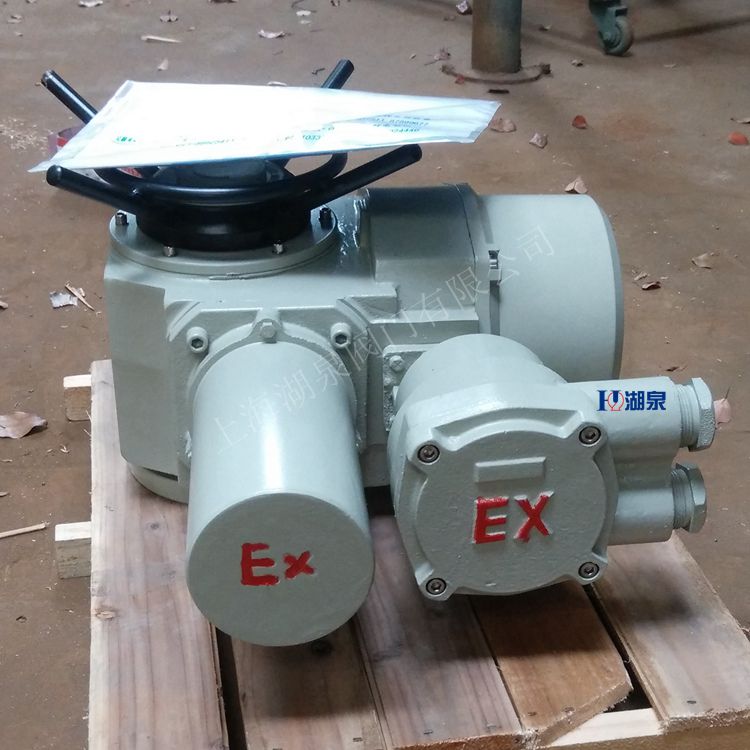

    操作方法：手动、蜗杆蜗轮传动、气传动、电传动
    控制电压：AC220V、DC220V、DC24V
    控制方法：开关型、调理型、智能一体化
    设计标准：GB/T12238-1989 JB/T8692-1998
    法兰毗连尺寸：GB/T9115.1-2000
    结构长度：GB/T12221-1989
    压力试验：GB/T13927-1992;JB/T9092-1999

    一、d341x-16c软密封蝶阀产品概述

    上海AG旗舰厅阀门D341X-10C/16C法兰软密封蝶阀接纳双偏心结构，，，具有越关越紧的密封功效，，，密封性能可靠。。。。密封副质料选用不锈钢和丁腈耐油橡胶配对，，，使用寿命长。。。。橡胶密封圈即可位于阀体上，，，也可以位于蝶板上，，，可适用差别特点的介质，，，供用户选择。。。。蝶板接纳框架结构，，，强度高，，，过流面积大，，，流阻小。。。。整体烤漆、能有用地避免锈蚀且只要替换密封阀座密封质料，，，就可使用于差别介质。。。。本蝶阀具有双向密封功效，，，装置时不受介质流向的控制，，，也不受空间位置的影响，，，可在任何偏向装置。。。。本阀结构奇异，，，操作无邪，，，省力，，，利便。。。。被普遍用于水厂、电厂、钢厂、造纸、化工、轻纺、食物等给排水、气体管道上作调理流量和截流介质的作用。。。。

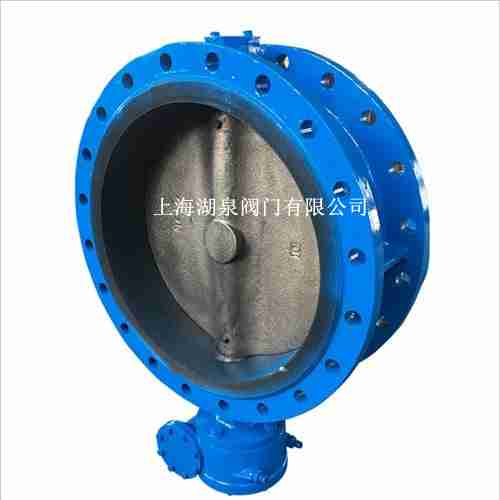

    d341x-16c软密封封蝶阀　　

    二、d341x-16c软密封蝶阀产品结构特点

    D341X-10C/16C软密封法兰蝶阀主要由阀体，，，阀板，，，阀轴，，，阀座及传动装置组成，，，结构简朴紧凑，，，小巧轻盈，，，运输，，，装置，，，拆卸利便；；；90°的启闭，，，开关迅速，，，操作扭矩小，，，省力轻盈；；；密封性能好，，，使用寿命长，，，可抵达零泄露；；；其流量特征近似于直线，，，调理性能好。。。。阀门为橡胶密封，，，关闭时蝶板和阀座密封性能优异，，，双向密封性能优良，，，扭矩值小，，，阀门在事情压力下坚持100%零走漏，，，且蝶板与阀座密封之间的磨擦小。。。。阀门由阀轴驱动阀板，，，阀板做90°转动。。。。蝶板启闭无邪，，，无卡涩、跳动征象，，，扭矩小。。。。　　

    三、d341x-16c软密封蝶阀主要竣事参数

    公称通经DN（mm） 50～2000 50～1600
    公称药理PN（MPa） 0.6 1.0 1.6
    密封试验（MPa） 0.66 1.1 1.76
    强度试验（MPa） 0.9 1.5 2.4
    适用温度 丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃
    适用介质 水、空气、自然气、油品及弱侵蚀性流体
    走漏率 切合GB/T13927-92标准
    驱动方法 蜗轮传动、电动、气动、液动

    四、d341x-16c软密封蝶阀 主要零部件质料

    零件名称 质料
    阀体 WCB、QT450-10、HT200、HT250
    蝶板 WCB、QT450-10、HT200、HT250
    阀轴 2Cr13
    密封圈 丁腈耐油橡胶
    填料 柔性石墨

    五、d341x-16c软密封蝶阀密封质料

    质料品种 氯丁橡胶 丁腈橡胶 乙丙橡胶 聚四氟乙烯 硅橡胶 氟橡胶
    代号 ×或 0rJ XA或orJA XB或orJB xC、JC或0rF XD或orJD × E或orJE
    耐温度 82℃ 93℃ 150℃ 232℃ 250℃ 204℃
    耐温度 -40℃ -40℃ -40℃ -268℃ -70℃ -23℃
    适用事情温度 ≤65℃ ≤80℃ ≤120℃ ≤200℃ ≤200℃ ≤180℃
