电动球阀Q947y-25c dn300主要形状和毗连尺寸

[ 2022-08-04 ]
上海AG旗舰厅阀门集团有限公司电动球阀Q947y-25c dn300生产厂家，，该产品适用于种种轻重工业及楼宇管道。。Q947F/H/Y牢靠式电动球阀 应用于:化工、石化、石油、造纸、采矿、电力、液化气、食物、制药、管道运送系统中;在化工产品、医药和食物生产种; 牢靠式电动球阀 产品特点 Q947F/Q947Y/Q947H型牢靠式阀,Q647F/Q647Y/Q647H牢靠式气动动球阀是 新一代高性能球阀,适用于长输管线和一样平常工业管线,其强度、清静性、耐卑劣情形性，，Q947F电动牢靠法兰球阀接纳牢靠式球阀与高精度电动执行器组装而成,适用于长输管线和一样平常工业管线,其强度、清静性、耐卑劣情形性等在设计时举行了特殊思量,适用于种种侵蚀性和非侵蚀性介质。。 上海AG旗舰厅电动卸灰球阀、电动法兰卸灰球阀在石油、自然气、煤炭和矿石的开采、提炼加工和管道运送系统中,在化工产品等行业。。

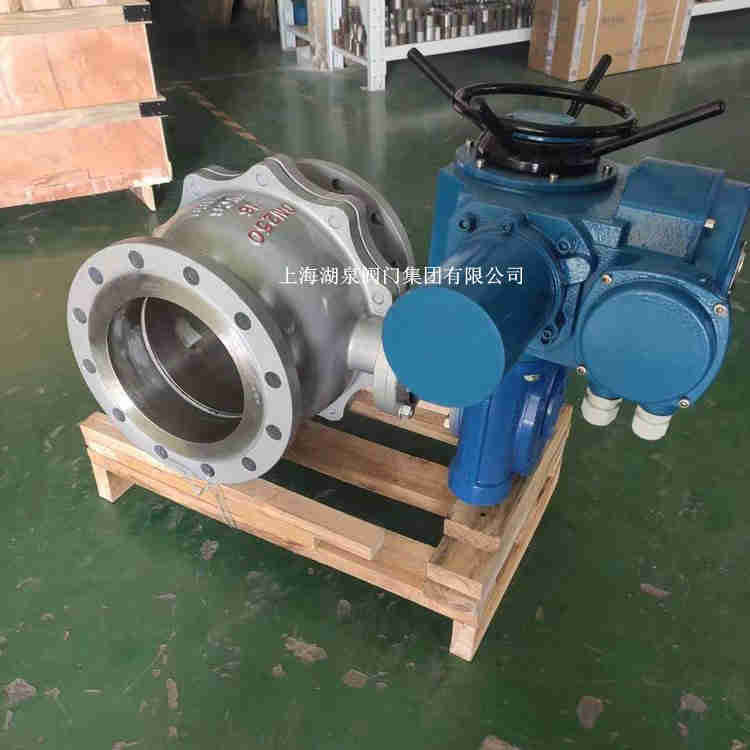

电动球阀Q947y-25c dn300
电动球阀Q947y-25c dn300产品优点
1、接纳牢靠球设计，，相对运动部位均接纳磨擦系数极小自润滑质料，，因而操作扭矩小，，别的密封润滑脂的恒久密封，，使得操作越发无邪。。
2、接纳全通径或缩径设计，，流通阻力小。。
3、接纳牢靠球设计，，并增添了预紧力弹簧，，使得球阀具有自动泄压功效。。
4、都有两个可动密封座，，两个偏向都能密封，，因而装置时不须思量介质的流向。。
5、具有防火防静电结构，，在阀杆与阀体及阀杆与球体之间设置导电弹簧，，阻止静电打火点燃易燃介质。。确保系统清静。。
6、耐火结构双重�；；�，，当万一爆发火灾而使密封圈烧损时，，球阀的各个密封部位均能形成金属对金属的硬密封结构。。

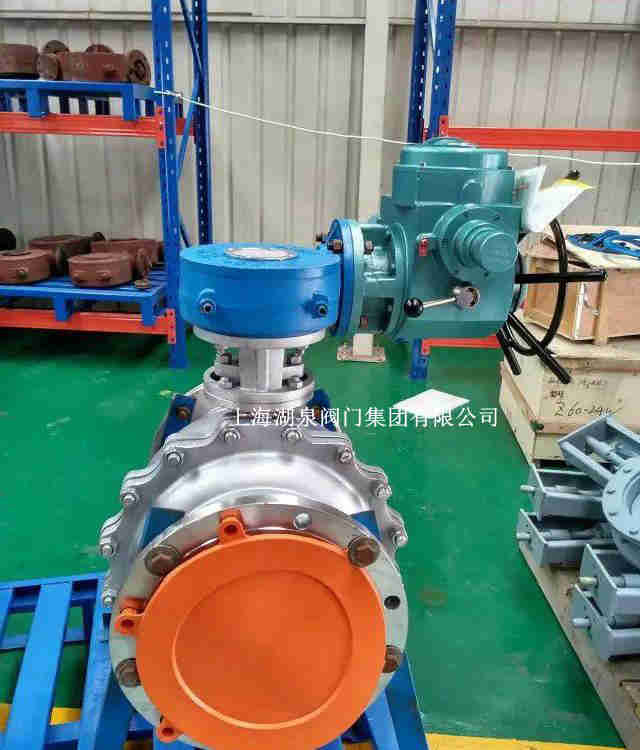

电动球阀
电动球阀Q947y-25c dn300产品主要零部件质料
零件名称 质料
阀体 WCB ZG1Cr18Ni9Ti CF8
(304)		 CF3
(304L)		 ZG1Cr18Ni12Mo2Ti CF8M(316) CF3M
(316L)
球体、阀杆 2Cr13 1Cr18Ni9Ti 0Cr19Ni9
(304)		 00Cr19Ni11
(304L)		 1Cr18Ni12Mo2Ti 0Cr17Ni12Mo2
(316)		 00Cr17Ni12Mo2
(316L)
密封圈 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯 柔性石墨
适用介质 水、气体、蒸汽、油品等 硝酸等侵蚀性介质 强氧化性介质 醋酸等侵蚀介质 尿素等侵蚀性
 电动球阀电动球阀Q947y-25c dn300
电动球阀Q947y-25c dn300产品主要性能规范
试验压力ps(MPa) 事情温度(℃) 适用介质
壳 体 密封(液) 密封(气)
Q947F-10 1.5PN 1.1PN 0.6 MPa -29-200(加玻纤增强聚四氟乙烯)、-29-300(对位聚苯) 水、蒸汽、油品等
Q947F-16
硝酸等侵蚀性介质
强氧化性介质
Q947F-25
Q947F-64 醋酸等侵蚀性介质
Q947F-160
尿素等侵蚀性介质

电动球阀Q947y-25c dn300产品主要形状和毗连尺寸
Q941F-25C、Q941F-25P L D D1 D2 b z×?d
DN15 130 95 65 45 16 4×?14
DN 20 140 105 75 55 16 4×?14
DN 25 150 115 85 65 16 4×?14
DN 32 165 135 100 78 18 4×?18
DN 40 180 145 110 85 18 4×?18
DN 50 200 160 125 100 20 4×?18
DN 65 220 180 145 120 22 8×?18
DN 80 250 195 160 135 22 8×?18
DN 100 280 230 190 160 24 8×?23
DN 125 320 270 220 188 28 8×?25
DN 150 360 300 250 218 30 8×?25
DN 200 400 360 310 278 34 12×?25
