EOA精小型电动执行器(带现场远控EOA说明书)

[ 2021-04-06 ]

AG旗舰厅EOA精小型电动执行器,开关型电动执行器,轻盈雅观,调试简朴,型号齐全,调理型电动执行器,产品种类富厚,电动蝶阀,引进外洋手艺生产,球型铰链,功效全,精度高,生产制造商,质好价优点，，，AG旗舰厅阀学生产的调理型执行器电动执行器,内部模浚块由公司自行研制开发,使用性能好,电动执行器可恣意调理阀门的开度.电动执行器，，，精小型电动执行器厂家,专业的研发团队,可凭证客户需求定制,实地厂家,天下配送,精小型电动执行器报价表,一键获取最新报价明细,致电咨询可享八折优惠.精小电动执行器,真正的源头厂家,履历富厚,可凭证需求定制,型号全,价钱低,精小电动执行器厂家,配备专属物流,天下发货,专业手艺职员上门指导装置,接待致电咨询.

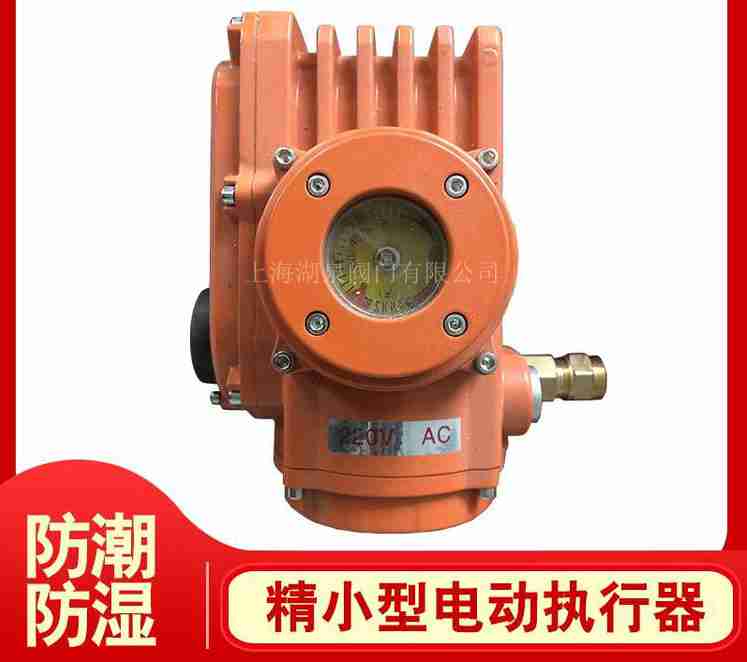

EOA精小型电动执行器

EOA精小型电动执行器(带现场远控EOA说明书)控制部件使用说明

一、EOA精小型电动执行器概述

EOA精小型电动执行器(带现场远控EOA说明书)控制部件是一种紧凑型，，，智能化的调理型电动执行器控制部件。。。。带有就地显示操作面板，，，具有就地与远方可切换操作功效。。。。提供了完整的中文设臵菜单及操作指导。。。。设臵只需凭证菜单提醒，，，通过操作面板的按键操作即可。。。。所有的调解、标定事情均由控制电路自行完成。。。。显示器实时显示运行参数、运行状态、故障缘故原由等，，，具有更完善、更友好的人机界面。。。。凭证用户对防护品级的差别要求，，，就地操作按键板可使用非通透式磁性按钮、红外遥浚控或通俗按键。。。。

二、EOA精小型电动执行器(带现场远控EOA说明书)主要功效

1、给定信号失效判断与�；；；すπ�

给定信号引线开路、短路、凌驾正惯例模时，，，发出报警，，，并能凭证用户选定的信号失效处置惩罚方法（全开、全关、坚持）自动控制阀门的位臵。。。。

2、位臵发送器信号失效判断保与护功效

位臵传感器引线故障、自己损坏，，，可连忙自动切断电机电源，，，发出报警。。。。

3、阀门卡涩判断与处置惩罚功效

泛起卡涩，，，控制电路会控制电机向相反偏向转动一小步，，，然后再按原偏向运转。。。。若是卡涩消逝，，，转入正常运行。。。。若是卡涩继续，，，再重复退却、前进一次。。。。三次进退卡涩消逝，，，按正常情形处置惩罚，，，不可消逝则关断电机电源，，，发出报警。。。。

4、电子行程限位

电子限位可实现中途、全开、全关限位。。。。浚开度抵达限位位臵，，，20mS内可切断电机电源。。。。

5、自动调解电机转动偏向功效

自动识别电机转动偏向，，，并自动调解为需要的偏向。。。。

6、瞬间防反转功效

确保在电机停下来后才可启动反转。。。。

7、准确的定位功效

接纳奇异的自顺应算法确定提前发出电机阻止信号的时间，，，大大地提高了定位精度。。。。关于执行器的转动惯量、负载力矩的转变等，，，自顺应定位软件均可包管准确定位，，，大大降低了基本误差。。。。

8、自动顺应正／反向操作模式功效

可凭证用户界说，，，自动确定开／关阀门的运行偏向。。。。

9、就地手动操作与远方自动操作可切换

提供就地手动与远程自动两种运行模式。。。。通过就地操作面板，，，可实现两种运行模式的切换。。。。

10、位臵检测电位器装置指导功效。。。。

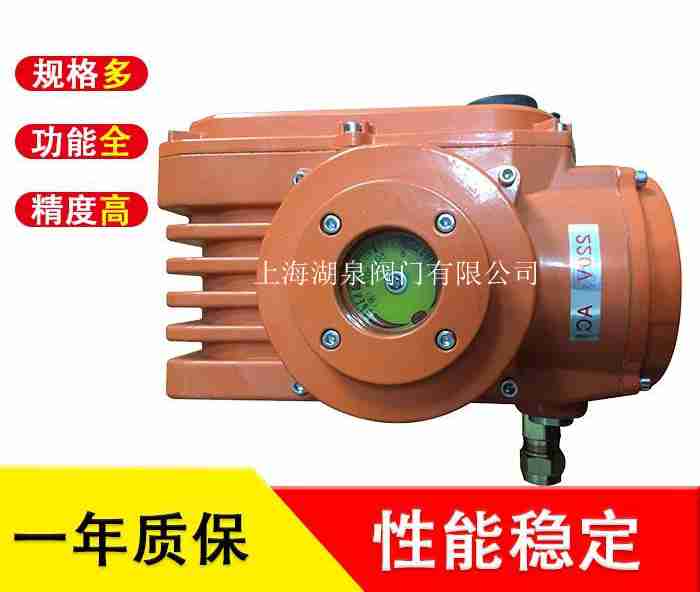

精小型电动执行器

三、EOA精小型电动执行器(带现场远控EOA说明书)主要手艺指标

1、调理（给定）输入信号： 4～20mA；；；输入电阻150Ω。。。。

2、位反信号输出： 4～20mA；；；输出负载电阻≤750Ω。。。。

3、迅速度：0.05%。。。。

4、死区值：0～4%。。。。

5、定位误差：≤±0.5%（与机械机构有关）。。。。

6、阻尼特征：死区值大于0.5％，，，无振荡。。。。

7、迟滞：不大于0.2S。。。。

8、事情电源： AC220V±10％。。。。

9、电机驱动电流：恒久事情不大于1.5A。。。。

10、电气限位规模：关限位：0～100％；；；开限位0～100%

11、显示精度： 0.5级。。。。

12、事情情形温度：－25～70℃。。。。

13、情形湿度：≤95％RH。。。。

四、EOA精小型电动执行器(带现场远控EOA说明书)使用

EOADP型控制电路的操作面板如下图所示。。。。

EOA精小型电动执行器(带现场远控EOA说明书)

EOADP型控制电路提供两种运行模式：即就地手动模式和远方自动模式。。。。就地模式下可通过操作面板的开、要害直接操作执行器的开、关；；；远方自动模式接受给定的4～20mA控制信号，，，执行器的开度追随给定信号转变。。。。

若是以手动调理的4～20mA信号取代控制系统（调理器）送出的给定信号，，，也可实现远方手动操作。。。。

上电后控制电路自动进入远方运行模式。。。。

1、从远方自动模式切换到就地模式

同时按下“就地／远方”键和“ E ”键坚持5秒钟以上，，，“就地”指示灯亮，，，体现进入了就地手动模式，，，同时松开按键，，，即可举行就地手动操作。。。。

2、从就地模式返回远方模式

只需按下“就地／远方”键，，，当就地指示灯熄灭，，，松开按键，，，即返回了远方模式。。。。

3、就地手动操作

就地手动操作为点动模式。。。。及按下“开”键，，，执行器向开偏向运行。。。。松开按键或运行到全开位臵，，，执行器阻止运行。。。。在全开位臵，，，按“开”键无效。。。。按下“关”键，，，执行器向关偏向运行。。。。松开按键或运行到全关位臵，，，执行器阻止运行。。。。在全关位臵，，，按“关”键无效。。。。

就地手动模式下不作卡涩判断。。。。中途限位在就地模式下不起作用。。。。

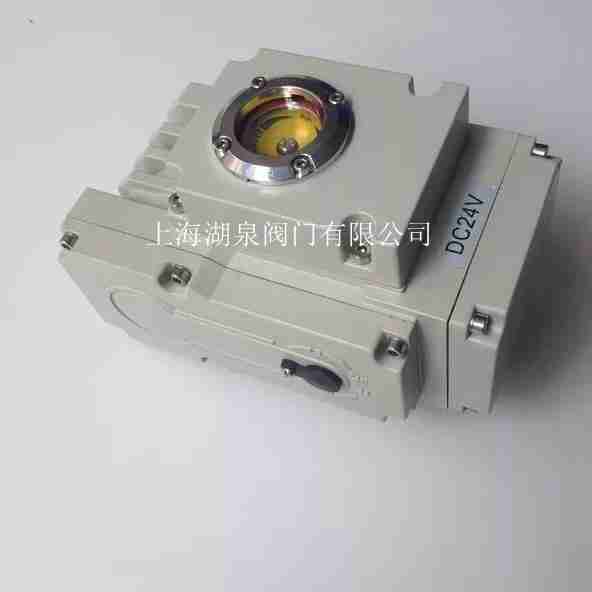

电动执行器

五、EOA精小型电动执行器(带现场远控EOA说明书)接线

执行器在投入使用前或改变接线后必需要举行设臵。。。。

1、进入设臵

设臵必需在就地事情模式下举行。。。。以是应首先切换到就地运行模式。。。。在就地模式下按下“ E ”键坚持约3秒钟以上，，，液晶显示“设臵状态”，，，体现已进入设臵。。。。松开按键即进入第一步设臵全关标定。。。。

EOA精小型电动执行器(带现场远控EOA说明书)

2、全关标定

进入全关标定，，，液晶显示如下：

EOA精小型电动执行器(带现场远控EOA说明书)

进入全关标定，，，显示器第一行右侧显示的百分数为目今电位器开度，，，用于指导电位器的装置位臵确定。。。。若是是厂方新装电位器或用户替换电位器，，，需确定电位器的装置位臵。。。。此时可用手动操作键将执行器的开度调至50％（此时开、要害对应的电机偏向不确定），，，调解电位器的装置位臵，，，使显示的电位器开度也为50％±2％，，，然后牢靠好电位器。。。。电位器装置完成。。。。若是已经确定过电位器的装置位臵，，，可直接进入下面的全关标定。。。。

按动操作面板上的“开”、“关”键（此时开、关偏向不确定，，，应凭证现实转动偏向选择按键），，，将执行器调至全关位臵。。。。此时电位器的开度显示应大于5％或小于95％。。。。不然应调解电位器装置位臵。。。。确认无误后按下“E”键坚持约5秒钟以上，，，等显示器泛起“OK”时松开按键，，，全关标定完毕。。。。进入下一步全开标定。。。。

3、全开标定

进入全开标定，，，液晶显示如下：

EOA精小型电动执行器(带现场远控EOA说明书)

与全关标定的要领相似。。。。将执行器调至全开位臵，，，电位器开度显示仍应大于5％或小于95％。。。。按下“E”键，，，等显示器泛起“ OK ”时松开。。。。进入下一步关限位设臵。。。。

4、中途关限位设臵

进入中途关限位设臵，，，液晶显示如下：

EOA精小型电动执行器(带现场远控EOA说明书)

按动“开↑”键或“关↓”可增大、减小关限位值。。。。用户凭证需要调解到所需的关限位值，，，按一下确认键“ E ”。。。。关限位设臵完成，，，进入下一步中途开限位设臵。。。。

5、中途开限位设臵

进入中途开限位设臵，，，液晶显示如下：

EOA精小型电动执行器(带现场远控EOA说明书)

与关限位设臵要领相同。。。。浚开限位设臵完成后即进入下一步“死区值”设臵。。。。

6、死区值设臵

进入死区设臵。。。。液晶显示如下：

EOA精小型电动执行器(带现场远控EOA说明书)

设臵要领同前。。。。按“E”键确认。。。。进入下一步失效处置惩罚选择。。。。

8、失效处置惩罚选择

失效处置惩罚选择用于选择当给定信号失效（故障）时需要阀门阻止的位臵。。。。用户可凭证自己的需要，，，选择“全开”、“全关”、“坚持”。。。。进入失效处置惩罚选择，，，液晶显示如下：

EOA精小型电动执行器(带现场远控EOA说明书)

逐次按动“开↑”键，，，显示在“坚持”、“全开”、“全关”间转变。。。。泛起用户需要的显示，，，按“E ”键确认。。。。所有设臵完成，，，自动进入就地运行状态。。。。

注：

进入设臵状态，，，控制电路中仍保存着原来的设臵值。。。。如限位值、死区值等，，，在进入设臵时显示器上显示的就是原设臵值。。。。除全开、全关标定外，，，任一步设臵，，，如不需改动原值可直接按“E ”键进入下一步设臵。。。。如不需要重新标定全开、全关值，，，可直接按“就地／远方”切换键进入下一步。。。。以是在恣意时刻，，，如想浏览或修改原设臵参数，，，即可进入设臵状态，，，通过按动“就地／远方”键、“ E ”键，，，就可浏览、修改所有原设臵参数。。。。

六、EOA精小型电动执行器(带现场远控EOA说明书)误差校正

产品在出厂前已校正过，，，一样平常无需用户操作。。。。若是发明输入的给定电流或输出的位反电流与液晶显示的阀门开度（百分数）差池应时，，，应做以下操作。。。。

进入校正：在设臵状态下，，，当失效处置惩罚选择泛起需要的显示时，，，若是按下“E ”键，，，则设臵完成，，，进入运行状态；；；若是不按“E ”键而改按“关↓”，，，将进入误差校正状态。。。。校正历程如下：

1、输入满量程标定

进入误差校正状态首先是输入满量程标定。。。。液晶显示如下：

EOA精小型电动执行器(带现场远控EOA说明书)
