产品名称：Q941F-16P dn65不锈钢法兰电动球阀[ 2022-08-22 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳固：实验全历程质量监控，，，，，，详尽入微全方位检测！

: 价钱合理：高效内部本钱控制，，，，，，镌汰了开支，，，，，，让利于客户

: 交货快捷：先进生产流水线，，，，，，富足的备货，，，，，，缩短了交货期！

产品先容
规格尺寸

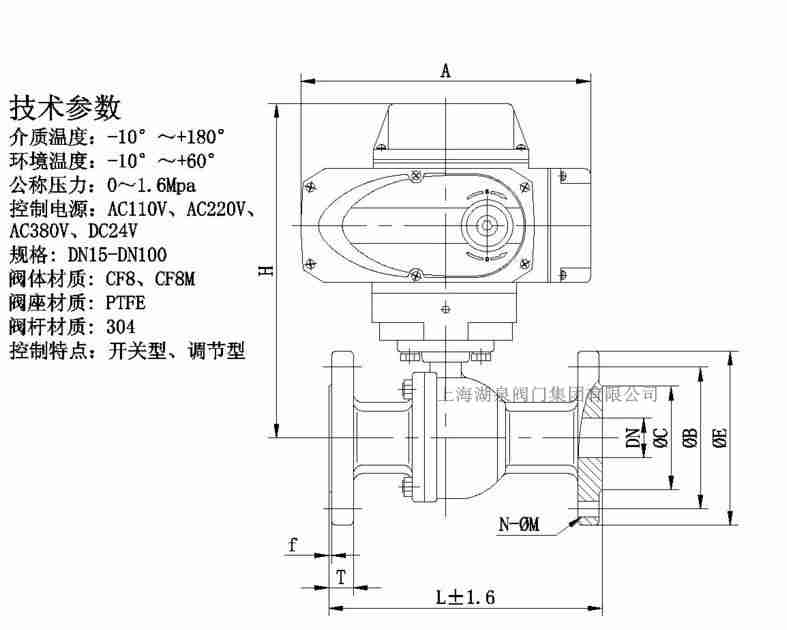

结构图片

一、Q941F-16P dn65不锈钢法兰电动球阀产品先容

上海AG旗舰厅阀门集团有限公司Q941F-16P dn65不锈钢法兰电动球阀是由电动执行器和不锈钢的球阀组成的控制单位,一种(球体)绕笔直于通道轴旋转90°的阀门, 电动动球阀,智能化电动球阀,不锈钢电动球阀,电动不锈钢球阀220V电动球阀,24V电动球阀,380V电动球阀，，，，，，不锈钢电动球阀,不锈钢防爆电动球阀是球阀与电动执行器通过机械的毗连而成的, Q941F不锈钢电动球阀品牌供应商,上海AG旗舰厅阀门厂家为您提供不锈钢球阀标准、结构图、规格型号、形状尺寸、事情原理及产品说明书。。。。不锈钢电动球阀切合相关制造标准、接待来电咨询。。。。

二、Q941F-16P dn65不锈钢法兰电动球阀产品优点

1、适用于两位切断、调理的场合。。。。�？？墒迪侄允汀⒒ぁ⒃熘健⒁苯稹⑽鬯χ贸头！⒂凸蕹档仍耸涔艿滥诮橹实那卸虾土魍ā！�。。
2、密封性能优良、流通能力大、装卸维护利便、流阻小、密封可靠，，，，，，甚至切断。。。。
3、体积小、重量轻、推力大、功效强、伺服放大器内装、操作利便、可靠性高。。。。
4、流向可恣意，，，，，，可调规模广，，，，，，能用于高压和大口径场合，，，，，，控制高粘度，，，，，，带有纤维和细颗粒的介质。。。。
5、直连方法，，，，，，电动执行机构内置伺服系统，，，，，，无须另配伺服放大器，，，，，，输入输出信号4-20mA及3800VAC电源即可控制运转。。。。

三、Q941F-16P dn65不锈钢法兰电动球阀产品手艺参数

电动执行器手艺参数		阀体参数
电源	AC110、220、380V/DC24、220V	公称通径	DN15～200mm
输着力矩	50N·M～2000N·M	公称压力	PN1.6、2.5、4.0、6.4、10MPa
任选功效	开关型、触点型、开度信号、智能调理型	阀轴材质	碳钢、不锈钢
行动规模	0～90°±5°	阀体材质	碳钢、304/316/316L不锈钢
行动时间	15秒/30秒/60秒	球体材质	304/316/316L不锈钢
情形温度	-30°～60°	阀座密封	PTFE、PPL、金属密封
手动操作	附带手柄操作	温度	PTFE≤180℃、PPL≤300℃、金属密封≤400℃
限位	电气、机械二重限位	适用介质	水、石油、粘性流体、浆料、强氧化性介质等
防护品级	IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选)	适用介质	水、石油、粘性流体、浆料、强氧化性介质等
输入信号	0-10，，，，，，1-5VDC/4-20mA(智能调理型)	特点	连线简朴，，，，，，结构紧凑、阻力小、行动稳固

四、Q941F-16P dn65不锈钢法兰电动球阀产品规格尺寸

公称通径DN	L	L1	W	H	D	D1	额定功率	额定电流
压力	1.6/2.5	1.6/2.5	1.6/2.5	1.6/2.5	1.6/2.5	1.6/2.5
15	130	119	110	256	95	65	15W	0.1A
20	140	119	110	260	105	75	15W	0.1A
25	150	155	132	266	115	86	15W	0.2A
32	165	155	132	270	136	100	15W	0.2A
40	180	208	165	312	146	110	25W	0.5A
50	200	208	165	325	160	125	25W	0.5A
65	220	208	165	336	180	145	25W	0.5A
80	250	256	211	365	195	160	50W	0.8A
100	280	256	211	400	215/230	180/190	90W	1.0A
125	320	256	211	420	245/270	210/220	90W	1.0A
150	360	288	235	440	280/300	240/250	120W	1.2A
200	400	288	235	470	335/360	295/310	150W	1.2A
