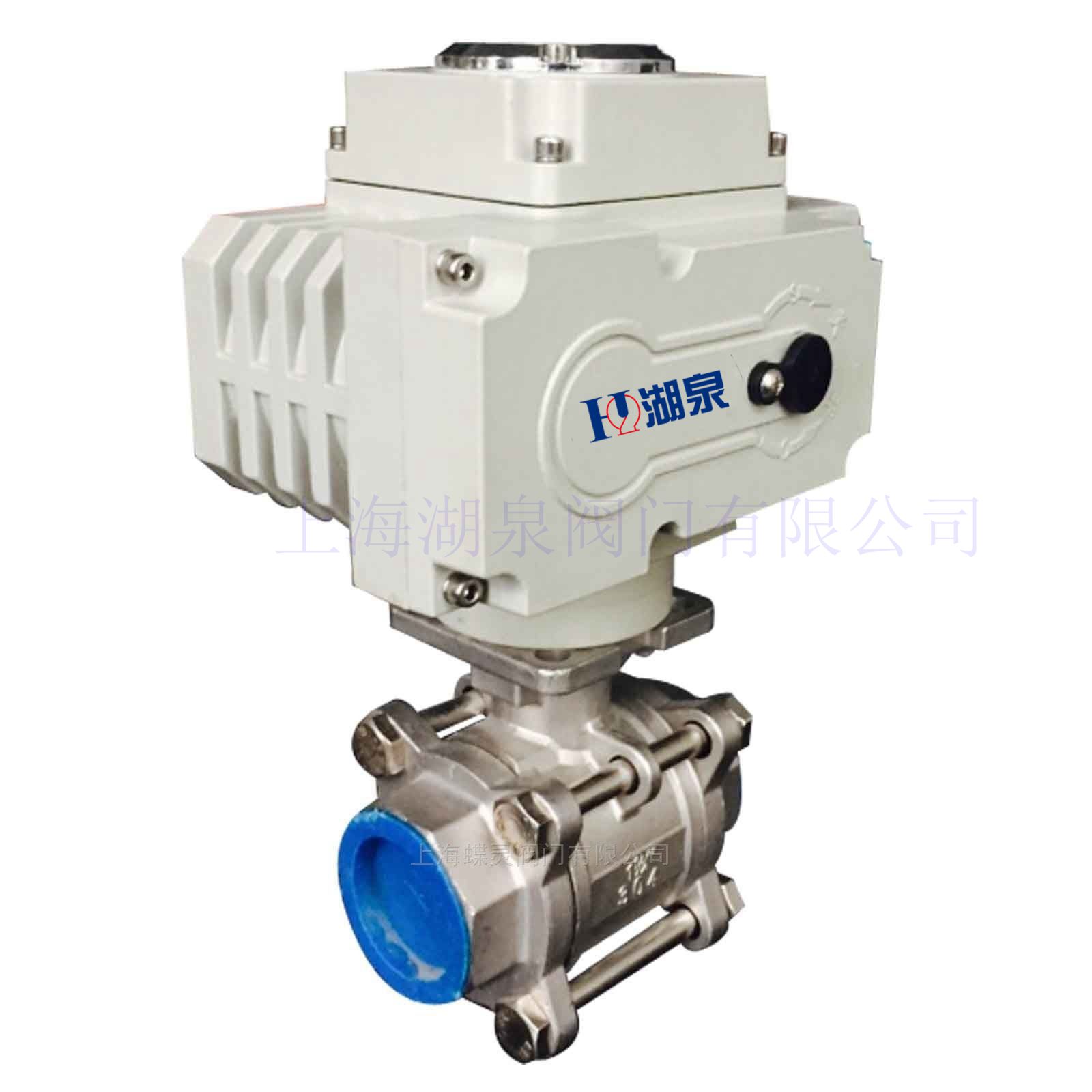

产品名称：不锈钢电动球阀q911f[ 2020-08-25 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳固：实验全历程质量监控，，，，，，详尽入微全方位检测！

: 价钱合理：高效内部本钱控制，，，，，，镌汰了开支，，，，，，让利于客户

: 交货快捷：先进生产流水线，，，，，，富足的备货，，，，，，缩短了交货期！

产品介绍
规格尺寸
结构图片

一．不锈钢电动球阀q911f产品介绍

上海AG旗舰厅阀门厂家生产的不锈钢电动球阀q911f接纳一体化结构,有输入控制信号(4～20mA DC或1～5V DC)及单相电源即可控制运转,具有功效强、体积小、轻自制人、性能可靠、配套简朴、流通..。。Q911内螺纹电动球阀适用于两位切断、调理的场合。。阀与执行机构的毗毗邻纳直连方法，，，，，，电动执行机构内置伺服系统，，，，，，无须另配伺服放大器，，，，，，具有连线简朴，，，，，，结构紧凑、尺寸小、重量轻、阻力小、行动稳固可靠等优点。�？？？？？梢悦夥烟峁┍ḿ垩⌒图苹�，，，，，，10年的履历报价。。让您买的定心，，，，，，用的定心。。我们还提供售后包管，，，，，，解决您的后.适用于水、蒸汽、油品、硝酸、醋酸等多种介质。。

二、不锈钢电动球阀q911f产品特点

引进的先进工艺，，，，，，结构合理、造型雅观。。接纳弹性密封结构，，，，，，密封可靠，，，，，，启闭轻松。。阀杆接纳有倒密封的下装式结构，，，，，，阀腔异常升压时，，，，，，阀杆不会被冲出。。带国际标准ISO支架平台和锁定装置。�？？？？？缮柚�90°开关定位机构，，，，，，凭证需要加锁以避免误操作，，，，，，是一种转角为90°的旋转类球阀，，，，，，密封性能优良，，，，，，流通能力大，，，，，，流阻系数小，，，，，，结构简朴、维修利便、使用寿命长，，，，，，阀体通道和毗连受径相等并成一直径，，，，，，介质险些可以毫无损失的流过。。产品通常用于密封要求严酷的场合，，，，，，除控制气体、液体、蒸汽介质外，，，，，，还相宜控制污水和含有纤维性杂质的介质。。

三、不锈钢电动球阀q911f产品主要手艺参数

阀体

阀体形式	内螺纹精铸阀体
公称通径	DN6～100mm
公称压力	PN1.6、2.5、4.0、6.4 MPa；；；；；；ANSI 150 300 600LB；；；；；；JIS 10 20 30K
毗连形式	管螺纹(G)、锥螺纹(NPT)
阀盖形式	一体式
压盖型式	压帽拧紧式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

阀内件

阀芯形式	O型球型阀芯
流量特征	快开特征

执行机构

执行器型号	DSR、3810R、DZW、HQ、PSQ电动执行机构
主要手艺参数	电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
	防护品级：相当IP65(或IP67)、隔爆标记：ExdⅡBT4、手操功效：手柄
	情形温度：-25～+70℃、情形湿度：≤95%

四、不锈钢电动球阀q911f产品主要零件质料

1	左阀体	WCB、CF8、CF8M、CF3M
2	阀座	PEFE、PPL、304、316
3	球体	WCB、CF8、CF8M、CF3M
4	密封圈	PTFE/金属石墨纠葛垫片
5	右阀体(中阀体)	WCB、CF8、CF8M、CF3M
6	阀杆	2Cr13304、316、316L
7	填料压盖	WCB、CF8、CF8M、CF3M

产品售后效劳:
①质保期为收货验货起12个月，，，，，，实验"三包“效劳（包退、包换、包修）。。
②产品效劳期内，，，，，，可以咨询本公司工程师，，，，，，提供对口效劳，，，，，，以便进一步提高产品质量。。
③对用户的投诉问题，，，，，，会快速作出反应，，，，，，并安排售后。。
◆ 若有任何疑问.您可以致电给我们或登录我们,我们一定会全心起劲为您提供优质的效劳。。

五、不锈钢电动球阀q911f 主要形状毗连尺寸

公称通径		内螺纹毗连
mm	inch	D	L	H	G	A	重量(Kg)
10	3/8	10	60	57	3/8〃	95	0.34
15	1/2	15	75	68	1/2〃	110	0.47
20	3/4	20	80	70	3/4〃	110	0.68
25	1	25	90	80	1〃	140	1.2
32	11/4	32	110	85	11/4〃	140	1.9
40	11/2	38	125	100	11/2〃	180	2.7
50	2	50	144	110	2〃	180	3.9
65	21/2	64	186	130	21/2〃	200	7.1
80	3	78	206	150	3〃	250	11.5
100	4	98	240	170	4〃	250	20.5
