刀型闸阀阀门首页 > 产品展示 > 闸阀 > 刀型闸阀 >

产品名称：PZ973H-10P DN100废水泥浆电动刀型闸阀[ 2022-08-18 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳固：实验全历程质量监控，，，，，，详尽入微全方位检测！
价钱合理：高效内部本钱控制，，，，，，镌汰了开支，，，，，，让利于客户
交货快捷：先进生产流水线，，，，，，富足的备货，，，，，，缩短了交货期！
  • 产品先容
  • 规格尺寸

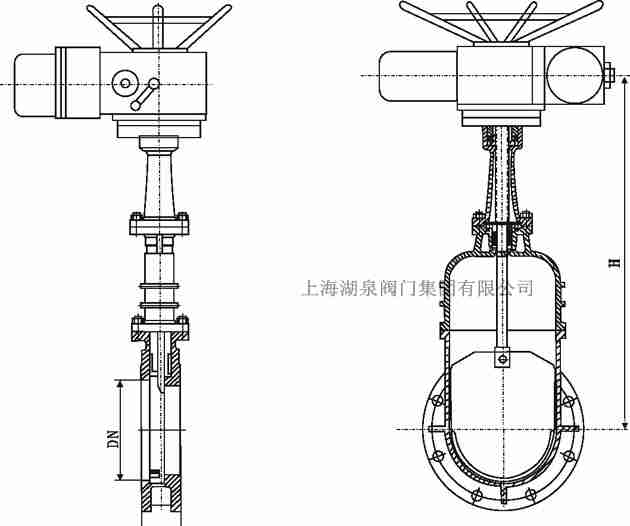

  • 结构图片

  • 一、PZ973H-10P DN100废水泥浆电动刀型闸阀产品先容

    上海 AG旗舰厅阀门集团有限公司电动刀型闸阀的启闭件是闸板，，，，，，适用于带有悬浮颗粒、纤维质料的纸浆、污水、煤浆、灰渣水泥混淆物等介质的管道，，，，，，靠可以切割纤维质料的刀刃形闸板来切断这些介质，，，，，，闸板的运动偏向与流体偏向相笔直，，，，，，闸板有两个密封面,最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异,通常为50,楔式刀型闸阀的闸板可以做成一个整体，，，，，，叫做刚性闸板；；；；也可以做成能爆发微量变形的闸板,以改善其工艺性,填补密封面角度在加工历程中爆发的误差,这种闸板叫做弹性闸板 刀型闸阀关闭时,密封面可以只依赖介质压力来密封,即依赖介质压力将闸板的密封面压向另一侧的阀座来包管密封面的密封,这就是自密封.大部分刀型闸阀是接纳强制密封的,即阀门关闭时，，，，，，要依赖外力强行将闸板压向阀座,以包管密封面的密封性。。。 。。

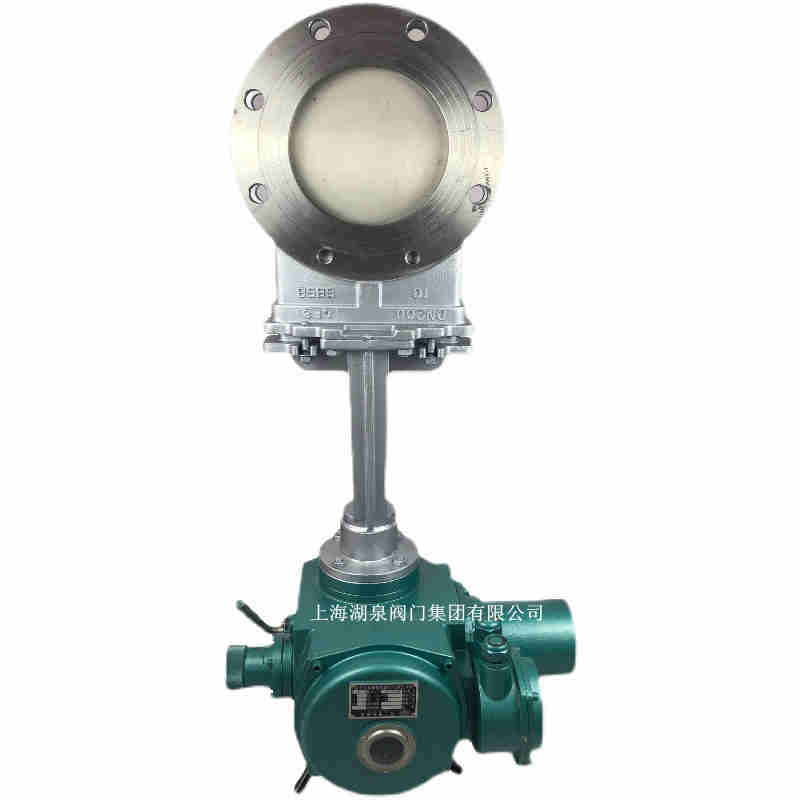

    PZ973H-10P DN100废水泥浆电动刀型闸阀

    二、PZ973H-10P DN100废水泥浆电动刀型闸阀产品事情性能

    电动刀型闸阀具有结构简朴紧凑、设计合理、轻型节材,密封可靠、操作轻盈无邪、体积小、通道流通、流阻小、重量轻、易装置、易拆卸等优点，，，，，，可在事情压力1.0MPa-2.5MPa，，，，，，使用温度-29-650℃情形下正常事情。。。 。。刀型闸阀其闸板具有剪切功效，，，，，，可刮除密封面上的粘着物，，，，，，自动扫除杂物，，，，，，不锈钢闸板可避免侵蚀引起的密封走漏。。。 。。
    电动刀型闸阀

    三、PZ973H-10P DN100废水泥浆电动刀型闸阀产品主要手艺参数

    公称压力（MPa) 壳体试验（MPa) 密封试验（MPa) 事情温度 适用介质
    1.0
    1.6    		 1.5
    2.4    		 1.1
    1.8    		 ≤100℃
    ≤425℃    		 纸浆、污水、煤浆、灰、渣水混和物

    体、盖 闸阀 阀杆 密封面
    不锈钢、碳钢、灰铸铁 碳钢、不锈钢 不锈钢 橡胶、四氟、不锈钢、硬质合金

    四、电动刀型闸阀其他手艺参数备注

    1、刀型闸阀价钱由口径、材质、压力的差别而异，，，，，，恕不宣布价钱
    2、毗连形式：对夹（梅花形、凸耳式、单夹式）、法兰等
    3、传动方法：手动、齿轮传动、气动、电动、电液动等
    4、口径从DN6-DN1200；；；；压力从1.0MPA-2.5MPA；；；；温度-29℃-650℃
    5、材质有：碳钢、不锈钢、球墨铸铁、灰铸铁及其他特殊钢
  • 公称压力 DN L D1 D2 H A B C D N-Φ 电装型号
    0.6
    MPa    		 50 48 90 110 600 215 125 318 197 4-M12 DZ10
    65 48 110 130 670 215 125 318 197 4-M12 DZ10
    80 51 125 150 680 215 125 318 197 4-M16 DZ10
    100 51 145 170 700 215 125 318 197 4-M16 DZ10
    125 57 175 200 720 215 125 318 197 8-M16 DZ10
    150 57 200 225 790 215 125 318 197 8-M16 DZ10
    200 70 255 280 850 215 125 363 197 8-M16 DZ15
    250 70 310 335 1100 215 125 363 197 12-M16 DZ20
    300 76 362 395 1180 215 125 363 197 12-M20 DZ20
    350 76 412 445 1280 215 125 363 197 12-M20 DZ30
    400 89 462 495 1460 215 125 363 197 16-M20 DZ45
    450 89 518 550 1600 240 235 437 277 16-M20 DZ45
    500 114 568 600 1800 240 235 437 277 16-M20 DZ60
    600 114 670 705 2100 240 235 437 277 20-M22 DZ60
    700 127 775 810 2300 274 260 526 283 24-M22 DZ90
    800 127 880 920 2500 274 260 526 283 24-M27 DZ120
    900 154 980 1020 2700 319 295 554 309 24-M27 DZ180
    1000 165 1080 1120 2900 319 295 554 309 28-M27 DZ250
    1200 190 1295 1340 2300 319 295 554 309 32-M27 DZ250
    1.0
    MPa    		 50 48 100 125 600 215 125 318 197 4-M16 DZ10
    65 48 120 145 670 215 125 318 197 4-M16 DZ10
    80 51 135 160 680 215 125 318 197 4-M16 DZ10
    100 51 155 180 700 215 125 318 197 8-M16 DZ10
    125 57 185 210 720 215 125 318 197 8-M16 DZ10
    150 57 210 2400 790 215 125 363 197 8-M20 DZ15
    200 70 265 295 850 215 125 363 197 8-M20 DZ20
    250 70 320 350 1140 215 125 363 197 12-M20 DZ20
    300 76 368 400 1180 215 125 363 197 12-M20 DZ30
    350 76 428 460 1280 215 125 363 197 16-M20 DZ30
    400 89 482 515 1460 240 235 437 277 16-M22 DZ45
    450 89 532 565 1600 240 235 437 277 20-M22 DZ45
    500 114 585 620 1800 240 235 437 277 20-M22 DZ60
    600 114 685 725 2100 240 235 437 277 20-M27 DZ60
    700 127 800 840 2300 274 260 526 238 24-M27 DZ120
    800 127 898 950 2500 319 295 554 309 24-M30 DZ180
    900 154 1005 1050 2700 319 295 554 309 28-M30 DZ180
    1000 165 1115 1160 2900 319 295 554 309 28-M30 DZ250
    1200 190 1325 1380 3400 319 295 554 309 32-M36 DZ258

  • 电动刀型闸阀
