手动闸阀型号规格大全及图片图解
手动闸阀型号规格大全及图片图解，，，，手动闸阀型号规格大全：
常见型号：Z41H-16C、Z45X-10/16/25、J11W-10/16/25、Z43H-10/16/25
适用介质：水、蒸汽、油品、酸、碱、水、气等

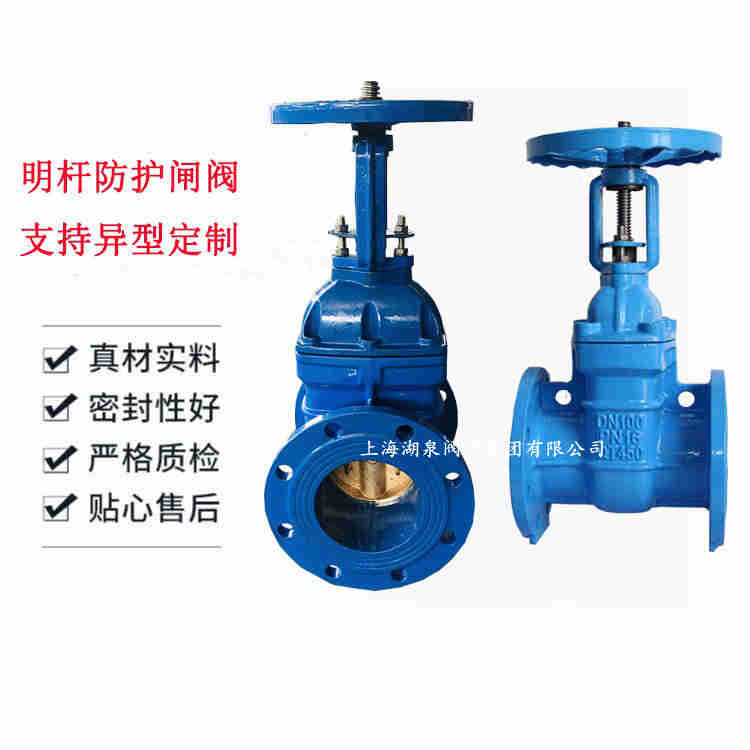

常见手动闸阀型号有：

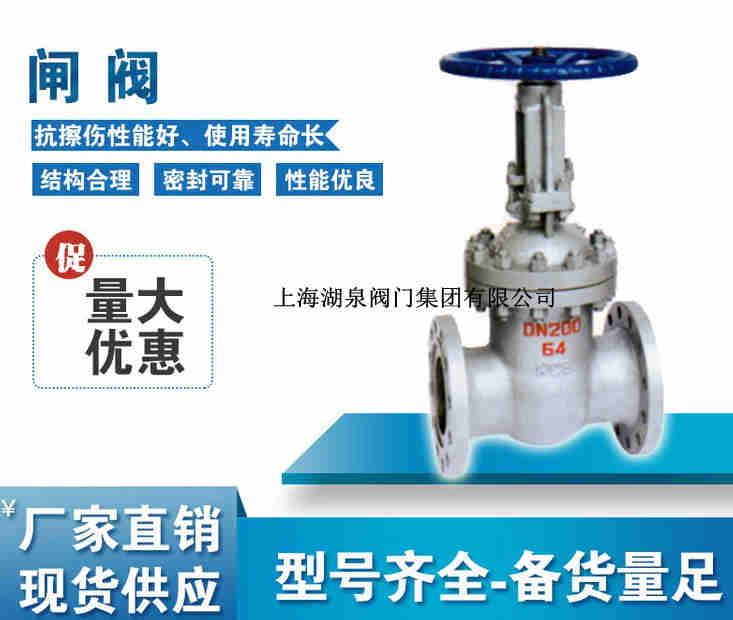

铸钢法兰闸阀型号Z41H，，，，Z41Y
不锈钢法兰闸阀型号Z41W

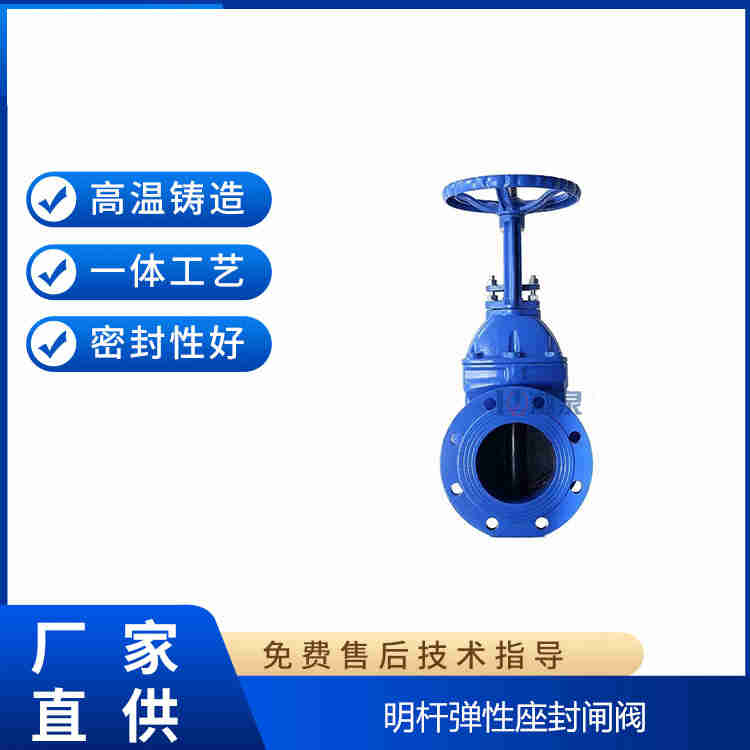

球墨铸铁法兰闸阀型号Z45X，，，，Z41X
灰铸铁法兰闸阀型号Z41T ，，，，Z45T
螺纹闸阀型号 Z11T，，，， Z11H，，，， Z11Y ，，，，Z11W
刀闸阀型号Z73W，，，， Z73X ，，，，Z73Y
闸阀型号体例体现要领：
闸阀附加代号：WZ体现波纹管闸阀、DZ低温闸阀、NKZ真空闸阀、PZ刀型闸阀；；；；；
闸阀类型体现：Z；；；；；
驱动方法体现：手动无代号（凭证划定通常省略）、2电液动、3涡轮蜗杆、5-锥齿轮传动、6气动、9-电动；；；；；
毗连方法体现：4法兰毗连，，，，6焊接，，，，7对夹式；；；；；结构形式体现：0弹性闸板、1明杆模式单闸板、2-明杆模式双闸板、3-明杆平行式单闸板、4-明杆平行式双闸板、5确杆模式单闸板、6暗杆楔式双闸板、7暗杆平行单闸板、9暗杆平行双闸板；；；；；
密封质料质料：W阀体直接加工、T合金、X橡胶、F氟塑料，，，，H-Cr不锈钢，，，，Y硬质合金、M蒙乃尔合金；；；；；
压力品级体现：PN1.0-32Mpa，，，，16=1.6MPA体现压力为十六公斤，，，，150LB-1500LB体现美标磅级压力，，，，5-63K体现日级压力；；；；；
阀体质料体现：Z-灰铸铁、Q球墨铸铁，，，，T合金，，，，C碳钢、P不锈钢304，，，，R不锈钢316，，，，V铬钼钒钢 。。。。 。
(一)、闸 阀：
闸阀是指启闭体(闸板)由阀杆发动，，，，沿阀座密封面作升降运行的阀门，，，，可接通或截断流体的信道 。。。。 。闸阀流动阻力� 。。。。 。�，，，启闭省力，，，，普遍用于种种介质管道的启闭 。。。。 。当闸阀部分开启时，，，，在闸板背后爆发涡流，，，，易引起闸板侵蚀和振动，，，，也易损坏阀座的密封面，，，，修理难题 。。。。 。因此，，，，闸阀一样平常不作节约用 。。。。 。
1、闸阀的结构特点：
闸阀由下阀体、上阀盖、闸板、阀杆、手轮、密封圈等零件组成 。。。。 。
（1）闸板：分为楔式刚性单闸板、楔式弹性单闸板、楔式双闸板、双闸板等
（2）阀杆：明确杆和暗杆 。。。。 。明杆是阀杆随闸板开启或关闭而升降；；；；；暗杆是阀杆随闸板启闭只是旋转升降，，，，阀杆位置无转变 。。。。 。

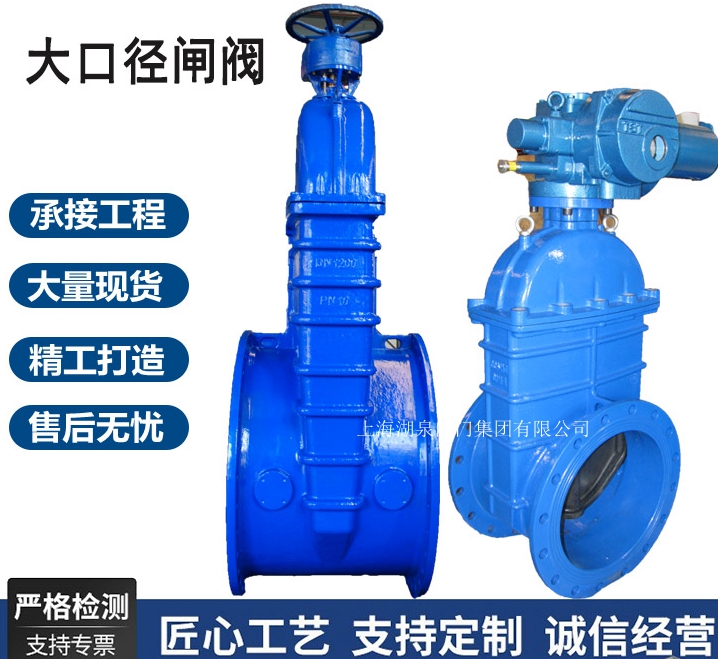

（3）小直径的闸阀一样平常为手动，，，，大直径的闸阀可为正齿轮传动或电念头传动 。。。。 。
2．闸阀的应用规模：
灰铸铁和球铸铁闸阀的参数规模：
公称压力 PN0.1~4.0Mpa；；；；；
公称直径 DN50~1800mm；；；；；
毗连形式 法兰毗连
钢制闸阀的参数规模：
公称压力 PN0.1~4.0Mpa；；；；；
公称直径 DN50~1800mm；；；；；
毗连形式 法兰毗连
3、注重事项：
1)不宜用以调理介质压力和流量；；；；；
2)适用于结焦场合，，，，但弹性闸板和双闸板闸阀不宜应用；；；；；

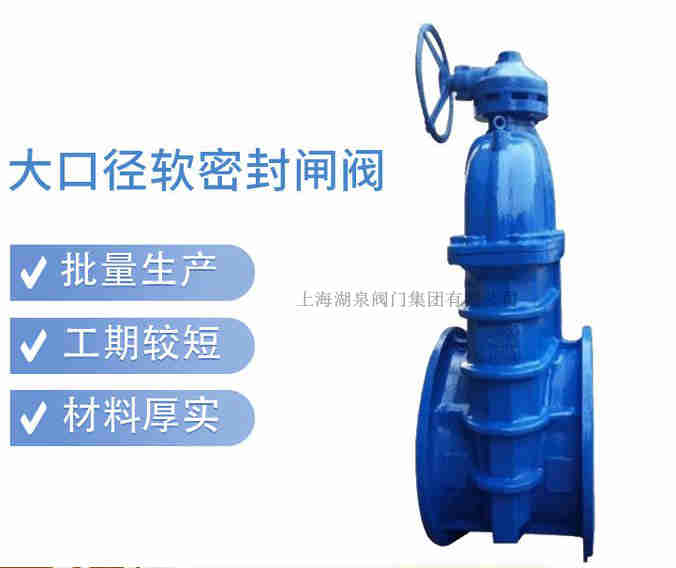

3)大口径或高压闸阀，，，，可装置旁通阀以减小主闸阀启闭力矩；；；；；
4)关于密封性能要求很高的场合，，，，阀杆应接纳波纹管密封；；；；；
