产品名称：厂家直销电动法兰蝶阀dn150[ 2022-09-06 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳固：实验全历程质量监控，，详尽入微全方位检测！

: 价钱合理：高效内部本钱控制，，镌汰了开支，，让利于客户

: 交货快捷：先进生产流水线，，富足的备货，，缩短了交货期！

产品介绍
规格尺寸

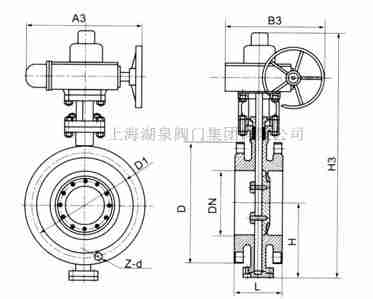

结构图片

一、厂家直销电动法兰蝶阀dn150产品介绍

上海AG旗舰厅阀门集团有限公司 D941X-10P DN150电动法兰蝶阀简介: D941X-10P DN150电动法兰不锈钢蝶阀的结构原理尤其适合制作大口径阀门蝶阀的蝶板装置于管道的直径偏向。。。。。 D941X-10P DN150电动法兰不锈钢蝶阀简介: D941X-10P DN150电动法兰不锈钢蝶阀的结构原理尤其适合制作大口径阀门蝶阀的蝶板装置于管道的直径偏向。。。。。密封面之间无摩擦传动,具有抗磨损、机械性能好、耐高温、耐高压及使用寿命长等特点,按毗连方法差别分为对夹式和法兰,可用于多种差别管道,以及具有侵蚀性介质的场合。。。。。

二、厂家直销电动法兰蝶阀dn150产品原理

电动法兰蝶阀使用电动执行器输入0-10毫安的标准信号，，电机组发动齿轮涡轮蜗杆转角力矩发动碟板旋转。。。。。阀门处于完全开启位置时，，蝶板厚度是介质流经阀体时唯一的阻力，，因此通过该阀门所爆发的压力降很小，，故具有较好的流量控制特征。。。。。电动法兰蝶阀有弹性密封和金属的密封两种密封型式。。。。。弹性密封阀门，，密封圈可以镶嵌在阀体上或附在蝶板周边。。。。。接纳金属密封的阀门一样平常比弹性密封的阀门寿命长，，但很难做到完全密封。。。。。金属密封能顺应较高的事情温度，，弹性密封则具有受温度限制的缺陷。。。。。若是要求电动法兰蝶阀作为流量控制使用，，主要的是准确选择阀门的尺寸和类型。。。。。

三、厂家直销电动法兰蝶阀dn150产品结构特点

软硬层叠式金属密封结构：蝶板密封圈接纳软硬层叠式不锈钢片和柔性石墨板的密封面，，使其具有金属硬密封和弹性密封的双重优点，，无论在低温顺高温工况下均具有优良的密封性能。。。。。双向密封：因密封面锥角小于密封质料的磨擦角，，蝶板关到密封位置时连忙实现自锁，，并能遭受一定的反向压力攻击。。。。。防火结构：全金属结构自己具有火灾清静的特征。。。。。阀体密封面：接纳堆焊硬质合金或不锈钢，，使得密封面强度高、硬度好、耐磨损，，可一连启闭60000次以上而无损伤。。。。。密封圈：密封圈由压板夹在蝶板上，，易于装置、调理和替换。。。。。阀杆的上、下部位装有轴套，，避免磨损和粘连，，提高了使用寿命。。。。。三维偏心硬密封蝶阀操作无邪、省力、利便、可靠，，毗连方法有法兰、对夹、对焊、凸耳对夹。。。。。既可截断介质，，也可恣意调理介质流量。。。。。

四、厂家直销电动法兰蝶阀dn150产品手艺参数

电源电压	AC220/380V，，50/60Hz
输着力矩	50N·M～2000N·M
行动规模	0～90° 0～360°
行动时间	15秒/30秒/60秒
保�；；ぷ爸�	过热保�；；�
情形温度	-30°～60°
手动操作	同附带手柄操作
限位	电气、机械二重限位
防护品级	相当于IP-65
防爆品级	ExdII BT4；；；有要求可定制ExdII BT6
位置丈量	可选装开关或电位计
驱动电机	8W/E
进线接口	PE1/2〞进线线锁

五、厂家直销电动法兰蝶阀dn150产品主要零部件质料

零件名称	质料名称
阀体	铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板	铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢
密封圈	橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨质料
阀杆	2Cr13、1Cr13不锈钢、铬钼钢
填料	聚四氟乙烯、柔性石墨

公称通经(DN)	主要尺寸			法兰尺寸
	主要尺寸			1.0MPa			1.6MPa			2.5MPa
	L1	H1	H	D	D1	z-Фd	D	D1	z-Фd	D	D1	z-Фd
50	108	530	112	165	125	4-18	165	125	4-18	165	125	4-18
65	112	530	115	185	145	4-18	185	145	4-18	185	145	8-18
80	114	565	120	200	160	4-18	200	160	8-18	200	160	8-18
100	127	600	138	220	180	8-18	220	180	8-18	235	190	8-22
125	140	640	164	250	210	8-18	250	210	8-18	270	220	8-26
150	140	705	175	285	240	8-22	285	240	8-22	300	250	8-26
200	152	775	200	340	295	8-22	340	295	12-22	360	310	12-26
250	165	945	243	395	350	12-22	405	355	12-26	425	370	12-30
300	178	1070	250	445	400	12-22	460	410	12-26	485	430	16-30
350	190	1140	280	505	460	16-22	520	470	12-26	555	490	16-33
400	216	1210	305	565	515	16-26	580	525	16-26	620	550	16-36
450	222	1335	350	615	565	20-26	640	585	16-30	670	600	20-36
500	229	1415	380	670	620	20-26	715	650	20-30	730	660	20-36
600	267	1605	445	780	725	20-30	840	770	20-33	845	770	20-39
700	292	1844	480	895	840	24-30	910	840	24-36	960	875	24-42
800	318	2040	530	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	330	2255	580	1115	1050	28-33	1125	1050	28-39	1185	1090	28-48
1000	410	2380	650	1230	1160	28-36	1255	1170	28-42	1320	1210	28-56
1200	470	2640	760	1455	1380	32-39	1485	1390	32-48	1530	1420	32-56
