产品名称：烟气三通电动调理阀[ 2021-01-21 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳固：实验全历程质量监控，，，，，详尽入微全方位检测！

: 价钱合理：高效内部本钱控制，，，，，镌汰了开支，，，，，让利于客户

: 交货快捷：先进生产流水线，，，，，富足的备货，，，，，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、烟气三通电动调理阀产品介绍

上海AG旗舰厅阀门有限公司烟气电动三通分（合）流调理阀接纳双阀芯上下导向结构，，，，，配用气动执行机构或者电动执行机构机构，，，，，阀体为三通结构，，，，，即一进两出（分流型），，，，，两进一出（合流型），，，，，从而达到流体混淆升温或降温，，，，，或流体不等量分流，，，，，知足差别工矿的使用要求。。。。。该阀体具有结构紧凑、重量轻、行动迅速、压降损失小、阀容量大、流量特征和维修利便等优点。。。。�？？？？捎糜诟� 种差别的事情条件，，，，，特殊适用于石油工业热交流器的温度控制系统和其他的各行业的自动化控制系统。。。。。本系列产品有常温型、高温型、低温型、调理切断型、波纹管密封型等多种型式。。。。。产品公称压力品级有 PN1.6、4.0 6.4；；；；；；阀体口径规模 DN20-DN300；；；；；；适用流体温度-150℃-+560℃规模内多种层次；；；；；；泄露品级氛分为Ⅳ级、Ⅴ级、Ⅵ级；；；；；；流量特征有直线、等百分比。。。。。多种规格可供选择。。。。。 AG旗舰厅阀门烟气三通电动调理阀接纳�？？？？榛杓�，，，，，可接纳差别组合、配用种种附件。。。。。上海AG旗舰厅烟气三通电动调理阀由PS系列和3810系列直行程电动执行机构和低流阻直通单座阀组成。。。。。(也可配其它品牌直行程执行机构)。。。。。执行机构为电子式一体化结构，，，，，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,抵达对压力、流量、液位、温度等工参数的调理。。。。。三通调理阀具有行动迅速、连线简朴、流量大、体积小、调理精度高等特点。。。。。

二、烟气三通电动调理阀产品事情原理

上海AG旗舰厅阀门三通电动调理阀有3个收支口与管道相连，，，，，相当于两台单座阀合成一体。。。。。按作用方法分为三通合流调理阀和三通分流调理阀两种。。。。。合流调理阀是两种流体通过阀加以混淆，，，，，例如两种差别温度的流体通过阀混淆温度介于前两者之间的流体。。。。。这种阀有两个入口和一个出口。。。。。分流调理阀是把一种流体通过阀后分成两路，，，，，当阀在关闭一个出口的同时就翻开了另一个出口，，，，，这种阀有一个入口和两个出口。。。。。

三、烟气三通电动调理阀产品结构特点

1、上海AG旗舰厅电动三通调理阀的分流调理阀事情时，，，，，一个通路处全关，，，，，另一个通路在全开的位置，，，，，关闭时受力与单座阀相似。。。。。
2、AG旗舰厅阀门三通调理阀是由单、双座阀改型而成，，，，，并使用阀芯自身导向，，，，，替换气开气闭时，，，，，必需替换执行机构。。。。。
3、由于小口径不平衡力小，，，，，当DN≤80时，，，，，合流调理阀可以用于分流场合。。。。。
4、上海AG旗舰厅三通电动调理阀阀芯与套筒阀的套筒一样，，，，，其节约面积又开打窗口和打小孔两种，，，，，后者有降低噪声、镌汰共振的功效。。。。。三通调理阀中的合流调理阀和分流调理阀的阀芯位置: 合流调理阀和分流调理阀芯位置纷歧样，，，，，合流调理阀的阀芯位于两阀座之内，，，，，分流阀的阀芯位于两阀座之外，，，，，这样设计阀芯，，，，，可以使流动偏向将阀芯处于流开状态，，，，，合流调理阀能稳固操作。。。。。以是，，，，，一样平常而言，，，，，合流调理阀应用于合流的场合，，，，，分流调理阀应用于分流的场合。。。。。

四、烟气三通电动调理阀产品手艺参数

公称通径mm	合流	25	32	40	50	65	80	100	125	150	200	250	300
	分流	25	32	40	50	65	80	100	125	150	200	250	300
阀座通径mm		26	32	40	50	65	80	100	125	150	200	250	300
额定流量系数kv	合流	8.5	13	21	34	53	85	135	210	340	535	800	1260
	分流	8.5	13	21	34	53	85	135	210	340	535	800	1260
公称压力(MPa)		0.6,1.6，，，，， 2.5，，，，， 4.0，，，，， 6.4
行程(mm)		16		25		40			60			100
流量特征		直线
事情温度℃		-40～230℃(常温型)，，，，，散热片式230～450℃(中温型)，，，，，特殊订货-100～600℃
法兰尺寸		切合JB78-59、JB79-59标准，，，，，可按JB/79.1-94、JB、ANSI、JIS、DIN 等标准订货生产
阀体材质		WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
阀芯材质		1Cr18Ni9，，，，，SS304，，，，，0Cr18Ni12Mo2Ti，，，，，SS316，，，，，ZG1Cr18Ni9Ti
阀体型式		三通双座铸造球型阀
上阀盖型式		通俗式（常温），，，，，散热片式（中温），，，，，长颈式（低温）
配用电动执行机构型号	PSL	PSL-202		PSL-204		PSL-208			PSL-312			PSL325
	361L	361LSA-20		361LSB-30		361LSB-50			361LSC-65			361LSC-99
	防爆型	361LXA-20		361LXB-30		361LXB-50

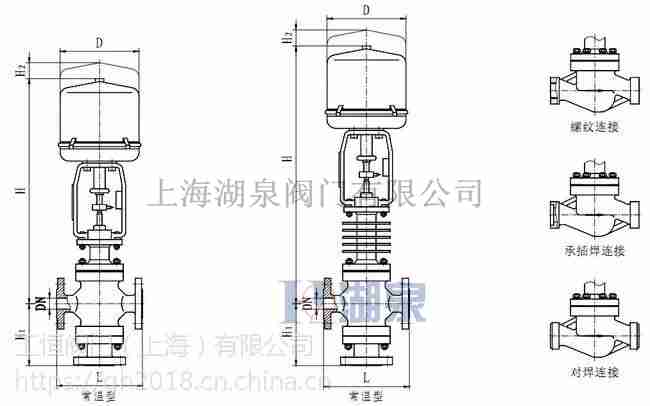

五、烟气三通电动调理阀产品形状尺寸

公称通径(mm)			25	32	40	50	65	80	100	125	150	200	250	300
L(mm)	PN1.6MPa		185	200	220	250	275	300	350	410	450	550	640	740
	PN4.0MPa		190	210	230	255	285	310	355	425	460	560	660	760
	PN6.4MPa		200	210	235	265	295	320	370	440	475	570	670	770
H1(mm)	PN1.6MPa		140	150	160	180	200	220	220	256	278	322	465	580
	PN4.0MPa		150	160	170	190	220	232	256	295	313	372	474	585
	PN6.4MPa		160	170	180	200	220	242	266	300	318	382	474	585
配PSL	H(mm)	通俗型	775	781	775	790	819	820	810	917	927	947	1252	1545
	H(mm)	散热片型	905	911	905	920	766	983	973	1116	1126	1144	1805	1825
	D(mm)		176
	重量(KG)		61.5	64.5	69.5	76.5	109	132	164	207	267	395	430	480
配361L	H(mm)	通俗型	538	544	660	675	744	745	735	972	982	1027	1204	1265
	H(mm)	散热片型	668	674	790	805	691	908	898	1171	1181	1224	1440	1502
	D(mm)		225							310
	重量(KG)		69	72	85	92	124	147	179	260	320	448	627	780
