电动插板阀dn400型号及参数、图片

[ 2023-05-17 ]

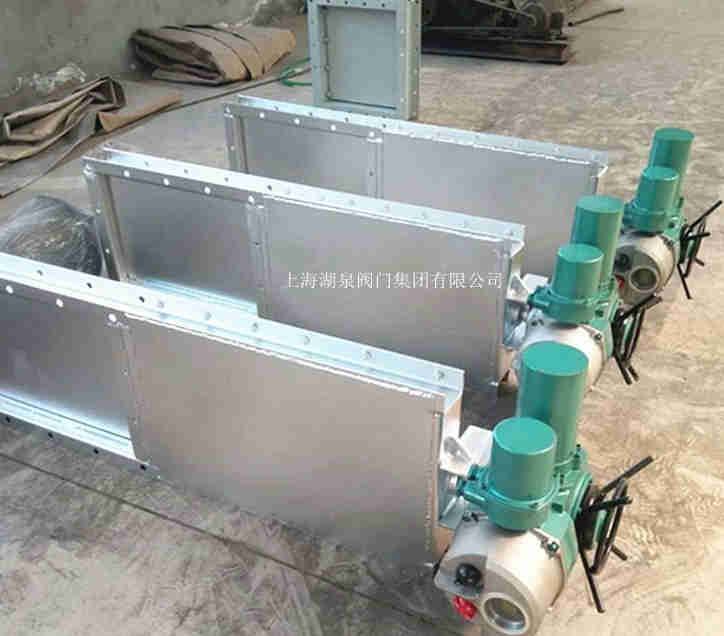

上海AG旗舰厅阀门集团有限公司电动插板阀dn400型号及参数、图片 ,,,,,电动插板阀启闭件是闸板 ,,,,,闸板的运动偏向与流体偏向相笔直 ,,,,,电动插板阀只能作全开和全关 ,,,,,不可作调理和节约。。闸板有两个密封面 ,,,,,最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异。。原理:闸板上开有一个通径巨细的圆口 ,,,,,通过闸板启闭使得闸板上圆口跟通径做完全脱离和相吻合的行动。。本阀接纳优质碳素钢焊接结构 ,,,,,强度高 ,,,,,性能好 ,,,,,使用寿命长 ,,,,,丝杆及螺毋接纳了软防护罩结构 ,,,,,不受外界粉尘影响。。该闸门主要由框架、丝杆螺毋、闸板、装置组成 ,,,,,电机的转动 ,,,,,使丝杆带着丝杆螺毋和闸板作水平偏向的往复运动 ,,,,,抵达阀门的启闭目 。。
 插板阀
公称通径规模:DN50-DN500
公称压力规模:1.0MPa-1.6MPa
材质:铸钢、不锈钢
闸板材质:2Cr13、201、304、316、316L
毗连形式:对夹式
阀座密封圈:丁腈橡胶、三元乙丙橡胶、氟橡胶
堆焊2Cr13、、硬质合金
填料密封:石墨盘根 ,,,,,四氟盘根
 电动阀

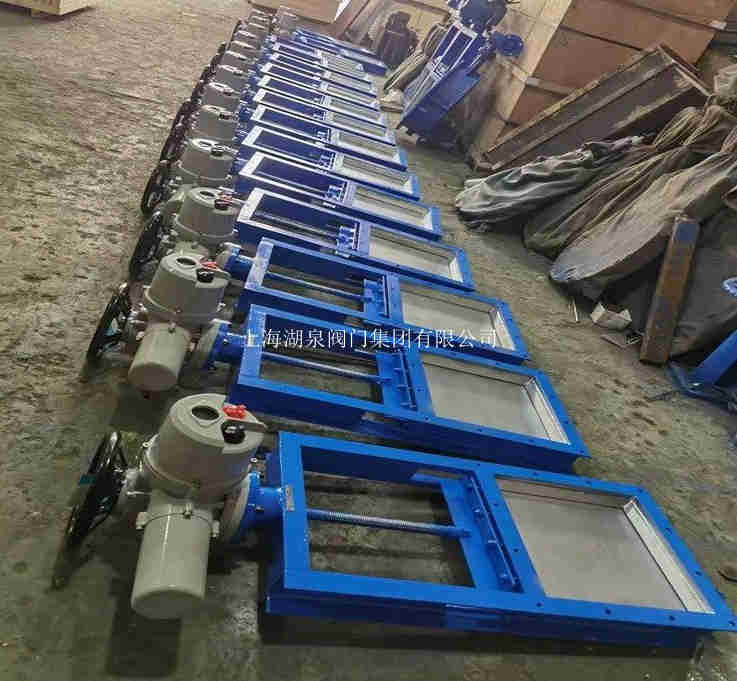

我公司电动插板阀它具有结构简朴、操作利便、密封性好等优点 ,,,,,普遍应用于市政工程给水排水管道中作疏水及调理用。。电动插板闸阀是一种使用介质自己能量来驱动的阀门 ,,,,,不需要外加能源就可以实现自动开关行动。。因此被普遍地应用于石油、化工以及冶金等行业的生产历程中控制工艺参数的自动化控制系统中。。电动插板闸阀的结构形式有楔式(单闸板或双闸板)、平行式(双闸板或三岔管)清静行卧式和斜卧式四种;;;;;其毗连方法为法兰毗连和对夹毗连;;;;;按密封面设置可分为楔式(单闸极对夹)平形槽面和凹面型两种结构型式。。按事情压力品级的差别可划分出差别的压力品级系列:即pn1.0-pn2.5共十四个压力级;;;;;公称通径规模dn15-dn1200mm共有30多种规格产品可供选择使用。。
 电动插板阀

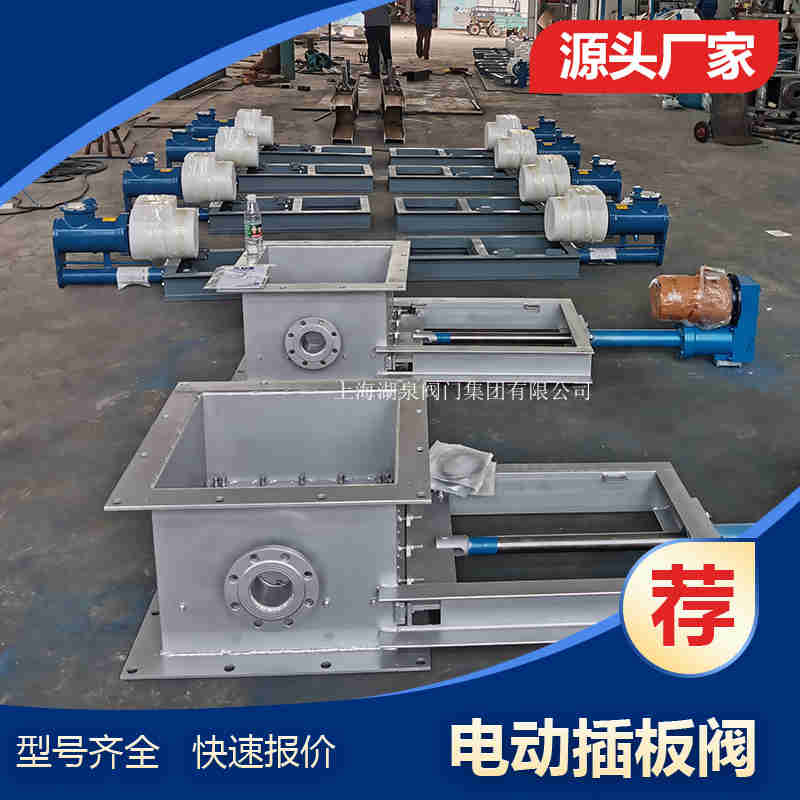

电动插板阀主要由柜架、闸板DDT电动推杆等零件组成。。事情时 ,,,,,连杆受电推力作用发动闸板作水平偏向的往复运动 ,,,,,抵达阀门的启闭目的,本阀门结构简朴、重量轻、操作利便 ,,,,,本阀接纳优质碳素钢焊接结构 ,,,,,强度高 ,,,,,性能好 ,,,,,使用寿命长 ,,,,,丝杆及螺毋接纳了软防护罩结构 ,,,,,不受外界粉尘影响。。该闸门主要由框架、丝杆螺毋、闸板、装置组成 ,,,,,电机的转动 ,,,,,使丝杆带着丝杆螺毋和闸板作水平偏向的往复运动 ,,,,,抵达阀门的启闭目 。。

   种别Category        A×A        B×B       C×C      L     H     D0    n-d
 单向
           One-wa     220×200    256×256   296×296   100   820   300   8-φ12
                      250×250    306×306   346×346   100   930   340   8-φ14
                      300×300    356×356   396×396   100   1050  380   8-φ14
                      400×400    456×456   496×496   100   1140  445   12-φ14
                      450×450    510×510   556×556   120   1450  530   12-φ18
                      500×500    560×560   606×606   120   1610  580   16-φ18
双向 Two-way          600×600    660×660   706×706   120   1830  450   16-φ18

种别Category            A×A        B×B      C×C      L     H     D0   n-d
单向
         One-way      220×200   256×256   296×296   100   820   300   8-φ12
                      250×250   306×306   346×346   100   930   340   8-φ14
                      300×300   356×356   396×396   100   1050  380   8-φ14
                      400×400   456×456   496×496   100   1140  445   12-φ14
                      450×450   510×510   556×556   120   1450  530   12-φ18
                      500×500   560×560   606×606   120   1610  580   16-φ18
双向
         Two-way      600×600   660×660   706×706   120   1830  450   16-φ18
