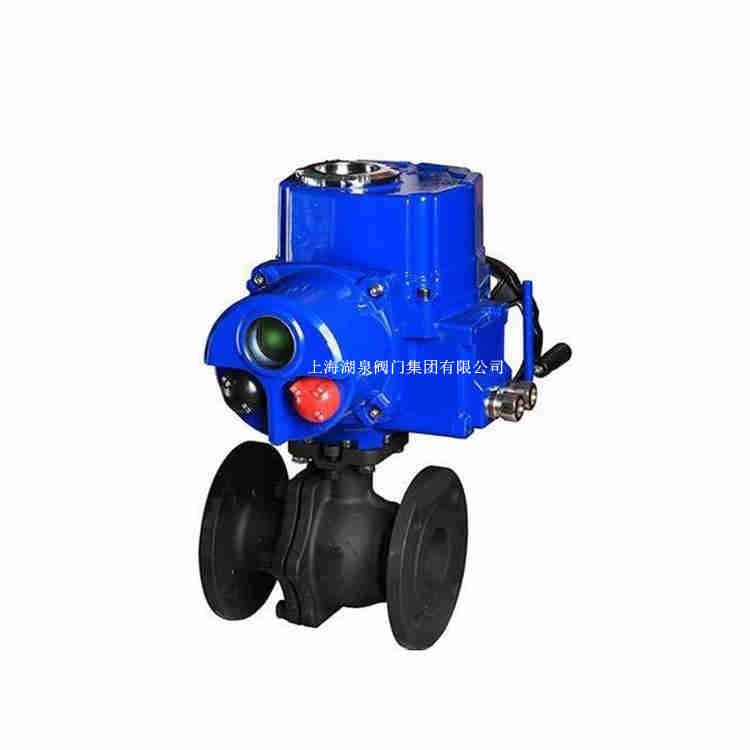

产品名称：电动控制球阀Q941F-16C dn80[ 2022-08-18 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳固：实验全历程质量监控，，详尽入微全方位检测！

: 价钱合理：高效内部本钱控制，，镌汰了开支，，让利于客户

: 交货快捷：先进生产流水线，，富足的备货，，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、电动控制球阀Q941F-16C dn80 产品介绍

上海AG旗舰厅阀门集团有限公司电动控制球阀生产厂家，，AG旗舰厅电动球阀由电动执行机构和球阀配合组成的组合体,用于控制流体的开关或者调理流体巨细流量的电动自动控制阀门。。。。。。体积小、重量轻、装置尺寸... 适用于经常操作、两位切断、调理的场合。。。。。。电动球阀与执行机构的毗毗邻纳直连方法,电动执行机构内置伺服系统,无须另配伺服放大器,输入 4~20mA 信号及 220V AC 电源即可控制运转。。。。。。是一种可接纳智能操作的流体装备,通过控制系统来远程操作启闭,不需要举行人力操作,清静可靠,是工业自动化控制系统中的主要执行机构。。。。。。

二、电动控制球阀Q941F-16C dn80产品手艺参数

1、输入信号：4～20mADC 1-5VDC 220VAC开关接点信号
2、阀位输出信号： 4～20mADC，，负载电阻：≤500Ω
3、区分率:高于1/200
4、死区：0.4～1.2%可调
5、信号隔离：输入信号,输出信号,电源三隔离
6、故障状态：可设定为0-100%全行程恣意位置
7、事情温度：-10～55℃
8、相对湿度：≤90%（不凝聚）
9、位置转换精度：±0.5%
10、绝缘电阻: ≥100MΩ(500VDC.)
11、绝缘强度: 2000VAC，，1分钟（输入对输出对电源对地）
12、接纳奇异的电制动线路，，因而定位精度高，，执行机构迅速，，启动阻止迅速,
运行平稳。。。。。。同时具有抗滋扰、抗浪涌电压、防击穿能力强的特点。。。。。。
13、适用于行动频仍的调理回路，，当接通一连率为25%时，，每小时行动次数可达630-1200次。。。。。。

三、电动控制球阀Q941F-16C dn80产品参数主要性能指标

公称通径 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数KV	21	38	72	112	170	273	384	512	940	1452	2222	3589	5128	7359
允许压差(MPa)	≤ 公称压力
行动规模	0～90°、0～360°
泄露量Q	按GB/T4213-92，，小于额定KV0.01%
基本误差	±1%
回差	±1%
死区	≤1%(可调)
可调规模	250：1								350：1

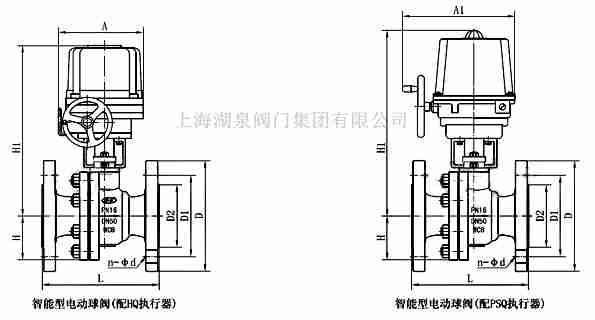

四、电动控制球阀Q941F-16C dn250 主要规格尺寸

Q941F-16
通径DN		L	D	K	D1	n-Φd	b	f	H	W
mm	in	L	D	K	D1	n-Φd	b	f	H	W
15	1/2″	130	95	65	46	4-Φ14	14	2	190	196
20	3/4″	140	105	75	56	4-Φ14	16	2	195	196
25	1″	150	115	85	65	4-Φ14	16	2	210	196
32	1 1/4″	165	135	100	76	4-Φ18	18	3	220	196
40	1 1/2″	180	145	110	84	4-Φ18	18	3	230	196
50	2″	200	160	125	99	4-Φ18	20	3	265	196
65	2 1/2″	220	180	145	118	4-Φ18	20	3	300	255
80	3″	250	195	160	132	8-Φ18	20	3	325	255
100	4″	280	215	180	156	8-Φ18	22	3	350	255
125	5″	320	245	210	184	8-Φ18	22	3	375	255
150	6″	360	280	240	211	8-Φ22	24	3	420	255
200	8″	400	335	295	266	12-Φ22	24	3	460	255
