电动闸阀型号Z945X一16Q使用要领

[ 2022-06-20 ]
电动闸阀型号Z945X一16Q使用要领电动闸阀型号Z945X-16代表什么意思?
Z - 闸阀
9-电动
4-法兰毗连
5-暗杠
X-橡胶密封
16代表压力
电动闸阀型号Z945X一16Q""
上海AG旗舰厅阀门集团有限公司Z945X一16Q电动软密封闸阀,电转动性座封闸阀,电动软密封闸阀,电动不锈钢软密封闸阀电动明杆式软密封闸阀,电动暗杆软密封闸阀,电动暗杆弹性座封闸阀可凭证用户的要求配装种种电动执行机构,实现远距离控制及自动控制.具有迅速、可靠、.装置利便等优点..可普遍用于自来水等行业。。。。型号 Z945X-16Q 电动软密封闸阀 Z945X-16Q智能防爆调理型电动闸阀 电压AC380V分为明杆软密封闸阀和暗杆软密封闸阀两种。。。。通常在升降杆上有梯形螺纹,通过闸板中心的螺母以及阀体上的... 法兰毗连钢制闸阀通过选用差别的材质，，，，，它普遍适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。。。。 电动软密封闸阀Z945X-16Q优点阀门内外外貌均用无味环氧树脂...适用于公称压力PN1.0～16.0MPa,事情温度80的名种管路上,用于截断或接通管路中的介质。。。。�？善局び没У囊笈渥爸种值缍葱谢�,实现远距离控制及自动控制。。。。

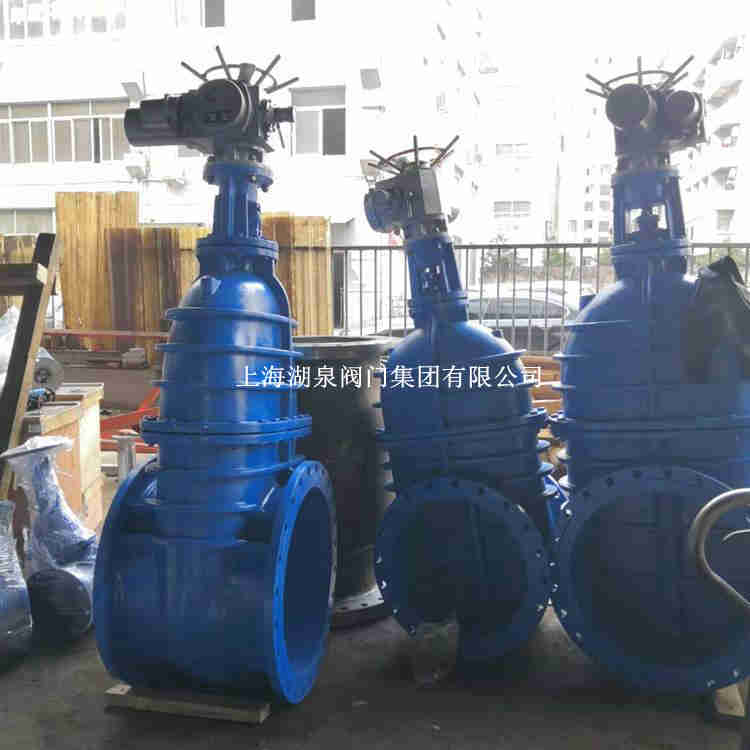

 电动闸阀z945x
电动闸阀型号Z945X一16Q使用要领参数：
通用型号：GN-Z945X-10Q GN-945X-16Q
公称通径：DN50mm~DN500mm
使用温度：≤80℃
使用介质：清水、污水、气体
加长规模：1米~16米（可定制）
阀体材质：QT450（球墨铸铁）
阀杆材质：304、316（不锈钢）
密封特征：弹性橡胶软密封
驱动方法：电动附带手轮机构
毗连标准：GB/T4216.3-1984
结构长度：GB/T12221-1989
压力试验：GB/T13927-1992

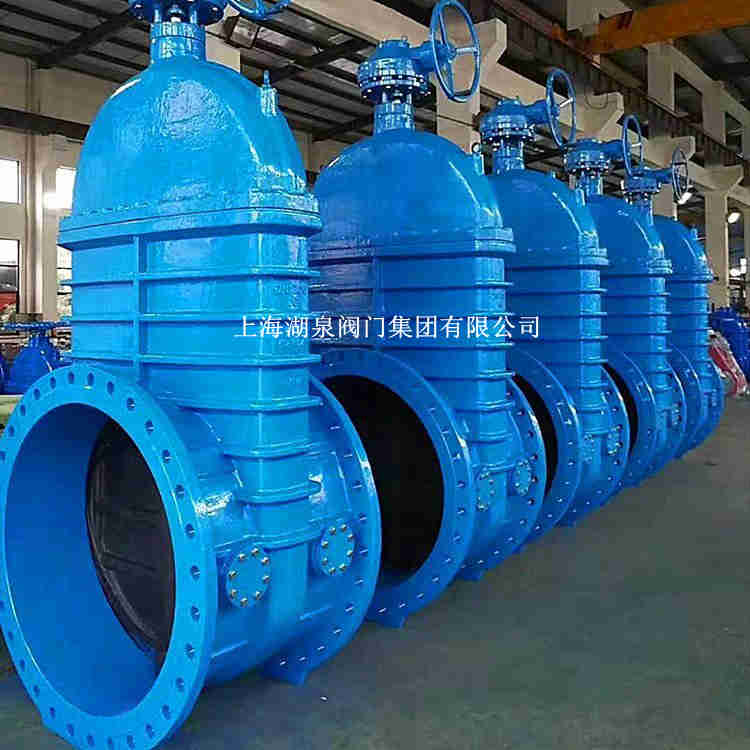

电动闸阀型号

电动闸阀型号Z945X一16Q使用要领主要零部件质料
零部件结构材质表
  材质
序号 零件名称 C P R
1 阀体 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
2 垫片 柔性石墨+不锈钢 PTFE PTFE
3 螺栓 35 304 304
4 阀瓣 WCB+对焊304或stelite、PTFE ZG1Cr18Ni9Ti/PTFE ZG1Cr18Ni12Mo2Ti/PTFE
5 对开环 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
6 阀瓣盖 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
7 阀杆 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
8 螺帽 35 304 304
9 吊环螺栓 35 304 304
10 阀盖 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
11 螺栓 35 304 304
12 垫片 35 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
13 填料 柔性石墨 PTFE PTFE
14 填料压板 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
15 螺帽 35 304 304

 电动闸阀型号Z945X一16Q使用要领主要形状毗连尺寸
DN L D D0 D1 b f z×Φd
50 178 165 125 99 20 3 4×Φ19
65 190 185 145 118 20 3 4×Φ19
80 203 200 160 132 22 3 8×Φ19
100 229 220 180 156 24 3 8×Φ19
125 254 250 210 184 26 3 8×Φ19
150 267 285 240 211 26 3 8×Φ23
200 229 340 295 266 26 3 8×Φ23
250 330 395 350 319 28 3 12×Φ23
300 356 445 400 370 28 4 12×Φ23
350 381 505 460 429 30 4 16×Φ23
400 406 565 515 480 32 4 16×Φ28
450 432 615 565 530 32 4 20×Φ28
500 457 670 620 582 34 4 20×Φ28
600 508 780 725 682 36 5 20×Φ31
