产品名称：j941h-40电动阻止阀厂家[ 2021-11-03 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳固：实验全历程质量监控，，，， ， ，详尽入微全方位检测！
价钱合理：高效内部本钱控制，，，， ， ，镌汰了开支，，，， ， ，让利于客户
交货快捷：先进生产流水线，，，， ， ，富足的备货，，，， ， ，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、j941h-40电动阻止阀厂家产品介绍

    上海AG旗舰厅阀门集团有限公司j941h-40电动阻止阀厂家可以装置在管道的任何位置上，，，， ， ，介质从下往上。。。 。。该电动阻止阀产品设计制造按标准GB12235，，，， ， ，结构合理,密封可靠,性能优良,造型雅观。。。 。。合金钢阻止阀适用于 的蒸汽、油品管道上，，，， ， ，不锈钢阻止阀适用于种种腐性介质的管道上，，，， ， ，有优异的防腐性的足够的强度。。。 。。截智能一体化电动阻止阀 高压阻止阀止阀的启闭件是塞形的阀瓣，，，， ， ，密封面呈平面或锥面，，，， ， ，阀瓣沿流体的中心线作直线运动。。。 。。阀杆的运动形式，，，， ， ，有升降杆式（阀杆升降，，，， ， ，手轮不升降），，，， ， ，也有升降旋转杆式（手轮与阀杆一起旋转升降，，，， ， ，螺母设在阀体上）。。。 。。在该电动阻止阀中，，，， ， ，阀瓣和阀座通常是基于柱塞原理设计的。。。 。。阀瓣磨光成柱塞与阀杆相毗连，，，， ， ，密封是由套在柱塞上的两个弹性密封圈实现的。。。 。。两个弹性密封圈用一个套环离隔，，，， ， ，并通过由阀盖螺母施加在阀盖上的载荷把柱塞周围的密封圈压牢。。。 。。弹性密封圈能够替换，，，， ， ，可以接纳种种各样的质料制成，，，， ， ，该阀门主要用于"开"或者"关"，，，， ， ，可是备有特制形式的柱塞或特殊的套环，，，， ， ，也可以用于调理流。。。 。。

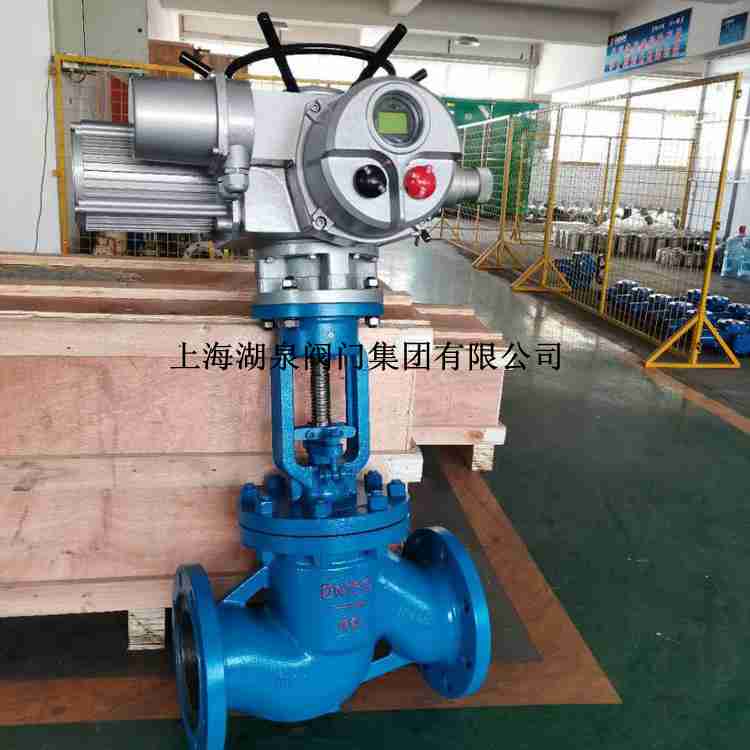

    j941h-40电动阻止阀厂家
    电动阻止阀

    二、j941h-40电动阻止阀厂家产品手艺参数

    凭证通道偏向
    1、直通式阻止阀;
    2、直流式阻止阀;
    在直流式或Y形阻止阀中，，，， ， ，阀体的流道与主流道成一斜线，，，， ， ，这样流动状态的破损水平比通例阻止阀要�。。。 。。�，，， ， ，因而通过阀门的压力损失也响应的小了。。。 。。
    3、角式阻止阀;
    在角式阻止阀中，，，， ， ，流体只需改变一次偏向，，，， ， ，以致于通过此阀门的压力降比通例结构的阻止阀小。。。 。。
    4、柱塞式阻止阀;
    公称压力
    Pressure Class    		 试验压力Testpressure
    壳体Shell 密封（水）
    Seat(water)    		 密封（气）
    Seat(Air)    		 上密封 （水）
    Back Seat (water)
    4.0 6.0 4.4 0.6 4.4

    公称压力4.0MPa
    DN L D D1 D2 D6 b f2 f Z-d H Weight
    50(DZW10I) 230 160 125 100 88 20 4 3 4-18 645 61
    65(DZW10I) 290 180 145 120 110 22 4 3 8-18 690 75
    80(DZW20I) 310 195 160 135 121 22 4 3 8-18 715 84
    100(DZW30) 350 230 190 160 150 24 4.5 3 8-23 770 101
    125(DZW45) 400 270 220 188 176 28 4.5 3 8-25 782 207
    150(DZW60) 480 300 250 218 204 30 4.5 3 8-25 875 226
    200(DZW90I) 600 375 320 282 260 38 4.5 3 12-30 1160 339
