电动暗杆楔式闸阀z945T/W dn600的手艺性能特点

[ 2021-10-21 ]
上海AG旗舰厅阀门集团有限公司Z945T/W电动暗杆楔式闸阀接纳多回转电动装置,,,,,,用以驱动和控制电动阀门的开启和关闭,,,,,,操作职员可以在控制室内远距离对电动暗杆闸阀举行控制,,,,,,也可以现场手动操作,,,,,,也可以与盘算机配合实现盘算机自动控制。。。。。。AG旗舰厅阀门电动暗杆闸阀普遍应用于排水、供热、电站、化工、采矿等工程,,,,,,知足了现代工、农业的自动化要求。。。。。。普遍用于石油、化工、制药、电力等行业,,,,,,在公称压力≤1.0Mpa的蒸气、水、油品等介质的管路上作启闭作用。。。。。。Z945T/W-10型电动暗杆楔式闸阀普遍用于石油、化工、制药、电力等行业,,,,,,在公称压力≤1.0Mpa的蒸气、水、油品等介质的管路上作启闭作用。。。。。。闸阀暗杆,品质包管,厂家大厂家直销,没有中心商赚差价,厂家直销差价,报价合理,产销履历富厚,多年阀门行业履历,相助商,工程各个系列,专业生产种种闸阀,欧洲品质,十多年产销..

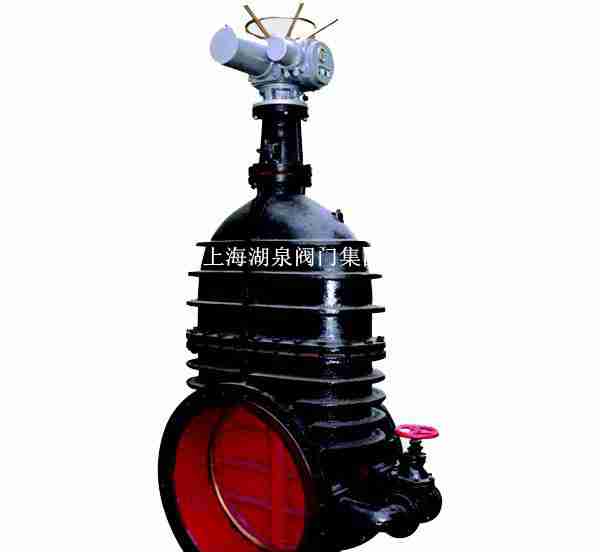

  电动暗杆楔式闸阀z945T/W dn600
上海AG旗舰厅阀门集团有限公司暗杆楔式电动闸阀适用于自然气,,,,,,石油,,,,,,化工,,,,,,环保,,,,,,都会管道,,,,,,燃气管线等运送管线,,,,,,放空系统和汽贮存装置上,,,,,,用作启闭装备。。。。。。Z943型带导流孔单闸板式平板闸阀适用于自然气开采和净化的长输管线。。。。。。 电动暗杆楔式闸阀z945T/W dn600内部结构特点:
(1)  电动暗杆楔式闸阀轭架套管 – 铝青铜轭架套管设置针形止推轴承,,,,,,水平镌汰操作扭矩。。。。。。
(2) 阀杆 – 螺纹长度直到托架;;;;销钉和点焊;;;;具有稳固性。。。。。。
(3)  电动暗杆楔式闸阀 电动暗杆楔式闸阀电动暗杆楔式闸阀压力密封 – 结构简朴,,,,,,设置分段扣环和镀银低碳钢垫圈,,,,,,有助于拆卸和实现的阀帽密封。。。。。。
(4) 阀座环 – 焊接阀座环笔直于流动通道,,,,,,易于维护。。。。。。
(5)  电动暗杆楔式闸阀执行机构 – 这些阀门可以设置电动、液动或气动执行机构。。。。。。DN300以下设置标准手下手轮,,,,,,DN350以上设置斜齿作机构。。。。。。
(6) 轭架 – 完全装配式轭架通过抗震测试,,,,,,易于维护和装置执行机构。。。。。。
(7) 压盖 – 两件式,,,,,,自调理压盖,,,,,,阻止被弹出。。。。。。
(8) 整体后座 – 硬面,,,,,,使用寿命长。。。。。。
(9) 阀瓣 – 弹簧负载阀瓣能够自行调理,,,,,,镌汰执行机构的扭矩需求。。。。。。
(10)  电动暗杆楔式闸阀整体止动 – 整体铸造托架止动装置,,,,,,定位组装的托架阀瓣,,,,,,使得阀座越发稳固可靠。。。。。。

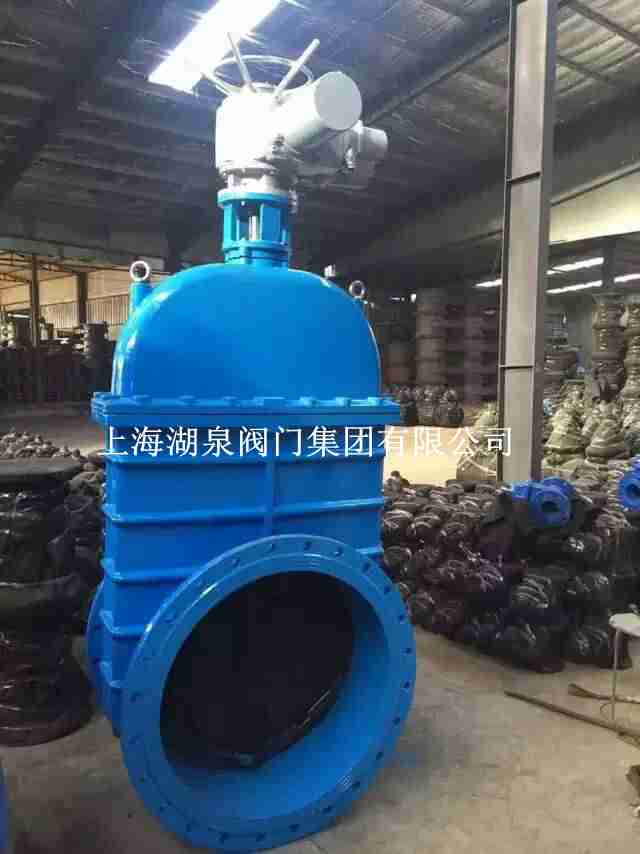

电动暗杆楔式闸阀dn600
电动暗杆楔式闸阀z945T/W dn600主要 零部件质料
型号 质料
阀体、阀盖、闸板 阀杆 密封面 填料
Z945T-16 灰铸铁 铬不锈钢 铜合金 石棉
Z945T-10 灰铸铁 碳钢 黄铜 油浸石棉填料
Z945W-10 灰铸铁 碳钢 灰铸铁 油浸石棉填料

电动暗杆楔式闸阀z945T/W 主要零性能规范
型号 公称压力
(MPa)
试验压力 适用温度
(℃)
适用介质
强度(水)
(MPa)
密封(水)
(MPa)
Z945T-10 1.0 1.5 1.1 ≤100 蒸气、水、
Z945W-10 ≤100 油品

电动暗杆楔式闸阀z945T/W 外型尺寸和毗连尺寸
型 号 公称通径
DN(㎜)
尺寸 重量
(㎏)
L D D1 D2 b-f z-фd H h2 L1 L2
Z945T/W
-10
100 229 215 180 155 22-3 8-ф18 757 594 161 391 88
125 254 245 210 185 24-3 8-ф18 802 639 161 391 10
150 267 280 240 210 24-3 8-ф23 843 680 161 391 122
200 330 335 295 265 26-3 8-ф23 993 830 161 391 178
250 380 390 350 320 28-3 12-ф23 1097 934 161 391 239
300 420 440 400 368 28-4 12-ф23 1194 1082 215 299 323
350 450 500 460 428 30-4 16-ф23 1269 1157 215 299 431
400 480 565 515 484 32-4 16-ф25 1445 1333 215 299 555
500 540 670 620 585 34-4 20-ф25 1658 1546 215 299 908
600 600 780 725 685 36-5 20-ф30 1758 1646 215 299 1148
700 660 895 840 800 40-5 24-ф30 1976   258 318 1800
800 720 1010 950 905 44-5 24-ф34 2136   258 318 2340
