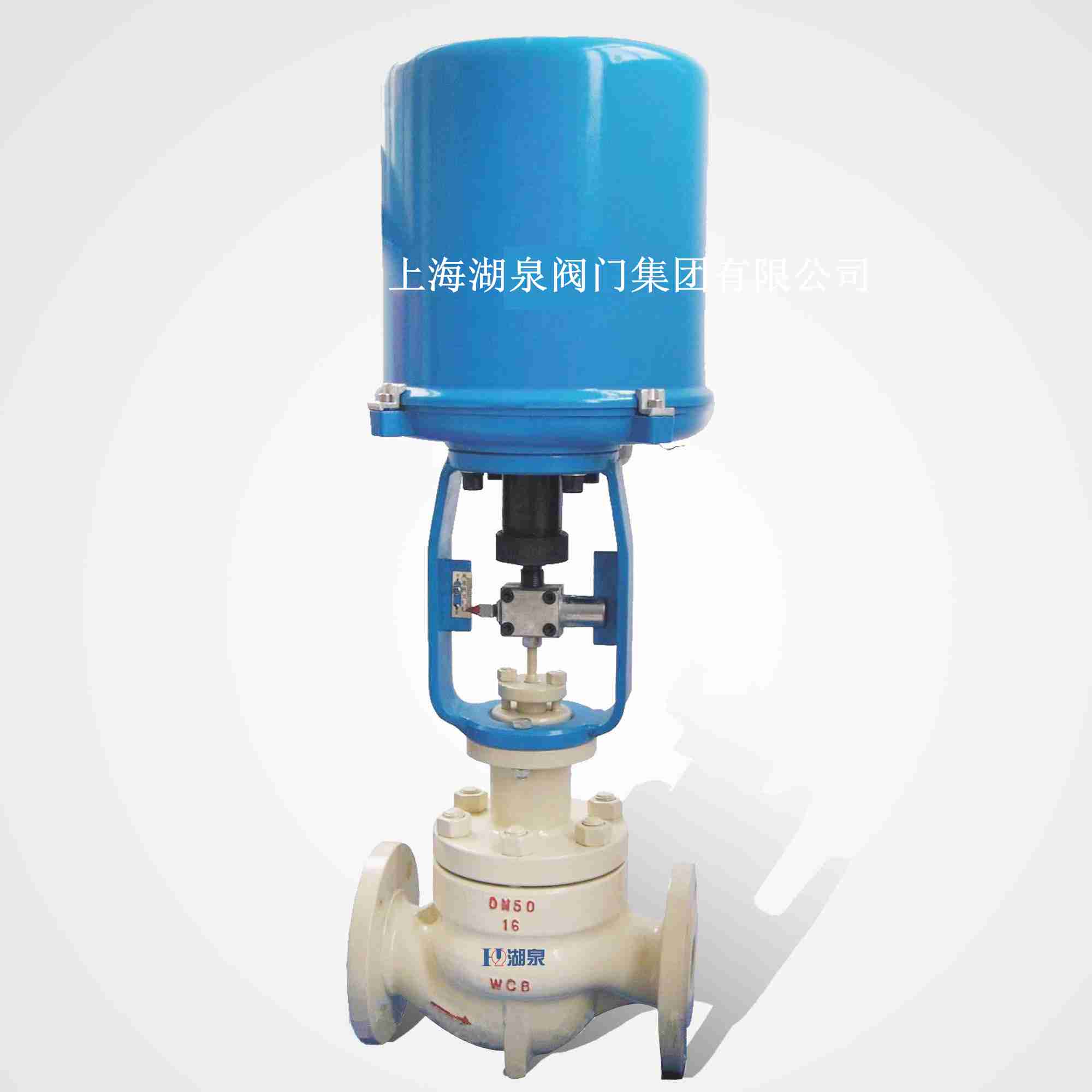

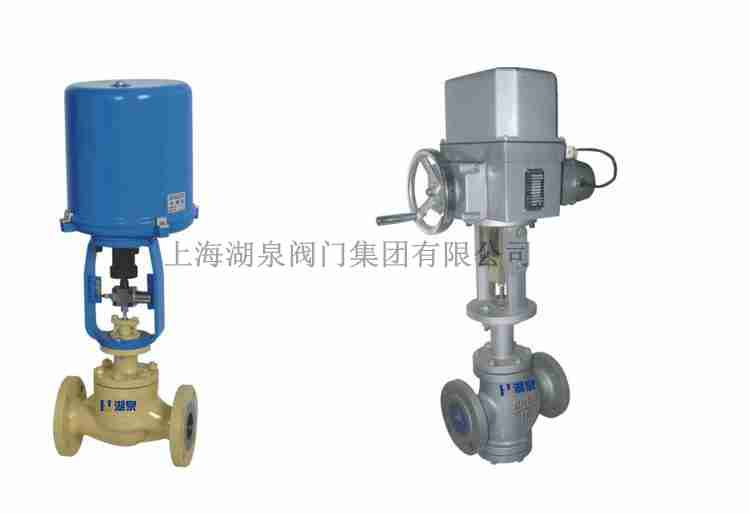

DN800电动流量调理阀的产品详情

[ 2021-10-15 ]

上海AG旗舰厅阀门集团有限公司DN800电动流量调理阀接受来自DCS或PLC的DC4-20mA（DC1-5V等）控制信号来运转的全电子式执行机构，，，电动流量调理阀体积小、重量轻、性能高、用于细小流量的准确控制。。例如在细密化工，，，科研机构中使用其来对流量及压力等举行细密的微控。。阀体的设计压力可达32MPa。。该电动调理阀接纳顶导向结构，，，阀体结构紧凑、体积小、重量轻、雅观细腻；；阀体流路严酷安等截面低流阻设计，，，压降损失�。�；；阀芯接纳增强型阀杆单导向结构式，，，因而事情稳固性极佳，，，特殊能遭受高速流体对阀芯的攻击；；Kv值较小，，，多用于准确控制细小流量的场合，，，如细腻化工、食物添加剂、医药、电子等行业。。

DN800电动流量调理阀规格参数
驱动类型：电动(齿轮转动型)
公称通径：G 1/8" ~1"
公称压力：Class150~Class600(PN16~PN100)
温度规模：-196℃~540℃
质料规模：碳钢，，，不锈钢，，，双相不锈钢，，，Inconel,Monel,Hastelloy,Ti等
走漏品级：ANSI IV级，，，V级或VI级
阀盖类型：标准型，，，伸长型，，，低温型，，，波纹管，，，保温夹套型

公称通径 DN(mm)	G3/8"、1/2"、G3/4"、G1"
阀座直径 dN(mm)	1.5	3	4	5	6	7	8	9	10	11	12
额定流量系数KV	0.025	0.08	0.12	0.20	0.32	0.50	0.80	1.00	1.40	1.55	1.85
额定行程(mm)	8				10					12
允许压差(MPa)	≤公称压力

DN800电动流量调理阀阀内部件

阀芯型式：	单座柱塞
流量特征：	等百分比、线性、快开
内件材质：	标准材质组合及使用温度、压力规模请参阅附录

阀门尺寸inch(mm)	阀门尺寸(mm)	额定行程(mm)	额定Cv值
			阀门开度%行程
			等百分比性					直线特征
			10%	30%	50%	70%	100%	10%	30%	50%	70%	100%
3/4 (20)	5	10	0.04	0.11	0.24	0.62	0.8	0.09	0.27	0.35	0.64	0.9
	8	16	0.09	0.17	0.34	0.95	1.6	0.27	0.68	1.09	1.49	1.8
	10		0.14	0.27	0.53	1.48	2.5	0.42	1.06	1.69	2.32	2.8
	15		0.22	0.43	0.85	2.37	4	0.67	1.66	2.65	3.65	4.4
	20
