不锈钢闸阀型号及价钱、尺寸比照表

不锈钢闸阀材质分为304不锈钢闸阀，，316不锈钢闸阀，，321不锈钢闸阀。。。。体现要领为：Z41H-16P
 闸阀的主要型号：
法兰铸钢闸阀：Z41H、Z41Y
不锈钢闸阀：Z41W
软密封暗杆闸阀：Z45X
软密封明杆闸阀：Z41X
铸钢法兰闸阀：Z41T、Z45T
螺纹闸阀： Z11T、Z14T、Z15X、Z11H、Z11Y、Z11W
刀闸阀： Z73W、Z73X、Z73Y 闸阀类型代号为Z;
2、闸阀的驱动方法代号由字母体现，，常见的有2-电液动，，9-电动，，6-气动，，5-锥齿轮传动，，3-涡轮蜗杆;手动不需要写出来;
4、闸阀的毗连形式代号用字母体现，，1-内螺纹，，2-外螺纹，，4-法兰式，，6-焊接时，，7-对夹式，，5卡箍，，0-卡套;
6、闸阀结构形式代号，，0-弹性闸板，，1-明杆楔式单闸板阀，，2-明杆楔式双闸板阀，，3-明杆平行式单闸板阀，，4-明杆平行式双闸板阀，，5-暗杆楔式单闸板阀，，6-暗杆楔式双闸板阀，，7-暗杆平行单闸板阀，，9-暗杆平行双闸板阀;
7、密封质料或衬里质料划分用R-奥氏体不锈钢，，T-铜合金，，X-橡胶，，S-塑料，，N-尼龙塑料，，F-氟塑料，，H-Cr系不锈钢，，Y-硬质合金，，J-衬胶，，M-蒙乃尔合金，，Tc-陶瓷;
8、阀体质料代号Z-灰铸铁，，K-可锻铸铁，，Q-球墨铸铁，，T-铜及合金，，C-碳钢，，P-铬镍系不锈钢，，R-铬镍钼系不锈钢，，V-铬钼钒钢。。。。 可以咨询下专业生产不锈钢阀门的厂家，，不锈钢阀门太笼统了，， 球阀 、闸阀、 阻止阀之类的价钱都纷歧样。。。。上海AG旗舰厅生产不锈钢阀门。。。。工厂本钱控制纷歧样，，园地，，材质纷歧样，，价钱一定就差别的。。。。

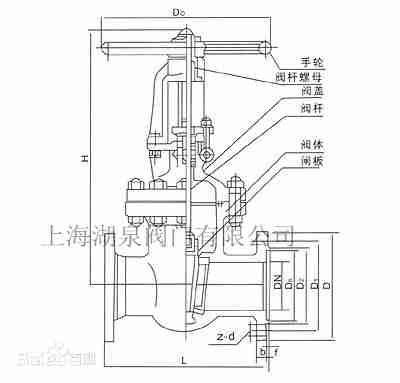

不锈钢闸阀尺寸比照表

型号 公称通径 尺寸(mm) L D D1 D2 b-f z-Φd H D0 Z41W. 15 130 95 65 45 14-2 44 170 120 20 150 105 75 55 14-2 44 200 120 25 160 115 85 65 14-2 44 215 140 32 180 135 100 78 16-2 48 260 160 40 200 145 110 85 16-3 48 290 200 50 250 160 125 100 16-3 48 345 220 65 265 180 145 120 18-3 48 360 240 80 280 195 160 135 20-3 88 385 280 100 300 215 180 155 20-3 88 430 300 125 325 245 210 185 22-3 88 520 320 150 350 280 240 210 24-3 8-23 610 350 200 400 335 295 265 26-3 12-23 765 400 250 450 405 355 320 30-3 12-25 895 450 300 500 460 410 375 30-4 12-25 1145 500 350 550 520 470 435 34-4 16-25 1200 550 400 600 580 525 485 36-4 16-30 1400 600 450 650 640 585 545 40-4 20-30 1500 650 500 700 705 650 608 44-4 20-34 1630 700 600 800 840 770 718 48-5 20-41 1830 700

型号 公称通径 尺寸(mm) 　　　　　　　　　　　　　　L D D1 D2 b-f z-Φd H D0 　　　　Z41W-1.6MPa 15 130 95 65 45 14-2 4-14 170 120 20 150 105 75 55 14-2 4-14 200 120 　　25 160 115 85 65 14-2 4-14 215 140 　　32 180 135 100 78 16-2 4-18 260 160 　　40 200 145 110 85 16-3 4-18 290 200 　　50 250 160 125 100 16-3 4-18 345 220 　　65 265 180 145 120 18-3 4-18 360 240 　　80 280 195 160 135 20-3 8-18 385 280 　　100 300 215 180 155 20-3 8-18 430 300 　　125 325 245 210 185 22-3 8-18 520 320 　　150 350 280 240 210 24-3 8-23 610 350 　　200 400 335 295 265 26-3 12-23 765 400 　　250 450 405 355 320 30-3 12-25 895 450 　　300 500 460 410 375 30-4 12-25 1145 500 　　350 550 520 470 435 34-4 16-25 1200 550 　　400 600 580 525 485 36-4 16-30 1400 600 　　450 650 640 585 545 40-4 20-30 1500 650 　　500 700 705 650 608 44-4 20-34 1630 700 　　600 800 840 770 718 48-5 20-41 1830 800

1、公称压力：1.0MPa、1.6MPa、2.5MPa
2、壳体试验压力：P=1.5PN
3.密封试验压力：P=1.1PN
4、出口压力：PN1.0MPa不锈钢闸阀0.09~0.8MPa
PN1.6MPa不锈钢闸阀0.10~1.2MPa
PN2.5MPa不锈钢闸阀0.15~1.6MPa
5、适用介质：水
6、适用温度：0℃～180℃
