电动调理阀ZDLP-DN40-PN25说明书及选型手册

[ 2024-09-11 ]
更多产品点击： 调理阀

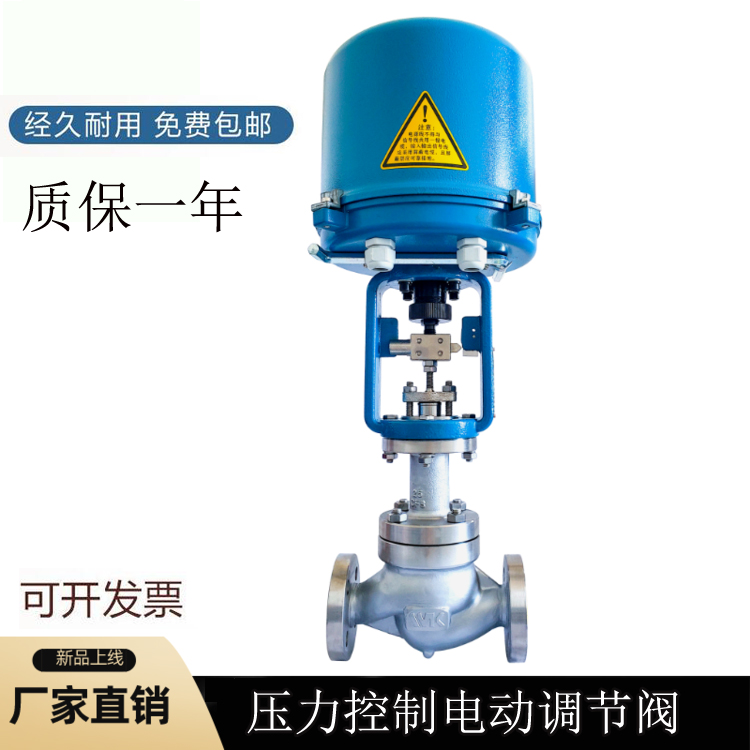

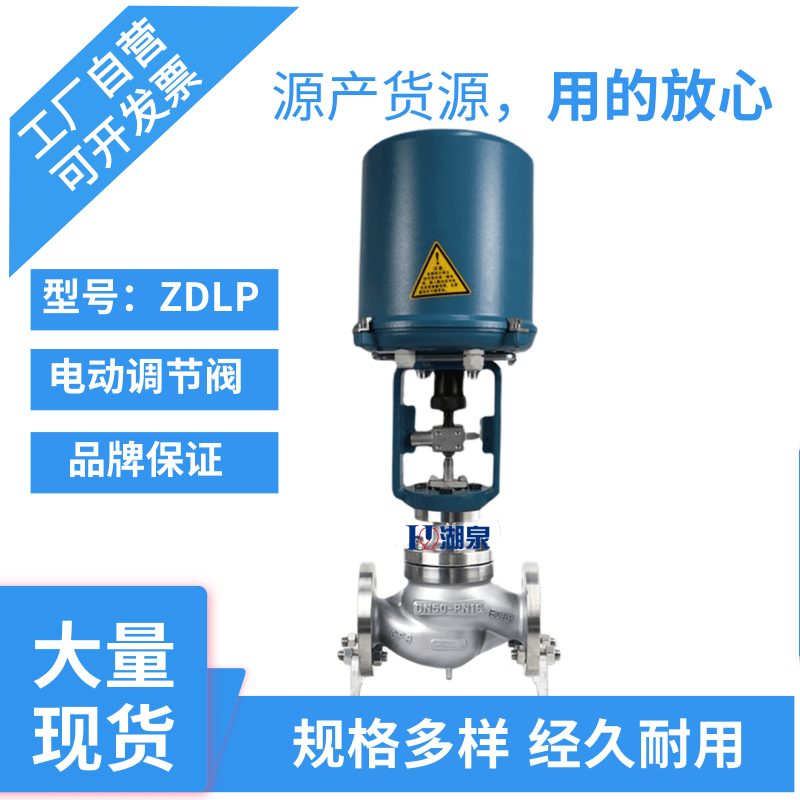

ZDLP型电子式电动单座调理阀由PSL系列和3810系列电子式执行机构和单座调理阀组成。。。电源为220V.AC 50Hz，，，含有伺服放大器、位置信号爆发器、位置限位开关以及阀位显示。。�？？？芍苯咏邮芄ひ悼刂埔潜砘蚺趟慊仁涑龅模�4-20mADC或1-5VDC）举行阀门的开度控制，，，抵达调理介质压力流量、温度等目的。。。同时可以输出（4-20mADC或1-5VDC）阀位反响信号。。。阀体为低阻流直通单座上导向结构。。。具有精度高、流量大、走漏量小的特点。。�？？？刂凭群托阅鼙菵KZ型有显着提高。。。

调理阀

ZDLP电动调理阀的阀体为低阻流直通单座上导向结构，，，具有精度高、流量大、走漏量小的特点，，，控制精度和性能比DKZ型有显着提高。。。阀芯接纳单座柱塞型，，，质料包括不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐蚀合金等。。。别的，，，ZDLP电动调理阀还适用于对泄露量要求严酷、阀前后压差低及有一定粘度的场合，，，如电力、冶金、化工、石油、环保、轻工等行业。。。

电动阀

ZDLP电动调理阀的设计和制造思量了多种工况需求，，，提供单座(ZZYP)、套筒(ZZYM)、双座(ZZYN)三种结构形式，，，以知足差别工况的需求。。。执行机构有薄膜式、活塞式两种选择，，，作用型式包括减压用阀后压力调理(B型)和泄压用阀前压力调理(K型)。。。阀体、阀芯、阀座等主要零部件接纳不锈钢材质，，，具有高强度和优异的耐侵蚀性能，，，填料、密封垫片等部件也接纳高票鹄胧料，，，确保阀门在卑劣情形下的稳固运行。。。事情温度规模普遍，，，从-20℃至+220℃(常温)，，，甚至可达-40℃至+450℃(中温)和-250℃至-60℃(低温)，，，顺应于中温、中压场合。。。
电动调理阀

ZDLP电动调理阀支持多种控制信号输入方法，，，包括电压、电流、开关量等，，，利便与种种控制系统对接，，，实现重大控制逻辑。。。通过调解阀门的开度来控制流体的速率和流量，，，实现准确的流量控制。。。别的，，，该阀门还具备自力式压力调理功效，，，无需外加能源，，，使用被调介质自身能量为动力源，，，通过执行机构控制阀芯位置，，，改变两头的压差和流量，，，使阀前(或阀后)压力稳固，，，这种设计使得阀门能在无电无气的场合事情，，，既利便又节约了能源。。。

调理阀厂家
主要手艺参数

公称通径mm 20 25 32 40 50 65 80 100 125 150 200 250 300 400
阀座通径mm 20 26 32 40 50 66 80 100 125 150 200 250 300
额定流量系数kv 6.9 11 17.6 27.5 44 69 110 176 275 440 690 1000 1600 2700
公称压力（MPa） 0.6,1.6，，， 2.5，，， 4.0，，， 6.4
行程（mm） 10 16 25 40 60 100
流量特征 直线，，，等百分比，，，快开
事情温度℃ -40～230℃（常温型），，，散热片式230～450℃（中温型），，，特殊订货-100～600℃
法兰尺寸 切合JB78-59、JB79-59标准，，，可按JB/79.1-94、JB、ANSI、JIS、DIN 等标准订货生产
阀体材质 WCB（ZG230-450）、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
阀芯材质 1Cr18Ni9，，，SS304，，，0Cr18Ni12Mo2Ti，，，SS316，，，ZG1Cr18Ni9Ti
阀体型式 直通双座铸造球型阀
上阀盖型式 通俗式（常温），，，热片式（中温），，，长颈式（低温）
阀体允许压差 ≤公称压力 4.0 3.4
配用电动执行机构型号 PSL PSL-201 PSL-202 PSL-204 PSL-208 PSL-312 PSL325
361L 361LSA-08 361LSA-20 361LSB-30 361LSB-50 361LSC-65 361LSC-99
防爆型 361LXA-20 361LXB-30 361LXB-50

主要形状尺寸

公称通径DN 20 25 32 40 50 65 80 100 125 150 200 250 300
法兰 距离 （L） PN16 180 185 200 220 250 275 305 350 410 450 550 670 770
PN40 185 190 210 230 255 285 310 355 425 460 560 690 795
PN64 190 200 220 240 265 295 320 370 400 475 570 752 819
标准阀盖 h2 单座 625 660 672 817 847 1127 1143 1151 1279 1304 1369 1682 1823
双座   670 676 837 847 1147 1177 1201 1329 1354 1429 1802 1923
中温型 阀盖h2 单座 825 860 892 1017 1047 1377 1393 1401 1599 1624 1689 2032 2171
双座   870 876 1037 1047 1397 1427 1451 1649 1674 1749 2152 2273
H2 单座 91 112 118 129 144 173 191 195 243 251 290 380 436
双座   117 120 139 144 188 208 220 268 278 320 441 465
H3 87 90
ФD 225 257 310
法 兰 标 准 GB：1.6、2.5、4.06.4Mpa ANSI：150、300、600Lb JIS：10K、20K、30K
