产品名称：自然气快速切断阀[ 2021-07-20 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳固：实验全历程质量监控，，，，，详尽入微全方位检测！

: 价钱合理：高效内部本钱控制，，，，，镌汰了开支，，，，，让利于客户

: 交货快捷：先进生产流水线，，，，，富足的备货，，，，，缩短了交货期！

产品介绍
规格尺寸

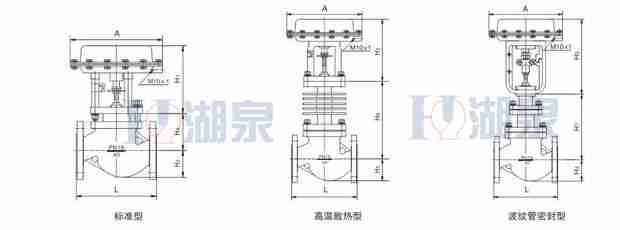

结构图片

一、自然气快速切断阀产品介绍

气动快速切断阀由活塞式气动执行机构与切断阀组成气动活塞式切断阀（简称活塞式切断阀），，，，，是气动单位组合仪表中的执行单位。。。。。。它吸收来自调理仪表的信号，，，，，控制工艺管道内流体的切断与接通或切换流道。。。。。。该切断阀产品具有操作力大，，，，，阀体设计新颖，，，，，流阻小、额定流量系数大、许用压差大、密封性能优良等优点。。。。。。因而普遍应用于石油、化工、冶金、电力、轻纺等工业部分的生产历程自动控制与远程控制系统中。。。。。。
自然气快速切断阀

公称通径 mm	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
阀座直径 mm	26	43	43	52	62	79	94	115	145	166	216
额定流量系数 Kv	6.5	10	15	25	40	65	100	150	260	350	540
公称压力 MPa	4.0(JB/T79·2-94)
行程 mm	16			25		40			60
介质温度 ℃	-16～150(常温)；；；；；-60～450(中温)；；；；；-60～550（高温）；；；；；-250～60（低温）；；；；；
流量特征	两位快开式
配执行机构	ZSD-D			ZSD-3		ZSD-5			ZSD-7
法兰尺寸、型式	按JB/T79·2-94凹式（常、中、高温）；；；；；按JB/T79·3-94榫槽式（低温）
阀体材质	ZG270-500；；；；；ZG1Cr18Ni9Ti；；；；；ZG0Cr18Ni12Mo2Ti

自然气快速切断阀执行机构参数

型号	ZSD-D	ZSD-3	ZSD-5	ZSD-7
活塞直径 mm	150	200	300	400
有用面积 cm2	175	305	700	1245
行程 mm	16	25	40	60
进气孔螺纹	M16×1.5	M20×1.5		M24×2
输着力 N	7200	12800	29300	5200
可配附件	空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等
操作气源压力 KPa	500
