d941X-16c电动蝶阀的型号意义及结构详细图解
d941X-16c电动蝶阀的型号意义及结构详细图解
d代表蝶阀 。。 。。
9代表驱动装置是电动 。。 。。
4代表阀门与管道的毗连方法是法兰毗连 。。 。。
数字1有两种说法，，，，，第一种是阀门是中线的，，，，，那阀门就有可能是阀体内衬胶的软密封蝶阀，，，，，第二种说法是笔直板式（阀门全关时，，，，，蝶板和通道笔直），，，，，那就有可能是两偏心橡胶软密封蝶阀（ 可是中线蝶阀也是笔直板式哟，，，，，要注重一下），，，，，现实就是常说的42X蝶阀 。。 。。
X代表密封副至少有一种是橡胶，，，，，也有可能是阀体内衬胶，，，，，也有可能是蝶板上的密封圈是橡胶 。。 。。
16代表公称压力为PN16，，，，，也就是1.6兆帕，，，，，1.6Mpa 。。 。。
电动法兰式软密封蝶阀由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆组成 。。 。。适用于温度120如轻纺、造纸、食物、医药、化工、石油、电力、等给排水、气体管道上作调理流量和截流介质的作用 。。 。。其主要特点为设计新颖、合理、结构奇异，，，，，重量轻，，，，，启闭迅速 。。 。。操力矩� 。。 。。�，，，，操作利便，，，，，省力灵巧 。。 。�？？？梢匀魏挝恢米爸茫�，，，，维修利便 。。 。。密封件可以替换，，，，，密封性能可靠抵达双向密封零走漏 。。 。。密封质料耐老化、耐侵蚀，，，，，使用寿命长等特点 。。 。。
一、事情原理：
电动执行器：法兰软密封电动蝶阀接纳电动执行器作为驱动装置，，，，，通过吸收外部信号，，，，，控制阀门的开度 。。 。。常见的电动执行器有电动蜗杆、电动气缸等 。。 。。
阀体与阀板：阀体是蝶阀的主要部件，，，，，由两块对称的半圆形阀板组成 。。 。。当电动执行器驱动阀板旋转时，，，，，阀板与阀座之间的间隙巨细会改变，，，，，从而影响流体通路的开闭水平 。。 。。
二、组成结构：
阀体：一样平常接纳铸铁或不锈钢材质制成，，，，，具有优异的耐侵蚀性和密封性能 。。 。。
阀板：通常接纳不锈钢材质制成，，，，，具有较好的耐磨性和耐侵蚀性 。。 。。
密封装置：法兰软密封电动蝶阀接纳软密封结构，，，，，主要包括密封圈、填料等部件，，，，，以确保阀门的完全密封性能 。。 。。
1、D941X电动法兰式蝶阀结构设计的主要依据国家相关标准划定设计 。。 。。
2、D941X电动法兰式蝶阀所接纳的通用做法和标准构件图集 。。 。。
3、若有特殊D941X电动法兰式蝶阀构件需作结构性能磨练时，，，，，应指出磨练的要领与要求 。。 。。
4、D941X电动法兰式蝶阀主要凭证剖面、长度、高度、形状等作出说明 。。 。。
5、D941X电动法兰式蝶阀所选用结构质料的品种、规格、性能及响应的产品标准 。。 。。

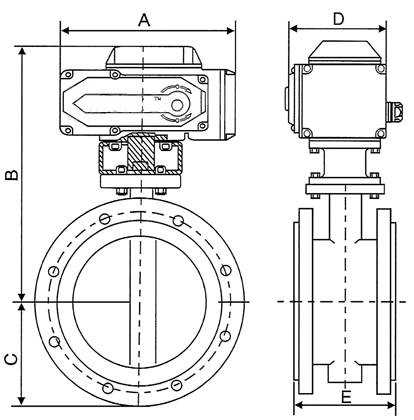

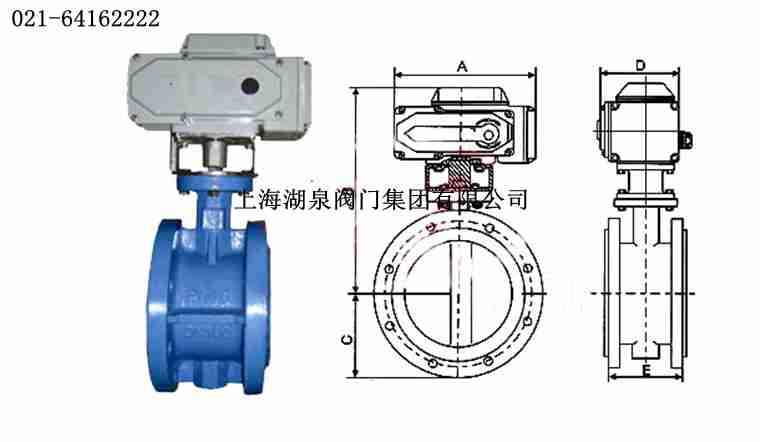

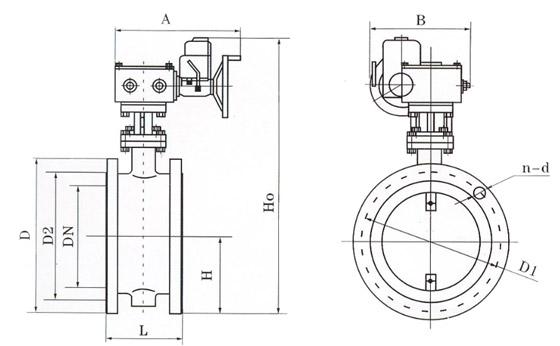

D941X电动法兰式蝶阀结构主要是给装置单位提供具有更好的相识该D941X电动法兰式蝶阀的形状结构、使用时思量到工况、情形等因数在应用中有着更合理的妄想规范，，，，，不会在装置时爆发空间使用不对理等常见问题 。。 。。本结构图所属上�？？？品庞邢薰咎峁�，，，，并提供相关形状尺寸，，，，，在应用中可以作为参考 。。 。。
