对夹蝶阀阀门首页 > 产品展示 > 蝶阀 > 对夹蝶阀 >

产品名称：对夹电动蝶阀(带电动装置 )D971X—16DN350[ 2021-01-14 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳固：实验全历程质量监控，，，，详尽入微全方位检测！
价钱合理：高效内部本钱控制，，，，镌汰了开支，，，，让利于客户
交货快捷：先进生产流水线，，，，富足的备货，，，，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片
  • 产品品牌 HQAG旗舰厅阀门
    产品型号 D971X
    产品口径 DN100-DN1000
    驱动方法 电动
    主体材质 铸铁、铸钢、不锈钢
    毗连形式 对夹毗连
    适用介质 水、油品、蒸汽、酸性介质等
    执行标准 GB/T 12234，，，，GB/T 12221，，，，GB/T 9131等

    一、对夹电动蝶阀(带电动装置 )D971X—16DN350产品形貌

     上海AG旗舰厅阀门对夹电动蝶阀结构紧凑，，，，90°回转开关轻松，，，，密封可靠，，，，使用寿命长，，，，被普遍用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，，，，作为调理和阻止使用。。。。对夹电动蝶阀(带电动装置 )D971X—16DN35自己没有法兰，，，，阀体厚度相对来说较量薄，，，，是直接用一组螺栓穿过螺栓孔，，，，将蝶阀夹在管道两头法兰之间，，，，然后用螺栓毗连起来，，，，以是特殊适用于现场空间有限、管道距离较量短的工况场合当中。。。。由于对夹式电动蝶阀在温度较高的情形下，，，，螺栓会爆发膨胀有可能会导致泄露，，，，以是一样平常不建议使用在高温工况里。。。。

    二、对夹电动蝶阀(带电动装置 )D971X—16DN350产品结构特征

    毗连方法：对夹式；；；；；；
    电压规模：AC220V/110V/380V/24V 、DC24V/220V;
    控制类型：开关型、触点型、型号输出型、智能调理型；；；；；；
    介质类型：温度、压力；；；；；；
    特    征：简朴、体积小、重量轻、操作利便；；；；；；
    阀体材质：铸铁、球墨铸铁、铸钢、不锈钢；；；；；；
    阀板材质：304、316、316L、尼龙板、铝青铜；；；；；；
    压力品级：1.0MPa 、1.6MPa；；；；；；
    温度规模：-30～130℃；；；；；；
    公称通径：50-500 mm  ；；；；；；
    密封阀座：NBR、EPDM、PTFE。。。。

    三、对夹电动蝶阀(带电动装置 )D971X—16DN350产品主要零部件质料

    零件名称 质料
    阀体 WCB、QT450-10、HT200、HT250
    蝶板 WCB、QT450-10、HT200、HT250
    阀轴 2Cr13
    密封圈 丁腈耐油橡胶
    填料 柔性石墨

    四、对夹电动蝶阀(带电动装置 )D971X—16DN350产品执行标准

    制造标准 GB/T 122387-89
    法兰标准 GB9113-2000、GB17241.6-1998
    结构长度标准 GB12221-89
    磨练标准 GB/T 13927-92


  • 五、对夹电动蝶阀(带电动装置 )D971X—16DN350产品主要规格尺寸

    单位：mm
    DN L H HO A B 0.6MPa 1.0MPa 1.6MPa
    DO n-Фd DO n-Фd DO n-Фd
    50 43 63 438 125 125 110 4-14 125 4-18 125 4-18
    65 46 70 453 125 125 130 4-14 145 4-18 145 4-18
    80 46 83 478 125 125 150 4-18 160 8-18 160 8-18
    100 52 105 519 125 125 170 4-18 180 8-18 180 8-18
    125 56 115 713 325 245 200 8-18 210 8-18 210 8-18
    150 56 137 749 325 245 225 8-18 240 8-22 240 8-22
    200 60 164 843 325 245 280 8-18 295 8-22 295 8-22
    250 68 206 947 363 313 335 12-18 350 12-22 355 12-26
    300 78 230 1013 363 313 395 12-22 400 12-22 410 12-26
    350 78 248 1046 363 313 445 12-22 460 16-22 470 16-26
    400 102 289 1135 363 313 495 16-22 515 16-26 525 16-30
    450 114 320 1328 465 439 550 16-22 565 20-26 585 20-30
    500 127 343 1226 546 481 600 20-22 620 20-26 650 20-33
    600 154 413 1394 546 556 705 20-26 725 20-30 770 20-36
    700 165 478 1534 546 556 810 24-26 840 24-30 840 24-36
    800 190 525 1159 546 556 920 24-30 950 24-33 950 24-39
    900 203 585 1748 617 706 1020 24-30 1050 28-33 1050 38-39
    1000 216 640 1805 632 706 1120 28-30 1160 28-36 1170 28-42
    1200 254 755 2035 632 706 1340 32-33 1380 32-39 1390 32-48

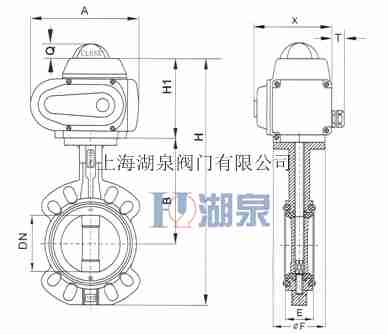

  • 六、对夹电动蝶阀(带电动装置 )D971X—16DN350产品主要结构图片

    电动对夹蝶阀
