法兰电动蝶阀规格型号、规格尺寸表

[ 2021-07-14 ]
法兰电动蝶阀规格型号、规格尺寸表，，，，，，各人知道吗？？？
法兰电动蝶阀d941x-16型号: d代表蝶阀。。。 。 9代表驱动装置是电动。。。 。 4代表阀门与管道的毗连方法是法兰毗连。。。 。 1有两种说法，，，，，，第一种是阀门是中线的，，，，，，那阀门就有可能是阀体内衬胶的软密封蝶阀，，，，，，第二种说法是笔直板式（阀门全关时，，，，，，蝶板和通道笔直），，，，，，那就有可能是两偏心橡胶软密封蝶阀（ 可是中线蝶阀也是笔直板式，，，，，，要注重一下），，，，，，现实就是常说的42X蝶阀，，，，，， X代表密封副至少有一种是橡胶，，，，，，也有可能是阀体内衬胶，，，，，，也有可能是蝶板上的密封圈是橡胶。。。 。 16代表公称压力为PN16，，，，，，也就是1.6兆帕，，，，，，1.6Mp

法兰电动蝶阀D943H—10—600
蝶阀D943H—10—600体现的是口径为DN600的蜗轮法兰三偏心蝶阀，，，，，，压力10公斤，，，，，，下面将拆分为您介绍。。。 。
D代表蝶阀、9代表电动、4代表法兰毗连、3代表三偏心结构、H代表阀座密封为不锈钢硬密封、10代表公称压力为10公斤，，，，，，也就是1.0mpa、600代表阀门口径为DN600mm。。。 。
 法兰电动蝶阀规格型号
法兰电动蝶阀 D941W-0.1C D941H-16C 字母代表着什么
D941W-0.1C意思是：蝶阀（D），，，，，，传动形式是电动（9），，，，，，毗连方法是法兰式（4），，，，，，结构形式是中线型（1），，，，，，阀体直接加工（W），，，，，，压力品级是PN0.01Mpa（0.1），，，，，，壳体材质是铸钢（C）。。。 。
D941H-16C意思是：蝶阀（D），，，，，，传动形式是电动（9），，，，，，毗连方法是法兰式（4），，，，，，结构形式是中线型（1），，，，，，密封材质是不锈钢（H），，，，，，压力品级是PN1.6Mpa（16），，，，，，壳体材质是铸钢（C）。。。 。

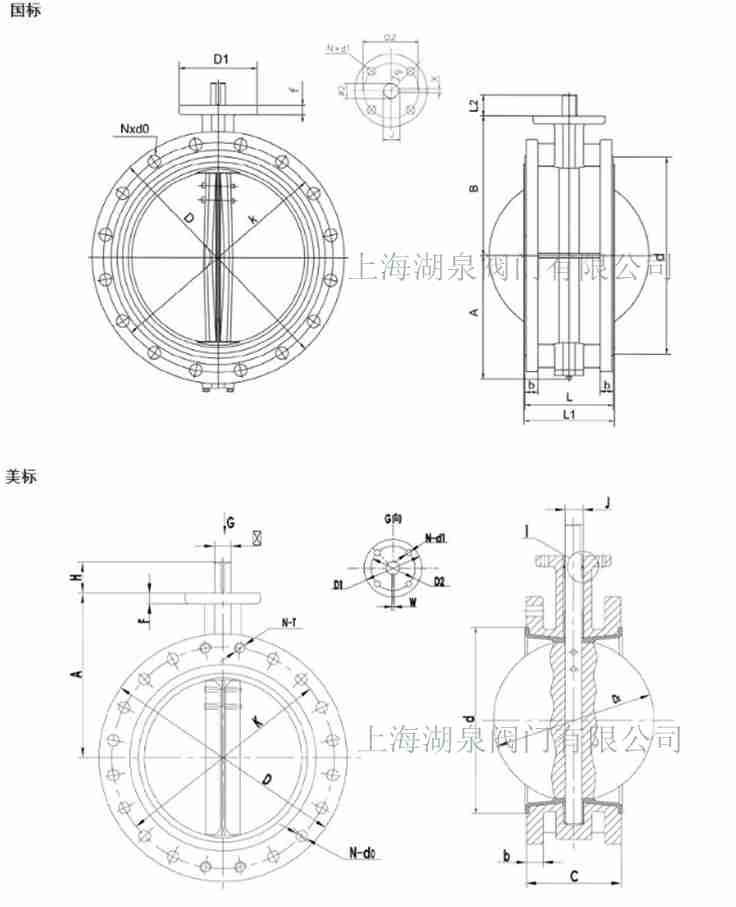

法兰电动蝶阀主要形状毗连尺寸单位：mm
DN L H HO A B 0.6MPa 1.0MPa 1.6MPa
DO n-d DO n-d DO n-d
50 43 63 235 270 110 110 4-14 125 4-18 125 4-18
65 46 70 250 270 110 130 4-14 145 4-18 145 4-18
80 46 83 275 270 110 150 4-18 160 8-18 160 8-18
100 52 105 316 270 110 170 4-18 180 8-18 180 8-18
125 56 115 340 310 110 200 8-18 210 8-18 210 8-18
150 56 137 376 310 110 225 8-18 240 8-22 240 8-22
200 60 164 430 353 150 280 8-18 295 8-22 295 8-22
250 68 206 499 353 150 335 12-18 350 12-22 355 12-26
300 78 230 570 380 150 395 12-22 400 12-22 410 12-26

电动执行机构手艺参数 阀体参数
电源 AC110、220、380V/DC24、220V 公称通径 DN40～500mm
输着力矩 50N·M～2000N·M 公称压力 PN1.0、1.6MPa
任选功效 开关型、触点型、开度信号、智能型 阀轴材质 碳素钢、304/316/316L不锈钢
行动规模 0～90°±5° 阀体材质 球墨铸铁、碳素钢、不锈钢
行动时间 15秒/30秒/60秒 阀板材质 球墨铸铁、304/316/316L不锈钢、尼龙
情形温度 -30°～60° 阀座密封 EPDM、NBR、橡胶
手动操作 附带手柄操作 结构形式 中线型、无销型
限位 电气、机械二重限位 温度 EPDM≤120℃；；；NBR≤68℃
防护品级 IP-67（防爆外壳：ExdⅡBT4IP67可�。。。 。� 适用介质 水、空气、自然气
输入信号 0-10，，，，，，1-5VDC/4-20mA（智能型） 特点 用途广、整体造价低、流量大、流阻小
