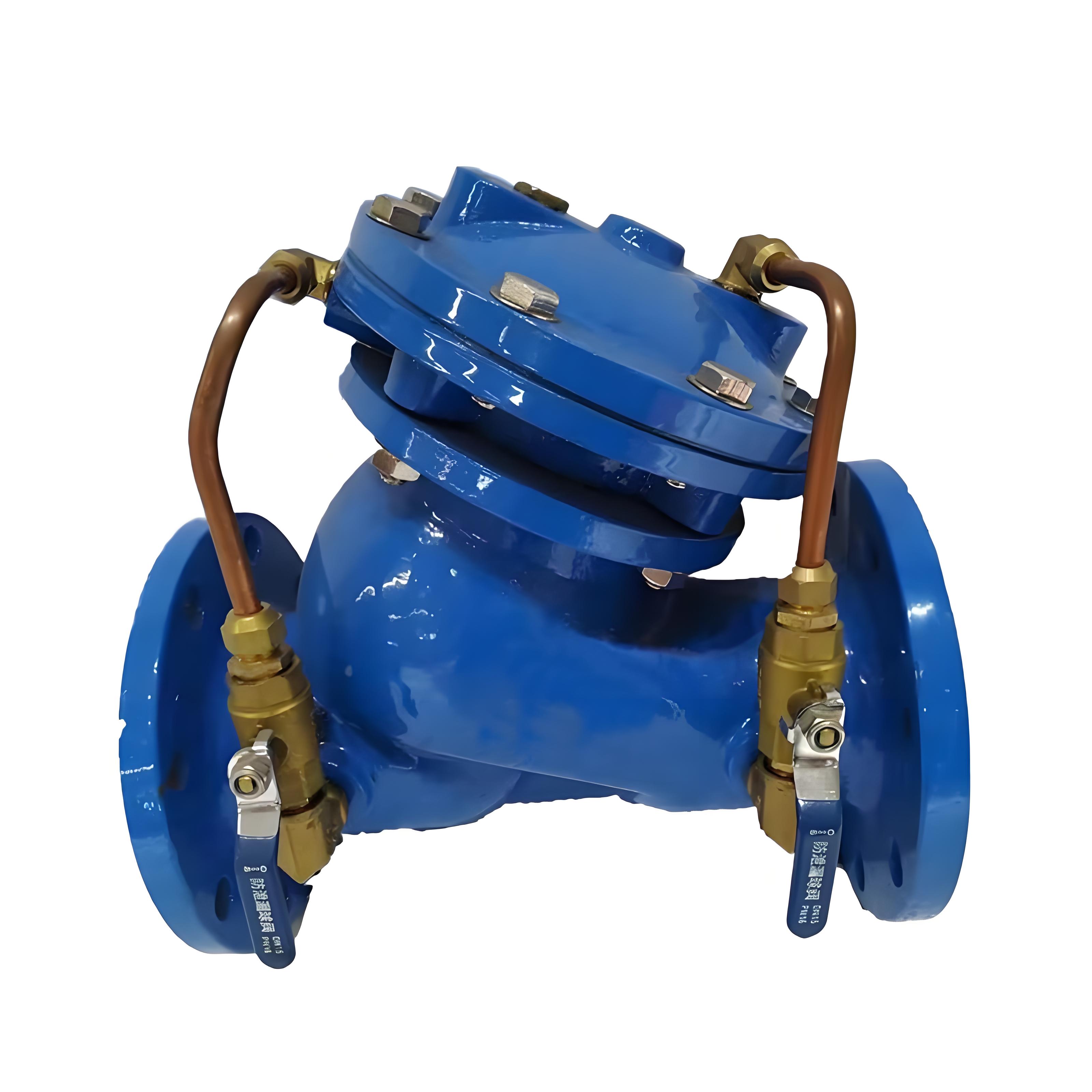

产品名称：多功效水泵控制阀JD745X-16，， ，，， ，DN700[ 2024-12-06 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳固：实验全历程质量监控，， ，，， ，详尽入微全方位检测！
价钱合理：高效内部本钱控制，， ，，， ，镌汰了开支，， ，，， ，让利于客户
交货快捷：先进生产流水线，， ，，， ，富足的备货，， ，，， ，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • JD745X-16多功效水泵控制阀‌是一种多功效水泵控制阀，， ，，， ，主要用于高层修建给水系统和其他给水系统的水泵出口管道上，， ，，， ，避免介质倒流、避免水锤及水击征象的爆发。。。。该阀门集电动阀、逆止阀和水锤消除器三种功效于一体，， ，，， ，能够有用地提高供水系统的清静可靠性‌。。。。

    结构特点

    JD745X-16多功效水泵控制阀由主阀和调理阀及接受系统组成，， ，，， ，阀体接纳全通道、直流式、流线型设计，， ，，， ，水力损失小，， ，，， ，节能效果好。。。�？？刂剖椅て突钊降乃刂剖医峁�，， ，，， ，增添了对主阀的控制功效，， ，，， ，实现了对水泵出口的缓慢开启、全开、缓闭、阻止等多功效控制‌。。。。

    事情原理

    当水泵启动后，， ，，， ，水压作用于主阀阀盘下面和控制室下腔，， ，，， ，此压力使主阀开启，， ，，， ，控制室上腔的水经由调理阀徐徐排到出口端，， ，，， ，主阀徐徐开启。。。。设定调理阀的开度可获得合适的主阀开启速率。。。。当水泵阻止事情后，， ，，， ，入口端水压迅速下降，， ，，， ，在自重、弹簧压力作用下快速关闭大部分开度，， ，，， ，避免水倒流。。。。余下的开度由控制室上腔的水压和下腔水压联相助用下徐徐关闭，， ，，， ，关闭速率减慢形成缓冲，， ，，， ，避免压力剧增‌。。。。

    应用场景

    JD745X-16多功效水泵控制阀普遍应用于自动喷水系统、给排水管路、消防栓给水系统等方面，， ，，， ，能够有用避免和削弱水泵启闭时管线的水锤水击征象，， ，，， ，�；；す苈泛退玫那寰�‌。。。。


  • N
    L
    H
    D
    D1
    n-d
    1.0MPa
    1.6MPo
    2.5MPa
    1.0MPa
    1.6MPa
    2 5MPa
    1.0MPa
    50
    203
    293
    165
    165
    165
    125
    125
    125
    4-18
    65
    216
    328
    185
    185
    185
    145
    145
    145
    4-18
    80
    248
    364
    200
    200
    200
    160
    160
    160
    8-18
    100
    283
    418
    220
    220
    235
    180
    180
    190
    8-18
    125
    330
    481
    250
    250
    270
    210
    210
    220
    8-18
    150
    356
    543
    285
    285
    300
    240
    240
    250
    8-22
    200
    444
    673
    340
    340
    360
    295
    295
    310
    8-22
    250
    533
    792
    395
    405
    425
    350
    355
    370
    12-22
    300
    600
    927
    445
    460
    485
    400
    410
    430
    12-22
    350
    622
    957
    505
    520
    555
    460
    470
    490
    16-22
    400
    698
    1188
    565
    580
    620
    515
    525
    550
    16-26
    450
    775
    1218
    615
    640
    670
    565
    585
    600
    20-26
    500
    811
    1256
    670
    715
    730
    620
    650
    660
    20-26
    600
    900
    1600
    780
    840
    -
    725
    770
    -
    20-30
    700
    980
    1750
    895
    910
    -
    840
    840
    -
    24-30
    800
    1120
    1900
    1015
    1025
    -
    950
    950
    -
    24-33
    900
    1220
    2100
    1115
    -
    -
    1050
    -
    -
    28-33
    1000
    1320
    2400
    1230
    -
    -
    1160
    -
    -
    28-36


    公称压(Mpa)
    壳体试验压力(MPa)
    密封试验压力(MPa)
    调压规模(MPa)
    缓闭时间(S)
    最低行动压力(MPa)
    适用介质
    介质温度(℃)
    1.0
    1.5
    1.1
    0.09-0.8
    3-60
    （可调）
    ≥0.07
    水
    0-80
    1.6
    2.4
    1.76
    0.15-1.4


  • 阀
