产品名称： 电动方型插板阀[ 2021-06-09 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳固：实验全历程质量监控，，，，，详尽入微全方位检测！
价钱合理：高效内部本钱控制，，，，，镌汰了开支，，，，，让利于客户
交货快捷：先进生产流水线，，，，，富足的备货，，，，，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、 电动方型插板阀产品介绍

    上海AG旗舰厅电动方形插板阀由框架、阀板组成，，，，，事情时，，，，，连杆受(气)电推力作用发动闸板作水平偏向的往复运动，，，，，抵达阀门的启闭目的。。。。。。该阀 是一种粉料、晶粒料、颗粒料及小块物料的流量或运送的主要控制装备，，，，， 普遍使用在冶金、矿山、建材、粮食、化工等行业控制流量转变或迅速切断。。。。。。它是一种闸板与阀座始终细密接触密封的阀门，，，，，其原理是闸板上开有一个通径巨细的圆口，，，，，通过闸板启闭使得闸板上圆口跟通径做完全脱离和相吻合的行动。。。。。。此阀门的优点在于阀体通径无凹槽，，，，，介质不会卡阻梗塞，，，，，并且具有全通径流通特征，，，，，其密封结构可以分软密封、硬密封结构。。。。。。穿透式刀闸阀是具有细密结构，，，，，工艺性好，，，，，结构紧凑等特点，，，，，密封阀座为活动结构设计，，，，，有防磨损和自动赔偿功效，，，，，因而寿命更长。。。。。。在关闭和开启历程中阀座跟闸板一直紧贴运动，，，，，使得阀门启闭力稳固，，，，，并且具有切断介质等特点。。。。。。 通常于卸料器配套使用。。。。。。手动插板阀的直径与卸料器进料口配套，，，，，有方形和圆形两种。。。。。。此阀门的优点在于阀体通径无凹槽，，，，，介质不会卡阻梗塞，，，，，并且具有全通径流通特征，，，，，适合粉体颗粒介质的管道中使用。。。。。。插板门密封结构可以分软密封、硬密封结构。。。。。。工艺性好，，，，，结构紧凑等特点，，，，，密封阀座为活动结构设计，，，，，有防磨损和自动赔偿功效，，，，，因而寿命长。。。。。。插板门在关闭和开启历程中阀座跟闸板一直紧贴运动，，，，，使得阀门启闭力稳固，，，，，并且具有切断介质等特点。。。。。。设置手轮可以很直接操作手轮来启闭阀门。。。。。。

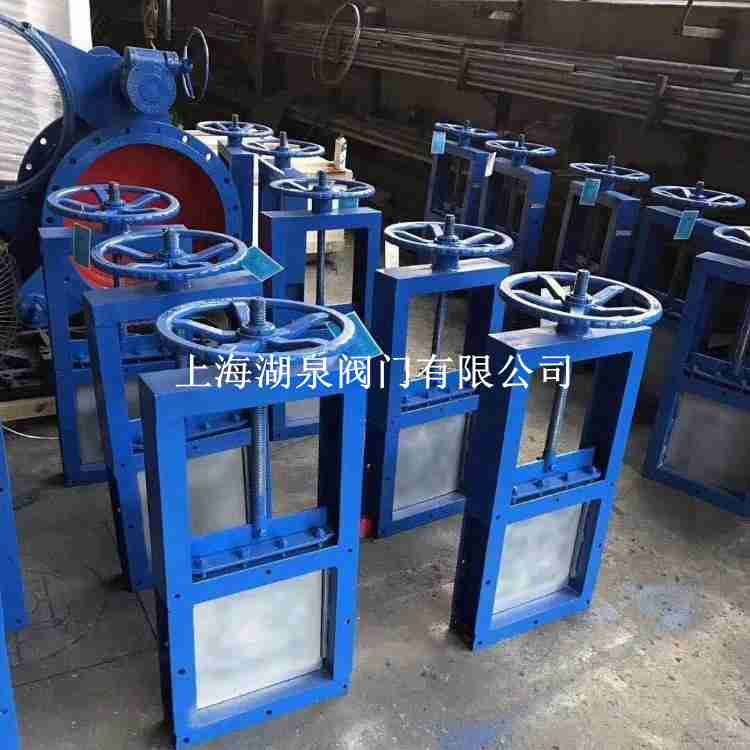

    电动方型插板阀

    二、电动方型插板阀产品主要材质

    零件名称 闸框 闸板 丝杆 密封圈
    材质 304 304 304 橡胶
    材质 碳钢 碳钢 碳钢 橡胶
    材质 316 316 316 316

    三、电动方型插板阀主要尺寸

    种别  A×A  B×B  C×C  H  L  n-d  重量
    单向  200×200  256×256  296×296  820  100  8-Φ12  62
    250×250  306×306  346×346  930  100  8-Φ14  70.5
    300×300  356×356  396×396  1050  100  8-Φ14  81
    400×400  456×456  496×496  140  100  12-Φ14  114
    450×450  510×510  556×556  1450  120  12-Φ18  130
    500×500  560×560  606×606  1610  120  16-Φ18  147
    双向 600×600  660×660  706×706  1830  120  16-Φ18  169
    700×700  770×770  820×820  2130  140  20-Φ18  236
    800×800  870×870  920×920  2440  140  20-Φ18  303
    900×900  974×974  1030×1030  2660  160  27-Φ23  424
    1000×1000 10741074 1130×1130 2870 160 24-Φ23 636
    说明 LMD-单向 I-手轮 距地面小于1.7米用手轮，，，，，大于1.7米用链轮
    链条节数M=0.105X-113（X是丝杆中心离地面度度）
    电动方型插板阀
