产品名称：配水闸阀 电动配水闸阀[ 2025-05-15 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳固：实验全历程质量监控 ，，，，，详尽入微全方位检测！
价钱合理：高效内部本钱控制 ，，，，，镌汰了开支 ，，，，，让利于客户
交货快捷：先进生产流水线 ，，，，，富足的备货 ，，，，，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、配水闸阀  电动配水闸阀产品说明

    AG旗舰厅PZ-1配水闸阀是直角式闸阀 ，，，，，可遭受0.1MPa的压力。。。 。。主要用于矿山井下各吸水井配水 ，，，，，也可用于选矿、水处置惩罚水池泄水。。。 。。水中不含有侵蚀性的介质 ，，，，，水温不大于80度。。。 。。配水闸门凭证事情方法分为手动(PZ-1型)和电动(PZ-TT)。。。 。。正轩供应配水闸阀 PZ型配水闸阀 配水闸阀 ，，，，，上海AG旗舰厅阀门PZ-1配水闸阀的启闭件是闸板 ，，，，，闸板的运动偏向与流体偏向相笔直 ，，，，，闸阀只能作全开和全关,不可作调理和节约。。。 。。配水闸门闸阀关闭时,密封面可以只依赖介质压力来密封,即依赖介质压力将闸板的密封面压向另一侧的阀座来包管密封面的密封 ，，，，，这就是自密封。。。 。。大部分闸阀是接纳强制密封的,即阀门关闭时 ，，，，，要依赖外力强行将闸板压向阀座,以包管密封面的密封性。。。 。。闸阀的闸板随阀杆一起作直线运动的 ，，，，，叫升降杆闸阀 亦叫明杆闸阀。。。 。。通常在升降杆上有梯形螺纹 ，，，，，通过阀门顶端的螺母以及阀体上的导槽 ，，，，，将旋转运动变为直线运动,也就是将操作转矩变为操作推力。。。 。。

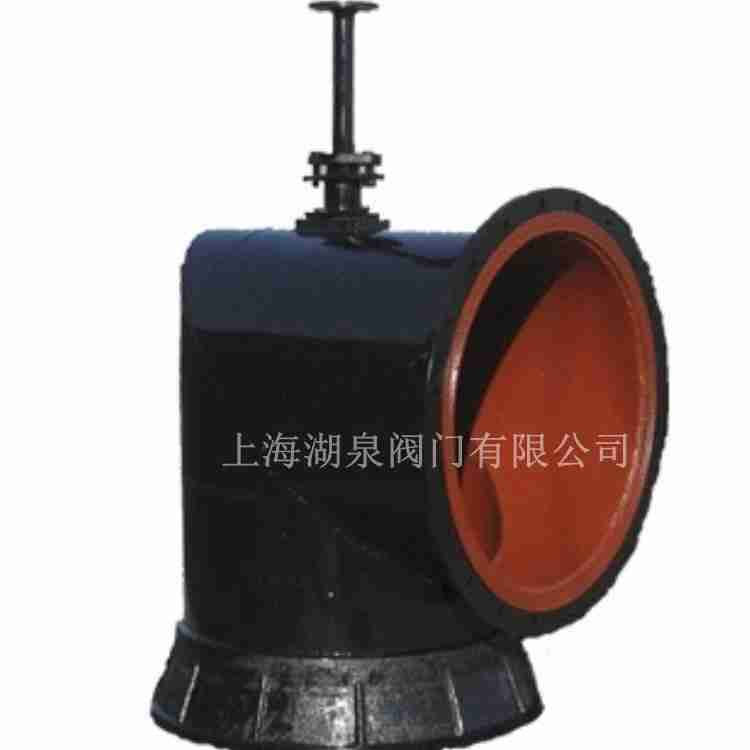

     配水闸阀 电动配水闸阀

    二、配水闸阀  电动配水闸阀产品事情原理

    1、配水闸阀  电动配水闸阀产品通常在升降杆上有梯形螺纹 ，，，，，通过阀门顶端的螺母以及阀体上的导槽 ，，，，，将旋转运动变为直线运动 ，，，，，也就是将操作转矩变为操作推力；；
    2、配水闸阀  电动配水闸阀产品开启阀门时 ，，，，，当闸板提升高度即是阀门通径的1:1倍时 ，，，，，流体的通道完全流通 ，，，，，但在运行时 ，，，，，此位置是无法监视的；；
    3、配水闸阀  电动配水闸阀产品现实使用时 ，，，，，配水闸阀是以阀杆的极点作为标记 ，，，，，即开不动的位置 ，，，，，作为它的全开位置。。。 。。

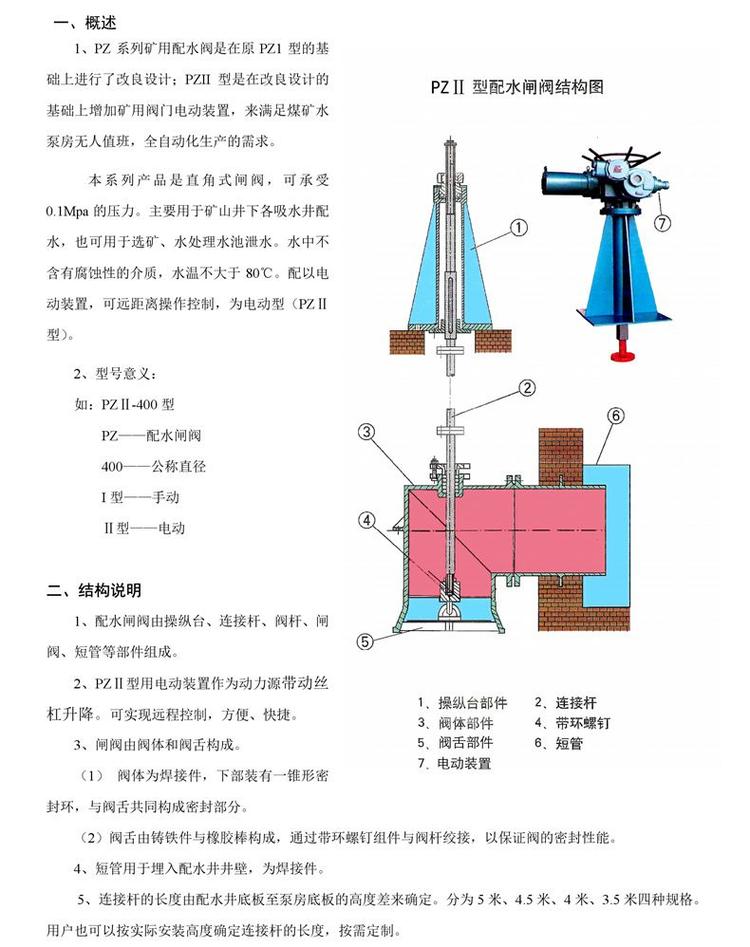

    矿用配水闸阀由使用台、毗连杆、阀杆、闸阀、短管等部件组成。。。 。。
    PXWII型用小型电念头作为动力源替换人工操作 ，，，，，利便、快捷。。。 。。
    由阀体和阀瓣组成。。。 。。
    （1）闸体为焊接件 ，，，，，下部装有一锥形密封环 ，，，，，与阀瓣配合组成密封部分。。。 。。
    （2）阀瓣由焊接件与橡胶垫组成 ，，，，，通过带环螺钉组件与阀杆绞接 ，，，，，以包管阀的密封性能。。。 。。
    4、短管用于埋入配水井井壁 ，，，，，为焊接件。。。 。。
    5、毗连杆的长度由配水井底板至泵房底板的高度差来确定。。。 。。分为5米、4.5米、4米、3.5米四种规格。。。 。。


    三、配水闸阀  电动配水闸阀产品手艺参数

    型号 PZI-400 PZI-500 PZI-600 PZI-800 PZI-1000
    公称直径（毫米） 400 500 600 800 1000
    介质 水
    介质温度 常温
    操作行程（毫米） 216 216 290 290 314
    压力（公斤力/厘米2） 事情压力 1
    试验压力 2.5
    使用方法 手动操作
    制造工艺 铸造/焊接
    重量（公斤） 带法兰短管 370 450 637 851 1431
    不带法兰短管 289 345 494 656 1122
    备注 PZ1-800、PZ1-1000、PZ1-1200为直角钢板焊接铸造组合形式


    四、配水闸阀  电动配水闸阀产品装置


    1、配水闸阀  电动配水闸阀产品在存放时代 ，，，，，使用台丝杠应涂以防锈油脂 ，，，，，阻止日晒雨淋。。。 。。阀门部件应阻止沾染油脂 ，，，，，避免橡胶老化。。。 。。
    2、配水闸阀  电动配水闸阀在灌注井壁时 ，，，，，预留短管孔和支持阀闸的槽钢孔 ，，，，，泵房地面预留使用台基础孔。。。 。。
    3、配水闸阀  电动配水闸阀毗连阀闸和短管的法兰（中心加橡胶垫） ，，，，，把短管穿入预留孔中 ，，，，，借阀闸的外露阀杆找好笔直度 ，，，，，牢靠支持槽钢。。。 。。
    4、配水闸阀  电动配水闸阀使用台就位后 ，，，，，按说明书要求尺寸提升丝杠。。。 。。
    5、核对阀杆至丝杠间的毗连杆长度 ，，，，，装上毗连杆 ，，，，，再校对一下笔直度 ，，，，，把使用台和短管牢靠。。。 。。
    6、配水闸阀  电动配水闸阀卸下阀杆端部的卡环 ，，，，，检查整个机构操作是否无邪。。。 。。


  • 五、配水闸阀  电动配水闸阀产品装置尺寸

    通径/DN Dg D D1 D2 D3 D4 d φ H1 H2 h1 h2 h3 h4 a1 a2 b1 b2 C C1 C2 n×d 2×d1 n×d2 u×d3
    PZI-400 400 540 495 535 85 120 35 500 750 988 250 462 723 1250 300 300 400 400 410 190 70 419 215 417 1623
    PZI-500 500 640 600 640 85 120 35 600 750 988 300 512 673 1250 300 300 400 400 470 230 70 419 215 417 1623
    PZI-600 600 760 705 755 100 136 42 600 750 1065 350 602 968 1250 300 300 400 400 520 360 80 419 219 617 2025
    PZI-800 800 960 920 975 100 135 42 600 750 1065 450 702 868 1250 300 300 400 400 625 360 80 419 219 617 2430
    PZI-1000 1000 1160 1120 1175 115 160 50 700 900 1265 550 842 1119 1500 400 400 500 500 720 450 100 419 219 622 28


  • l六、配水闸阀  电动配水闸阀产品图

    电动配水闸阀

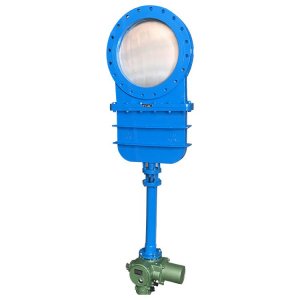

上一篇：高温闸阀、高温电动闸阀 / 下一篇： 电动方型插板阀
