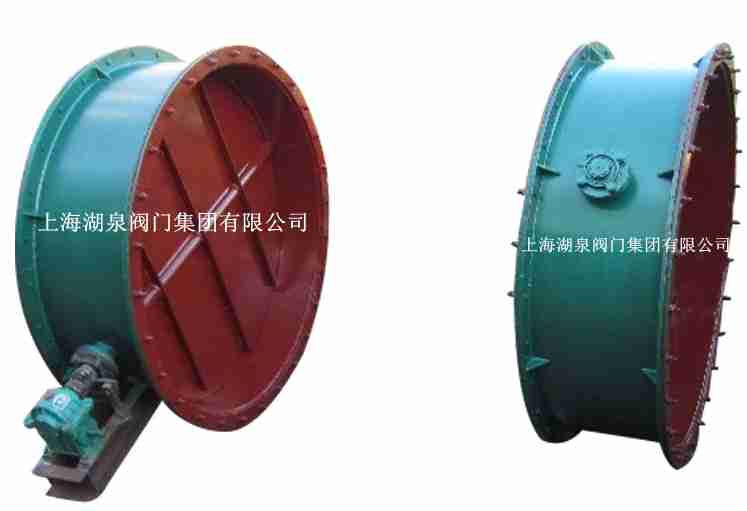

产品名称：电动高温蝶阀[ 2021-09-29 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳固：实验全历程质量监控，，，，详尽入微全方位检测！

: 价钱合理：高效内部本钱控制，，，，镌汰了开支，，，，让利于客户

: 交货快捷：先进生产流水线，，，，富足的备货，，，，缩短了交货期！

产品先容
规格尺寸
结构图片

一、电动高温蝶阀产品说明

产品名称：电动高温蝶阀，，，，高温蝶阀
产品型号：D941W
产品规格：DN100-2000
公称压力：0.1MPa
适用温度：≤550℃-800℃
驱动方法：电动、手动、气动、蜗轮
适用介质：空气、烟气、及其他高温气体
走漏率：通俗型≤3% 低走漏率≤1%

二、电动高温蝶阀产品特点

高温阀-结构简朴，，，，行动迅速，，，，流通量大，，，，易于维护，，，，事情性能可靠，，，，内衬特制耐高温质料不，，，，外端有转动轴承及润滑系统。。。。。。高温蝶阀-电动调理高温蝶阀，，，，是我公司的专利产品，，，，普遍用于建材、冶金、矿山、电力等事情生产过中用于自动控制或远程控制管路中的流量，，，，高温阀-电动执行器能工巧匠通过曲柄、发动阀轴、蝶板旋转、抵达调介质流量的目的。。。。。。　电动高温蝶阀用于催化裂化妆置能量烟气接纳系统, 装置的正常操作温度680 ℃, 允许最高一连使用温度720 ℃, 最高明温800 ℃, 运送含有催化剂颗粒的再生烟气介质。。。。。。由于介质对阀门冲洗强烈, 为避免阀体壁厚因冲洗减薄而失效, 阀体内大面积堆焊硬质合金, 阀体极易爆发变形和开裂,堆焊难度较大。。。。。。由于系统温度较高, 金属质料在高温中机械性能急剧下降, 阀门应选用耐高温质料。。。。。。为避免阀门走漏超标, 引起系统烟机不可正常停车, 从而造成重大事故, 对阀门密封结构及其零件的加工精度要求较高。。。。。。电动高温蝶阀阀体由钢板和锻件法兰焊接而成。。。。。。阀杆为整体锻件结构, 由外部轴承座支持,并通过二端销毗连发动阀瓣转动。。。。。。2 个半圆阀座前后错开, 与阀瓣呈对称式漫衍, 连系对称式流线形结构的阀瓣, 使阀门具有优异的流通性能。。。。。。3 组填料密封, 外加密封剂和吹扫二道辅助密封组成磷七可靠性阀杆填料密封系统

三、电动高温蝶阀产品主要性能参数

公称压力 0.01MPa
壳体试验压力 0.015MPa
适用温度 450～650℃，，，，650～1000℃
适用介质含尘气体
走漏率＜1.5%
阀门启闭速率 DKJ 25秒/90°
DMR 35.7秒/90°
入信息（直流） Ⅱ型0-10mAⅢ型4-20mA
输出通道 3个
输入电阻 Ⅱ型200ΩⅢ型250Ω
电源电压 DKJ 单相220V/50Hz
MR 三相380V/50Hz
介质流速 ≤25m/s
公称压力：0.25MPa
额定转角：0～90°
通俗型走漏率：≤3%
后座型低走漏：≤1%
事情温度：P9 t≤950℃；；；；P8 t≤850℃；；；；P7 t≤750℃；；；；P6 t≤950℃；；；；
P5 t≤550℃；；；；P4 t≤450℃；；；； P3 t≤350℃；；；； P2 t≤250℃；；；；
调理型：
电压：220V 380VAC
输入信号：0-10(4-20)mA.DC
两开关型：（配电动装置）
适用介质：高温烟气或其它含尘高温气体

四、电动高温蝶阀产品手艺参数

公称压力		0.01MPa
壳体试验压力		0.015MPa
适用温度		450～650℃，，，，650～1000℃
适用介质		含尘气体
走漏率		＜1.5%
阀门启闭速率	DKJ	25秒/90°
	DMR	35.7秒/90°
输入信息（直流）		Ⅱ型0-10mAⅢ型4-20mA
输出通道		3个
输入电阻		Ⅱ型200ΩⅢ型250Ω
电源电压	DKJ	单相220V/50Hz
	DMR	三相380V/50Hz
介质流速		≤25m/s

公称通径mm	50～1200
公称压力(MPa)	PN0.1、0.25、0.6、1.0
介质温度℃	-40～+450（钢板卷焊），，，，+450以上（不锈钢板卷焊）
转角规模	0-90度
流量特征	近似百分比
法兰标准	GB/T9115-2000钢制管法兰焊接标准(也可凭证客户尺寸定做非标产品)
设置执行机构	可配PSQ、HQ、UNIC、361RS、CHV等系列角行程电动执行机构
控制方法	开关到位灯(开关两位控制)、智能调理(4～20mA模拟量信号控制)
零件名称	质料
阀体	碳钢(卷焊焊接)、不锈钢(卷焊加工)
蝶板	碳钢、不锈钢
阀杆	2Cr13、不锈钢
填料	PTFE、柔性石墨

DN	D1	D	B	b	n-d
DN200	280	320	140	14	8—18
DN250	335	375	140	14	12-18
DN300	395	440	170	14	12-22
DN400	495	540	190	16	16-22
DN500	600	645	190	18	16-22
DN600	705	755	210	20	20-26
DN700	810	860	210	20	24-26
DN800	860	900	210	20	24-30
DN900	1020	1075	250	20	24-30
DN1000	1120	1175	250	22	28-30
DN1200	1320	1375	250	24	32-30
DN1400	1520	1575	300	24	36-30
DN1500	1620	1675	300	24	40-30
DN1600	1730	1790	300	24	40-30
DN1800	1930	1990	300	24	44-30
DN2000	2130	2190	300	24	48-30
DN2200	2340	2405	300	24	52-33
DN2400	2540	2605	350	26	56-33
DN2500	2640	2705	350	26	56-33
DN2600	2740	2805	350	26	60-33
DN2800	2960	3030	350	30	64-34
DN3000	3160	3230	400	34	68-36
