产品名称：z941h-16-400不锈钢电动刀型闸阀[ 2021-07-13 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳固：实验全历程质量监控，，详尽入微全方位检测！

: 价钱合理：高效内部本钱控制，，镌汰了开支，，让利于客户

: 交货快捷：先进生产流水线，，富足的备货，，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、z941h-16-400不锈钢电动刀型闸阀产品概述

AG旗舰厅电动刀闸阀主要运用于火力发电企业的粉煤灰实力运送系统中，，它具有密封性能好、耐磨性强、启动负荷小、卡灰及积灰征象少、使用寿命长的特点。。。。。。接纳耐磨陶瓷制作密封副(闸板及阀座均接纳耐磨结构陶瓷)，，耐冲洗，，耐磨性好。。。。。。闸板伸出阀腔，，不会因介质塞满阀腔而影响闸板的开关。。。。。。自细密封结构，，相比通俗刀型闸阀，，密封性能有较大提升。。。。。。适用于矿浆、煤粉、渣水混淆物、颗粒物料等介质的截断，，维护简朴，，使用寿命较长。。。。。。

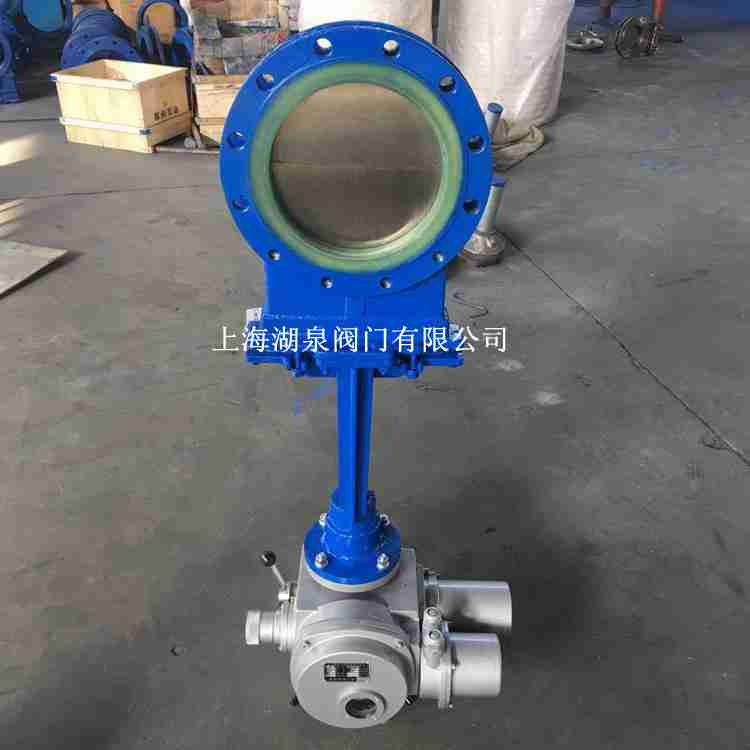

z941h-16-400不锈钢电动刀型闸阀

二、z941h-16-400不锈钢电动刀型闸阀产品特点

1、刀型闸阀机械强度高耐磨性能好，，结构紧凑可恣意角度装置。。。。。。
2、刀型闸阀可避免固体颗粒对密封面的冲洗、磨损，，包管阀门密封的长期有用。。。。。。
3、可作刮灰板，，纵然在落灰情形下也关闭自若。。。。。。
AG旗舰厅·(中国)官方网站

三、z941h-16-400不锈钢电动刀型闸阀零部件质料

序号	名称	质料	序号	名称	质料
1	阀座	结构陶瓷	7	毗连架	WCB
2	阀体	WCB	8	支架	WCB
3	阀板	不锈钢+结构陶瓷	9	螺母	25#
4	填料	柔性石墨	10	毗连盘	WCB
5	填料压盖	WCB	11	电动装置	制品件
6	锁轴	2Cr13	12

公称压力	DN	L	D1	D2	H	A	B	C	D	N-Φ	电装型号
0.6 MPa	50	48	90	110	600	215	125	318	197	4-M12	DZ10
	65	48	110	130	670	215	125	318	197	4-M12	DZ10
	80	51	125	150	680	215	125	318	197	4-M16	DZ10
	100	51	145	170	700	215	125	318	197	4-M16	DZ10
	125	57	175	200	720	215	125	318	197	8-M16	DZ10
	150	57	200	225	790	215	125	318	197	8-M16	DZ10
	200	70	255	280	850	215	125	363	197	8-M16	DZ15
	250	70	310	335	1100	215	125	363	197	12-M16	DZ20
	300	76	362	395	1180	215	125	363	197	12-M20	DZ20
	350	76	412	445	1280	215	125	363	197	12-M20	DZ30
	400	89	462	495	1460	215	125	363	197	16-M20	DZ45
	450	89	518	550	1600	240	235	437	277	16-M20	DZ45
	500	114	568	600	1800	240	235	437	277	16-M20	DZ60
