产品名称：电动刀闸阀z973h 10c[ 2020-12-28 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳固：实验全历程质量监控，，，，，，详尽入微全方位检测！
价钱合理：高效内部本钱控制，，，，，，镌汰了开支，，，，，，让利于客户
交货快捷：先进生产流水线，，，，，，富足的备货，，，，，，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、电动刀闸阀z973h 10c产品介绍

    AG旗舰厅电动刀闸阀，，，，，，z973h 10c电动穿透式刀闸阀是一种闸板与阀座始终细密接触密封的阀门，，，，，，其原理是闸板上开有一个通径巨细的圆口，，，，，，通过闸板启闭使得闸板上圆口跟通径做完全脱离和相吻合的行动。。 。此阀门的优点在于阀体通径无凹槽，，，，，，介质不会卡阻梗塞，，，，，，并且具有全通径流通特征，，，，，，适合粉体颗粒介质的管道中使用。。 。其密封结构可以分软密封、硬密封结构。。 。气动穿透式不锈钢插板阀是具有细密结构，，，，，，工艺性好，，，，，，结构紧凑等特点，，，，，，密封阀座为活动结构设计，，，，，，有防磨损和自动赔偿功效，，，，，，因而寿命更长。。 。在关闭和开启历程中阀座跟闸板一直紧贴运动，，，，，，使得阀门启闭力稳固，，，，，，并且具有切断介质等特点。。 。凭证客户要求可配电磁阀、限位开关、过滤器等。。 。

    二、电动刀闸阀z973h 10c 产品特点

    Z973H 电动刀型闸阀（刀闸阀）：电动驱动、对夹式毗连、明杆平行式刚性单闸板，，，，，，Z973F 阀座密封面质料为氟塑料、Z973H 阀座密封面质料为不锈钢，，，，，，公称压力 PN6~16，，，，，，阀体质料为碳素钢的闸阀。。 。配有多回转式电动装置，，，，，，使阀板作上下直线运动，，，，，，并可实现远程控制电动阀门的翻开或关闭。。 。通径规模：DN50~DN500，，，，，，使用温度 ≤100℃，，，，，，普遍应用于排水、供热、电站、化工、食物、造纸、制药、煤碳、采矿等工程。。 。

    三、电动刀闸阀z973h 10c【产品性能参数】

    PZ973H、PZ973F、PZ973Y 型电动刀型闸阀（刀闸阀）主要性能参数
    型号PN事情压力 / MPa适用温度 / ℃适用介质
    PZ973H-10C10~161.0~1.6≤ 100纸浆、污水、煤浆、灰渣水泥混淆物
    PZ973H-16C
    PZ973F-10P
    PZ973F-16P
    PZ973Y-10P
    PZ973Y-16P

    四、电动刀闸阀z973h 10c【电动装置参数及特点】

    1、电源：AC380V、50HZ。。 。
    2、标准型：标准型产品具有防尘、防雨水的外壳�；；；；つ芰Α⒎阑て芳禝P65,可直接用于户外。。 。
    3、防水型：防水型产品具有防尘、防浸水(IP67)的外壳防护品级。。 。
    4、防爆型(EX)：防爆品级为DII BT4/DII CT4(不含乙炔)。。 。
    5、情形温度：-20℃～425℃。。 。
    6、可�。。 。号涞缙刂破�。。 。

    五、【PZ973H/F/Y电动刀型闸阀（刀闸阀）-主要零件质料】

    型号 质料
    阀体 阀杆 密封面 填料
    PZ973H-10C WCB 2Cr13 硬质合金、聚四氟乙烯 V型聚四氟乙烯、柔性石墨环
    PZ973H-16C
    PZ973F-10P ZG1Cr18Ni9Ti 1Cr18Ni9Ti
    PZ973F-16P
    PZ973Y-10P CF8 (304) 0Cr18Ni9 (304)
    PZ973Y-16P

  • 六、PZ973H、PZ973F、PZ973Y (PN10) 型电动刀型闸阀（刀闸阀）

    DN L D D1 D2 H z×M D0
    50 43 160 125 100 285 4×M16 180
    65 46 180 145 120 298 4×M16 180
    80 46 195 160 135 315 4×M16 220
    100 52 215 180 155 365 8×M16 220
    125 56 245 210 185 400 8×M16 230
    150 56 280 240 210 475 8×M20 280
    200 60 335 295 365 540 8×M20 360
    250 68 390 350 320 630 12×M20 360
    300 78 440 400 368 780 12×M20 400
    350 78 500 460 428 885 16×M20 400
    400 102 565 515 482 990 16×M22 400
    450 114 615 565 532 1100 20×M22 530
    500 127 670 620 585 1200 20×M22 530
    600 154 780 725 685 1450 20×M27 600
    800 190 1010 950 898 2000 24×M30 680

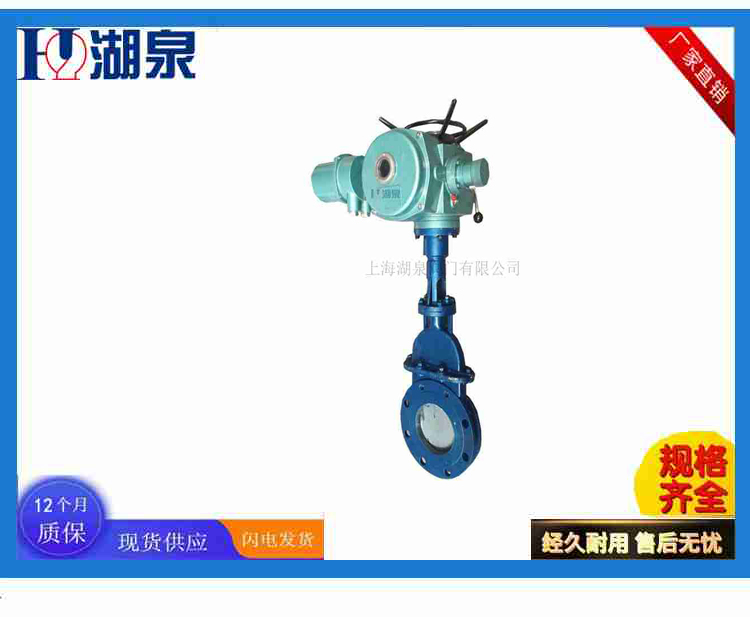

  • 七、电动刀闸阀z973h 10c 产品结构图

    电动刀闸阀z973h 10c
