产品名称：GI型不锈钢高真空蝶阀[ 2013-10-15 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳固：实验全历程质量监控，，详尽入微全方位检测！
价钱合理：高效内部本钱控制，，镌汰了开支，，让利于客户
交货快捷：先进生产流水线，，富足的备货，，缩短了交货期！
  • 产品先容
  • 规格尺寸
  • 结构图片

  • 产品说明：

    GI型手动高真空蝶阀是用来接通或切断真空管路中的气流，，阀门的阀板接纳夹紧结构，，把阀板的密封圈夹紧，，起到更好的密封作用。。阀门开闭有锁定功效。。

    GI型手动高真空蝶阀适用的事情介质为净化空气和非侵蚀性气体。。
    1、标准�？？榛杓�，，易于替换及维修。。
    2、便于清洁的设计。。

    产品性能参数：

    适用规模： 105 ~1.3×10-4 Pa

    阀门漏率： ≤1.3×10-4 Pa.L/S

    适用温度： -25~+80℃(丁腈橡胶)；；-30~+150℃(氟橡胶)

    装置偏向： 恣意

    产品零件质料：

    GI型不锈钢高真空蝶阀主要零件质料
    适用规模：Applicability 　105～1.3×10-4Pa
    阀门漏率：Valve Leak Rate 　≤1.3×10-4Pa.L/S.
    适用温度：Applicable Temperature 　-25～+80℃(丁腈橡胶)
    　-30～+150℃(氟橡胶)
    装置偏向：Mounting Direction 　恣意

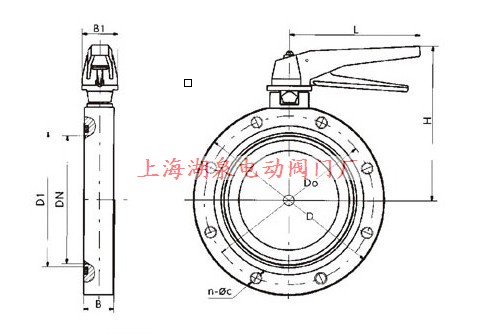

     产品形状及毗连尺寸：

    GI型不锈钢高真空蝶阀主要形状及毗连尺寸
    型号 DN D Do D1 B H B1 L n-φc
    GI-32 32 78 64 36 22 32 36 115 4-φ7
    GI-40 40 85 70 44 22 40 36 115 4-φ7
    GI-50 50 110 90 55 22 50 36 115 4-φ9
    GI-65 65 125 105 70 26 130 38 135 4-φ9
    GI-80 80 145 125 85 30 140 38 135 4-φ9
    GI-100 100 170 145 105 30 153 38 135 4-φ12
    GI-150 150 220 195 156 35 179 40 165 8-φ12
    GI-200 200 275 250 208 40 208 40 185 8-φ12
    GI-250 250 330 300 258 45 234 45 300 8-φ14
    GI-300 300 380 350 308 55 300 55 350 8-φ14
    GI-400 400 500 465 408 60 340 60 500 8-φ18

    产品订货须知：

    一、①不锈钢高真空蝶阀产品名称与型号②不锈钢高真空蝶阀口径③是否带附件以便AG旗舰厅为您准确选型。。

    二、若已经由设计单位选定上海AG旗舰厅的不锈钢高真空蝶阀型号，，请按不锈钢高真空蝶阀型号直接向我司销售部订购。。

    三、当使用的场合很是主要或情形较量重大时,请您只管提供设计图纸和详细参数，，由AG旗舰厅AG旗舰厅阀门专家为您审核把关。。

    谢谢您会见AG旗舰厅网站【/】,若有任何疑问.您可以致电给我们,我们一定会全心起劲为您提供优质的效劳。。

  • GI型手动高真空蝶阀结构图片
