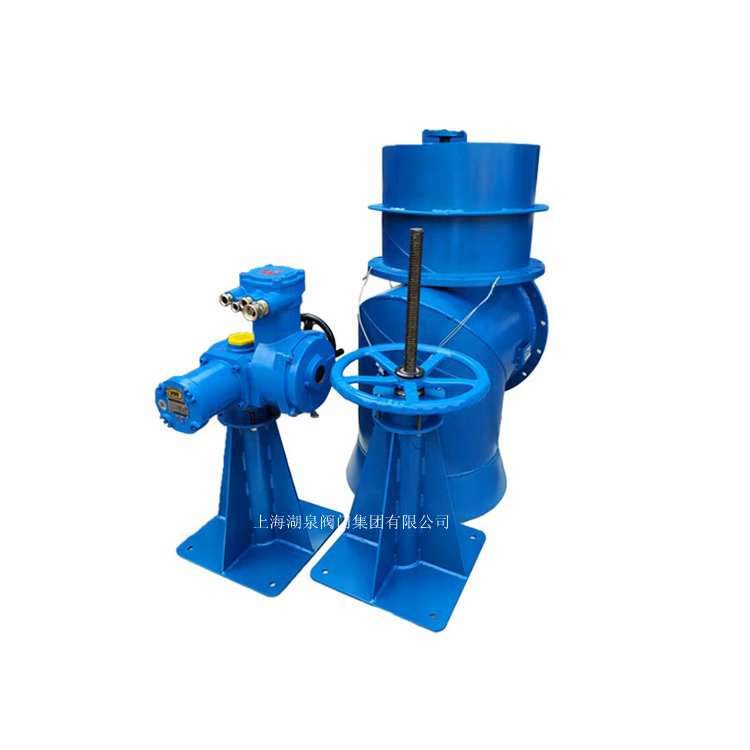

产品名称：矿用隔爆电动配水闸阀|PXW I -500[ 2023-08-23 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳固：实验全历程质量监控，，，，详尽入微全方位检测！

: 价钱合理：高效内部本钱控制，，，，镌汰了开支，，，，让利于客户

: 交货快捷：先进生产流水线，，，，富足的备货，，，，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、矿用隔爆电动配水闸阀|PXW I -500介绍

上海AG旗舰厅阀门集团有限公司主营煤矿防爆电动闸阀,隔爆型矿用电动闸阀,隔爆型矿用电动蝶阀,矿用电动蝶阀,瓦斯专用蝶阀,矿用瓦斯专用电动蝶阀,矿用电动执行器,配水闸阀系列产品是直角式闸阀，，，，可遭受0.1Mpa的压力。。。配水闸阀主要用于矿山井下各吸水井配水，，，，也可用于选矿、水处置惩罚水池泄水。。。水中不含有侵蚀性的介质，，，，水温不大于60℃。。。凭证事情方法分为手动（PXW—I型）和电动（PXW-II型）。。。配水闸阀凭证口径巨细有以下型号：PXW-400,PXW-500,PXW-600,PXW-800,PXW-1000,PXW-1200,PXW-1400,PXW-1500；；(2)型号意义：如PXW—800—IPXW——配水闸阀800—公称直径I—I型（手动）。。。

二、矿用隔爆电动配水闸阀|PXW I -500特点

(1)配水闸阀由使用台，，，，毗连杆、阀杆、闸阀、短管等部件组成。。。(2)PZ—1型使用台由人工操作。。。手轮与螺母牢靠在一起，，，，旋转手轮，，，，发动丝杠升降。。。螺母下端装有滚珠，，，，以镌汰旋转时的阻力。。。PZ—II型用小型电念头作为动力源替换人工操作，，，，可实现远程控制，，，，利便、快捷。。。(3)闸阀由阀体和阀辨组成。。。阀体为焊接件，，，，下部装有锥形密封环、与阀辨配合组成密封部分。。。阀辨由焊接件与橡胶垫组成，，，，通过带有螺栓组件与阀杆毗连，，，，以包管阀的密封性能。。。(4)短管用于埋入配水井壁，，，，为焊接件。。。(5)毗连杆的长度由配水井底板至泵房底板的高度差来确定。。。本说明书中划定了5米、4.5米、4米、3.5米四个层次，，，，用户也可按现实装置高度确定毗连杆的长度。。。

与现有手艺相比，，，，本适用新型的矿用配水闸阀的有益效果是：

1、导向机构能够对阀芯的运动举行导向，，，，使阀芯仅仅沿轴向移动，，，，阻止阀芯的轴线在移动历程中相对与阀体爆发偏移，，，，从而导致阀芯在运动时与阀体碰撞，，，，影响阀芯和阀体的使用寿命；；多个导向机构围绕阀芯设置，，，，从而使阀芯在运动时始终与阀体同轴，，，，坚持阀芯关闭严密，，，，阻止泛起阀芯脱落、阀芯封胶垫损坏等问题，，，，使用寿命长，，，，大大降低了维修频率。。。

2、套管滑动套设在导向杆上，，，，从而对导向杆举行导向，，，，结构简朴，，，，导向效果好。。。

3、导向机构设置在增强筋与阀体之间，，，，不会故障阀芯的移动，，，，增强筋还能够增强阀芯

的强度，，，，提高了阀芯的使用寿命。。。

4、导向机构装置在装置环上，，，，装置环通过装置钩装置在阀体上，，，，拆装简朴，，，，并且可以在现有的配水闸阀上支架刷新，，，，不需要整体替换整个配水闸阀，，，，降低了本钱。。。

三、矿用隔爆电动配水闸阀|PXW I -500主要性能规范

型号	PXWII（I）-400	PXWII（I）-500	PXWII（I）-600	PXWII（I）-800	PXWII（I）-1000	PXWII（I）-1200
公称通径（mm）	400	500	600	800	1000	1200
介质和温度	水、≦80℃
公称压力（MPa）	0.1（试验压力0.25）
操作行程（mm）	220	220	290	300	350	350
配套电动装置型号	ZB20-24	ZB20-24	ZB30-24	ZB30-24	ZB45-24	ZB60-24
电机功率（Kw）	0.55	0.55	0.75	0.75	1.1	1.5
额定电流（A）	660V	1.39	1.39	2	2	2	2.6
380V	2.2	2.2	2.62	2.62	4	4.12

四、矿用隔爆电动配水闸阀|PXW I -500主要毗连尺寸及相关参数

阀门型号	DN	D	D1	D2	D3	d	H1	h1	h2	h3	h4
PXWII（I）-400	400	540	495	90	120	35	1066	250	462	523	1250
PXWII（I）-500	500	640	600	90	120	35	1066	300	512	673	1250
PXWII（I）-600	600	760	705	90	135	45	1066	350	602	768	1250
PXWII（I）-800	800	960	920	90	135	45	1066	450	702	868	1250
PXWII（I）-1000	1000	1160	1120	110	160	50	1315	550	842	1119	1500
PXWII（I）-1200	1200	1450	1380	110	160	50	1315	600	1010	1300	1500
阀门型号	a1	a2	b1	b2	C	C1	C2	n×d1	n×d2	n×d3	n×d4
PXWII（I）-400	300	300	400	400	410	260	70	4×ф19	2×ф15	4×ф17	16×ф23
PXWII（I）-500	300	300	400	400	470	340	70	4×ф19	2×ф15	4×ф17	16×ф23
PXWII（I）-600	300	300	400	400	520	360	80	4×ф19	2×ф19	4×ф17	20×ф25
PXWII（I）-800	300	300	400	400	625	460	80	4×ф19	2×ф19	4×ф17	24×ф30
PXWII（I）-1000	400	400	500	500	720	560	100	4×ф19	2×ф19	6×ф22	27×ф30
PXWII（I）-1200	400	400	500	500	820	660	100	4×ф19	2×ф19	6×ф22	30×ф30

关于标高尺寸的使用说明

H（mm）	5000	4500	4000	3500
h （mm）	PXWII（I）－400/500	3765	3265	2765	2265
PXWII（I）－600/800	3497	2997	2497	1997
PXWII（I）－1000/1200	3100	2600	2100	1600
