产品名称：D373H dn400对夹式硬密封蝶阀[ 2021-06-24 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳固：实验全历程质量监控，，，详尽入微全方位检测！
价钱合理：高效内部本钱控制，，，镌汰了开支，，，让利于客户
交货快捷：先进生产流水线，，，富足的备货，，，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、D373H  dn400对夹式硬密封蝶阀产品形貌

    AG旗舰厅D373H  dn400对夹式硬密封蝶阀接纳细密弹性密封圈和三偏心多层金属硬密封结构。 。。。。。普遍应用于冶金，，，电力，，，石油化工，，，给排水和市政建设，，，中温≤425°C。 。。。。。 用于工业管道，，，用于调理流量和载荷流体。 。。。。。 阀门接纳三偏心结构，，，阀座和阀盘密封面接纳差别硬度和不锈钢制造，，，耐侵蚀性好，，，使用寿命长。 。。。。。对夹式硬密封蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调理流体通道的一种阀门。 。。。。。蝶阀的蝶板装置于管道的直径偏向。 。。。。。在蝶阀阀体圆柱形通道内，，，圆盘形蝶板绕着轴线旋转，，，旋转角度为0°~90°之间，，，旋转到90°时，，，阀门则牌全开状态。 。。。。。

    D373H dn400对夹式硬密封蝶阀

    二、D373H对夹式硬密封蝶阀产品特点

     1、 对夹式硬密封蝶阀接纳三偏心密封结构，，，阀座和蝶板险些无磨损，，，密封性能更细密，，，更细密。 。。。。。
     2、密封圈由不锈钢制成。 。。。。。它具有金属硬密封和弹性密封的双重优点。 。。。。。它在低温顺高温条件下都具有优异的密封性能，，，并具有耐侵蚀性和长使用寿命。 。。。。。

    上海AG旗舰厅阀门蝶阀产品：
    XD371X蜗轮信号蝶阀
    SD943H电动伸缩蝶阀
    D671X/J气动对夹式蝶阀
    D341W蜗轮传动法兰式蝶阀
    SD43F手动法兰式伸缩蝶阀
    D373H对夹式金属硬密封蝶阀
    D71X/J手动对夹式衬胶蝶阀
    D73H型手动对夹式硬密封蝶阀
    SD643H气动法兰式伸缩蝶阀
    D673H气动对夹式硬密封蝶阀
    D363H/W系列对焊式硬密封蝶阀
    D941X系列电动法兰式软密封蝶阀
    D343H-10-16法兰式硬密封蝶阀
    BD343H型法兰式硬密封保温蝶阀
    SD343X蜗轮传动法兰式伸缩蝶阀
    D973H系列电动对夹式金属硬密封蝶阀
    D943H系列电动法兰式金属硬密封蝶阀
    D943H系列法兰式多条理金属硬密封蝶阀
    D643H-(6、10)C、P、R、V气动法兰式硬密封蝶阀

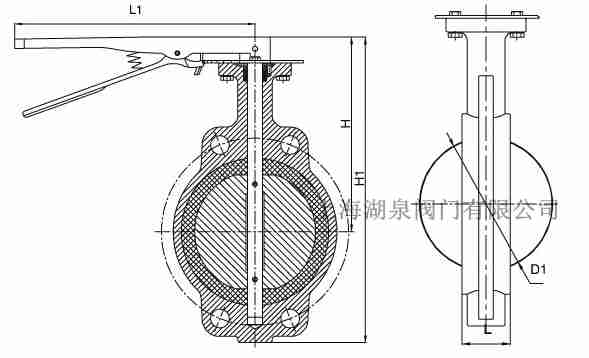

  • 主要形状及毗连尺寸(PN0.6MPa～PN1.0MPa)
    公称通径 结构长度
    标准值    		 形状尺寸（参考值) 毗连尺寸(标准值) 重量
    (kg)
    H H1 A1 B1 PN0.6MPa PN1.0MPa
    毫米 英寸 L D1 Z-d D1 Z-d
    50 2 43 112 350 180 200 110 4-14 125 4-18 11
    65 21/2 46 115 370 180 200 130 4-14 145 4-18 12
    80 3 49 120 380 180 200 150 4-18 160 8-18 14
    100 4 56 138 420 180 200 170 4-18 180 8-18 16
    125 5 64 164 460 180 200 200 8-18 210 8-18 26
    150 6 70 175 555 270 280 225 8-18 240 8-22 28
    200 8 71 208 605 270 280 280 8-18 295 8-22 44
    250 10 76 243 680 270 280 335 12-18 350 12-22 68
    300 12 83 283 800 380 420 395 12-22 400 12-22 85
    350 14 92 310 835 380 420 445 12-22 460 16-22 121
