不锈钢球阀阀门首页 > 产品展示 > 球阀 > 不锈钢球阀 >

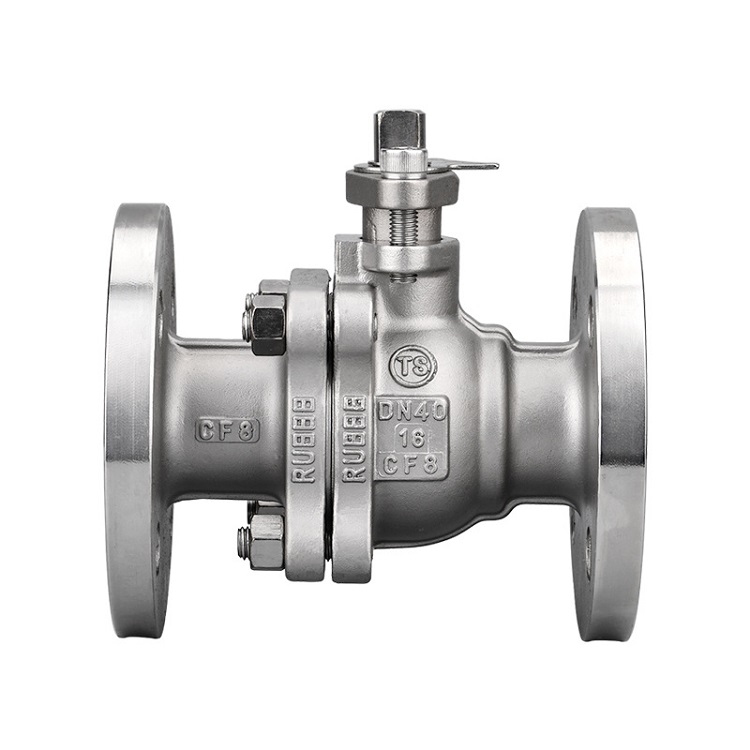

产品名称：介质柴油304不锈钢球阀Q41F-16P DN50[ 2024-08-30 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳固：实验全历程质量监控，，，详尽入微全方位检测！
价钱合理：高效内部本钱控制，，，镌汰了开支，，，让利于客户
交货快捷：先进生产流水线，，，富足的备货，，，缩短了交货期！
  • 产品先容
  • 规格尺寸
  • 结构图片

  • 一、介质柴油304不锈钢球阀Q41F-16P DN50先容

    球阀是一种主要的阀类，，，在石油化工、长输管线等领域有普遍应用。。球阀的关闭件是一个带孔的球体（或部分球），，，球体随阀杆转动，，，实现阀门的开启或关闭。。在种种阀门中，，，球阀的流动阻力小，，，全径球阀翻开时，，，球体通道、阀体通道和毗连受径相等并成一直径，，，介质险些可以毫无损失的流过。。球阀旋转90°即可全关全开，，，启闭迅速。。与相同规格的闸阀、阻止阀较量、球阀体积小、重量轻，，，便于管道装置。。球阀的主要特点是自己结构紧凑，，，易于操作和维修，，，不锈钢球阀可用于控制空气、水、蒸汽、种种侵蚀性介质、泥浆、油品、液态金属和放射性介质等种种类型流体的流动。。球阀阀体可以是整体的，，，也可以是组合式的。。本类阀门在管道中一样平常应当水平装置。。不锈钢球阀分类：不锈钢气动球阀，，，不锈钢电动球阀，，，不锈钢手动球阀。。不锈钢球阀材质分为304,316,321不锈钢球阀。。

    二、Q41F-16P球阀产品性能参数

    型号
    Q41F-16C
    Q41F-25C
    Q41F-16P
    Q41F-25P
    事情压力（MPa）
    1.6~2.5
    适用温度（℃）
    ≤180
    适用介质
    水、蒸汽、油品
    弱侵蚀性介质
    质料
    阀体、阀盖
    碳素钢铸钢
    铬镍系不锈钢
    球体、阀杆
    铬/铬镍/铬镍钼系不锈钢
    铬镍系不锈钢

    密封圈
    柔性石墨垫圈/316+柔性石墨垫圈

    填料
    聚四氟乙烯


    三、Q41F-16P球阀主要毗连尺寸及重量

    序号NO
    零件名称
    材质

    不锈钢
    碳钢
    1
    螺栓
    不锈钢SS304
    碳钢
    2
    弹簧垫圈
    不锈钢SS304
    不锈钢SS304
    3
    螺 母
    不锈钢SS304
    碳钢
    4
    阀 盖
    不锈钢CF8/CF8M
    碳钢WCB
    5
    阀 体
    不锈钢CF8/CF8M
    碳钢WCB
    6
    球 体
    不锈钢CF8
    不锈钢CF8
    7
    密封圈
    聚四氟乙稀/PTFE
    聚四氟乙稀PTFE
    8
    阀 杆
    不锈钢SS316
    不锈钢SS304
    9
    填 料
    聚四氟乙稀PTFE
    聚四氟乙稀PTFE
    10
    压紧螺母
    不锈钢SS304
    不锈钢SS304
    11
    弹簧垫圈
    不锈钢SS304
    不锈钢SS304
    12
    螺 母
    不锈钢SS304
    不锈钢SS304
    13
    手 柄
    不锈钢SS304
    不锈钢SS304

  • 介质柴油304不锈钢球阀Q41F-16P DN50
