产品名称：DKZ/ZKZ直行程电动执行器（直行程电动执行机构）[ 2013-09-10 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳固：实验全历程质量监控，，详尽入微全方位检测！

: 价钱合理：高效内部本钱控制，，镌汰了开支，，让利于客户

: 交货快捷：先进生产流水线，，富足的备货，，缩短了交货期！

产品先容
规格尺寸
结构图片

产品说明：

DKZ型直行程电动执行机构可以与DDZ-Ⅲ型仪表配套使用,也可以与组装仪表及TA仪表配用。。。。它以220V电源为动力，，接受统一的标准信号 4-20mmA.DC,将此转酿成与输入信号相对应的出轴直线位移，，自动地使用调理阀或其它终端机构等完成自动调理使命，，或者配用电动操作器实验手动遥控。。。。普遍地用于发电厂、钢铁、石油、化工、轻工等工业部分的调理系统中。。。。

该仪表具有一连调理、手动�？？？？亍⒕偷厥植偃挚刂品椒�。。。。使用DKZ型直行程电动执行机构的自动调理系统需配用ZPE-2030型伺服放大器、DFD-1000型电动操作器后才可实现自动调理系统手动自动无扰动切换。。。。

产品手艺参数：

DKZ/ZKZ直行程电动执行器（直行程电动执行机构）主要手艺参数
项目名称		DKZ标准型(不带H)	DKZ户外型(带H)
控制机构	输入信号	无
	反响信号	0—10mAdc 4—20mAdc
	死区	0．4％—3％	0．4％—3％
	基本误差	±2．5％	±2．5％
	回差	≤1．5％	≤1．5％
	限位	开侧/闭侧	开侧/闭侧
	开度检测	细密导电塑料电位器	细密导电塑料电位器
动力	动力	220V/50Hz	220V/50Hz
动力	驱动电机	伺服电机	伺服电机
隶属机构	加热器	选择件	选择件
隶属机构	手念头构	手轮	手轮
装置条件	情形温度	无加热器—25℃～+70℃	无加热器—25℃～+70℃
	相对湿度	<95％	<95％
	情形气体	无侵蚀性气体	无侵蚀性气体
	接线口	十四线插头	接线柱
	防护品级		IP65

产品型号规格：

DKZ/ZKZ直行程电动执行器（直行程电动执行机构）型号规格
型号	额定负载(N)	额定行程 (mm)	全行程时间 (S)	额定电流(A)	质量(Kg)
型号	额定负载(N)	额定行程 (mm)	全行程时间 (S)	额定电流(A)	质量(Kg)
DKZ-310(H)	4000	10	8	0.65	50
		16	125
		25	20
		30	24
DKZ-410(H)	6400	18	16	0.65	50
		30	24
		40	32
		60	50
DKZ-510(H)	16000	30	16	1.5	95
		50	30
		60	40
		100	60
DKZ-610(H)	25000	30	16	2.5	110
		50	30
		60	40
		100	60

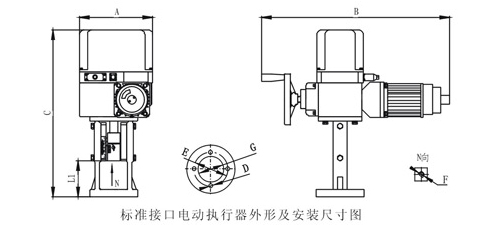

装置尺寸：

外部接线：

产品订货须知：

一、①直行程电动执行器产品名称与型号②直行程电动执行器口径③是否带附件以便AG旗舰厅为您准确选型。。。。

二、若已经由设计单位选定上海AG旗舰厅的直行程电动执行器型号，，请按直行程电动执行器型号直接向我司销售部订购。。。。

三、当使用的场合很是主要或情形较量重大时,请您只管提供设计图纸和详细参数，，由AG旗舰厅AG旗舰厅阀门专家为您审核把关。。。。

谢谢您会见AG旗舰厅网站【/】,若有任何疑问.您可以致电给我们,我们一定会全心起劲为您提供优质的效劳

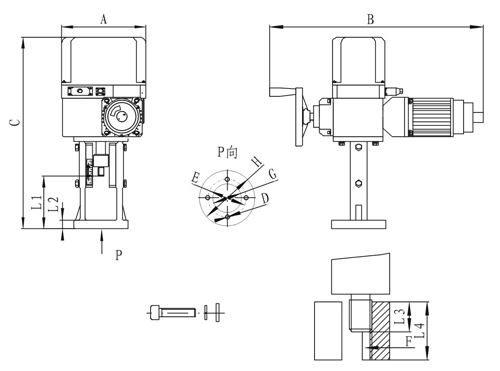

产品形状及毗连尺寸：

DKZ/ZKZ直行程电动执行器（直行程电动执行机构）主要形状及结构尺寸
型号	长X宽X高	阀杆毗连螺孔F	法兰毗连孔距E	法兰毗连孔距E	法兰吻合内径G	公称通径	连讨论至法兰底端
型号	AXBXC	阀杆毗连螺孔F	法兰毗连孔距E	法兰毗连孔距E	法兰吻合内径G	Dg	行程	L
DKZ310	230X460X490	M8	Φ80	2一Φ11	Φ60	25、32	10	85.5
						——	16	79.5
						40、50	25	70.5
DKZ410	230X530X540	M12X1.25	Φ105	4一Φ11	Φ80	65、80、100	40	107
DKZ410	230X460X575	M16X1.5	Φ118	4一Φll	Φ95	125、150	60	112
DKZ510	260X630X625	M16X1.5	Φ118	4一Φll	Φ95	200	60	113
DKZ510	260X630X645	M20X1.5	Φ130	4一Φ18	Φ100	300、250	100	93
DKZ610	260X720X625	M16X1.5	Φ118	4一Φ1l	Φ95	400、500	60	113
DKZ610	260X720X645	M20X1.5	Φ130	4一Φ18	Φ100	500、600	100	93
