产品名称：户外型阀门电动装置[ 2015-12-07 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳固：实验全历程质量监控，，详尽入微全方位检测！
价钱合理：高效内部本钱控制，，镌汰了开支，，让利于客户
交货快捷：先进生产流水线，，富足的备货，，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片
  • 一、户外型阀门电动装置产品介绍
        多回转阀门电动装置，，简称为Z型电装，，是阀门实现开启、关闭或调理控制的驱动装备。。。。。Z型电装适用于闸阀、阻止阀、隔膜阀、柱塞阀、节约阀、水闸门等。。。。�？？？捎糜诿鞲朔�，，也可用于暗杆阀。。。。。 本系列电装具有功效全、性能可靠、控制系统先进、体积小、重量轻、使用维护利便等特点。。。。�？？？啥苑攀笛樵犊亍⒓睾妥远刂�。。。。。普遍用于电力、冶金、石油、化工、造纸、污水处置惩罚等行业。。。。。

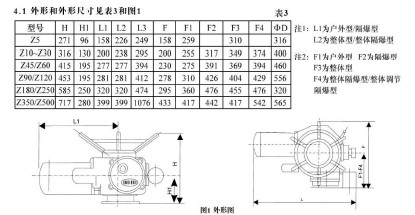

    二、户外型阀门电动装置形状及形状尺寸
    AG旗舰厅·(中国)官方网站


    三、户外型阀门电动装置订货须知
    1、 请按型号体现要领写明型号，，若有特殊要求，，订货时必需说明，，若不说明则按本公司划定提供。。。。。
    2、 情形具有爆炸性气体必需说明，，并必需切合本说明书中防爆标记的划定。。。。。
    3、 请写明毗连尺寸标准，，阀杆直径及伸出长度，，若毗连尺寸与本说明书不符，，可与本公司协商解决。。。。。
    4、 手轮顺时针旋转为关阀，，如与此相反必需说明。。。。。
    5、 推力型的阀杆螺母螺纹一样平常由用户加工，，本公司只加工一预制孔。。。。。若需本公司加工，，请提供螺纹的尺寸。。。。。
    6、 本公司还可按用户要求，，提供其他转速的电动装置。。。。。
  • 四、户外型阀门电动装置型号规格及性能参数
    型号规格 公称转矩（N·m） 公称推力（KN） 最大阀杆直径（mm） 最大转圈数（圈） 手动
    速比    		 输出转速（r/min） 电机功率（KW） 参考重量（Kg）
    Z5 50 20 28 60 1:1 12 0.12 28
    Z10 100 40 28 60 1:1 24/36 0.25/0.37 45
    Z15 150         24/36 0.37/0.55 50
    Z20 200 100 40 60 1:1 18/24 0.37/0.55 55
    Z30 300         18/24 0.55/0.75 58
    Z45 450 150 48 120 1:1
    （20:1）    		 24/36 1.1/1.5 110
    Z60 600         24/36 1.5/2.2 120
    Z90 900 200 60 120 1:1
    （25:1）    		 24/36 2.2/3 139
    Z120 1200         24/36 3/4 142
    Z180 1800 325 70 150 22.5:1 18/24 4/5.5 250
    Z250 2500         18/24 5.5/7.5 255
    Z350 3500 700 80 150 20:1 18/24 7.5/10 330
    Z500 5000         18/24 10/15 350
    注1：可按用户要求提供其它转速:12/18/24/30/36/42/48/60（r/min）
    注2：当产品提供四层计数器时，，最大转圈数为表1转圈数×10
