产品名称：Z41Y-16I、Z40Y-16I铬钼钢法兰闸阀[ 2013-12-13 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳固：实验全历程质量监控 ，，，详尽入微全方位检测！
价钱合理：高效内部本钱控制 ，，，镌汰了开支 ，，，让利于客户
交货快捷：先进生产流水线 ，，，富足的备货 ，，，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 产品说明：

    Z41Y-16I、Z40Y-16I铬钼钢法兰闸阀 ，，，最高温度可达550摄氏度左右。。。为阀体铬钼钢材质的楔式法兰闸阀：可手动或配电动装置、法兰毗连、明杆楔式刚性单闸板。。。阀座密封 面质料为硬质合金 ，，，本厂生产能力规模：压力1.6MPa~16.0MPa(PN16I~PN160I)；；；；口径：DN15~DN600。。。

    品牌 AG旗舰厅 型号 Z40Y-16I/Z41Y-16I
    主体质料 铬钼钢、不锈钢 毗连形式 法兰
    公称通径 DN15-DN600 mm 压力规模 1.6-16 Mpa
    适用介质 水 ，，，油品 ，，，蒸汽 ，，，硝酸类等 空气、氮气、氨、硝酸、醋酸 适用温度 -80-550 ℃
    适用规模 石油、化工 ，，，电力 ，，，冶炼 ，，，水处置惩罚 ，，，修建 ，，，造船和食物机械等行业 产品又名 铬钼钢闸阀、不锈钢闸阀

    产品性能参数：

    Z41Y-16I、Z40Y-16I铬钼钢法兰闸阀主要性能参数
    型号 公称压力 适用温度/℃ 适用介质
    Z40Y-16I/Z41Y-16I 1.6MPa ≤550 水、蒸汽、油品、非侵蚀性介质
    Z40Y-25I/Z41Y-25I 2.5MPa
    Z40Y-40I/Z41Y-40I 4.0MPa
    Z40Y-64I/Z41Y-64I 6.4MPa
    Z40Y-100I/Z41Y-100I 10.0MPa
    Z40Y-160I/Z41Y-160I 16.0MPa

    产品零件质料：

    Z41Y-16I、Z40Y-16I铬钼钢法兰闸阀主要零件质料
    型号质料 阀体、阀盖、闸板 阀杆 密封面 填料
    Z40Y-16I/Z41Y-16I 碳素钢 铬不锈钢 堆焊硬质合金 石棉石墨或柔性石墨

    产品形状及结构尺寸：

    Z41Y-16I、Z40Y-16I铬钼钢法兰闸阀主要形状及结构尺寸
    DN闸阀口径 DN/in L D D1 D2 b z×Φd H≈ D0≈ 重量/kg
    50 2 178 152 120.5 120.5 16 4×Φ19 323 200 23
    65 21/2 190 178 139.5 139.5 18 4×Φ19 347 250 32
    80 3 203 190 152.5 152.5 19 4×Φ19 383 250 40
    100 4 229 229 190.5 190.5 24 8×Φ19 457 300 63
    125 5 254 254 216 216 24 8×Φ22 632 300 66
    150 6 267 279 241.5 241.5 26 8×Φ22 635 350 108
    200 8 292 343 298.5 298.5 29 8×Φ22 762 350 181
    250 10 330 406 362 362 31 12×Φ25 895 400 263
    300 12 356 483 432 432 32 12×Φ25 1080 500 346
    350 14 381 533 476 476 35 12×Φ29 1295 600 488
    400 16 406 579 540 540 37 16×Φ29 1435 600 621
    450 18 432 635 578 578 40 16×Φ32 1626 650 814
    500 20 457 698 635 635 43 20×Φ32 1829 650 992
    600 24 508 813 749.5 749.5 48 20×Φ35 2175 700 1492
    750 30 610 984 914.5 914 75 28×Φ35 2692 700 2272

    产品订货须知：

    一、①铬钼钢法兰闸阀产品名称与型号②铬钼钢法兰闸阀口径③是否带附件以便AG旗舰厅为您准确选型。。。

    二、若已经由设计单位选定上海AG旗舰厅的铬钼钢法兰闸阀型号 ，，，请按铬钼钢法兰闸阀型号直接向我司销售部订购。。。

    三、当使用的场合很是主要或情形较量重大时,请您只管提供设计图纸和详细参数 ，，，由AG旗舰厅AG旗舰厅阀门专家为您审核把关。。。

    谢谢您会见AG旗舰厅网站【/】,若有任何疑问.您可以致电给我们,我们一定会全心起劲为您提供优质的效劳。。。

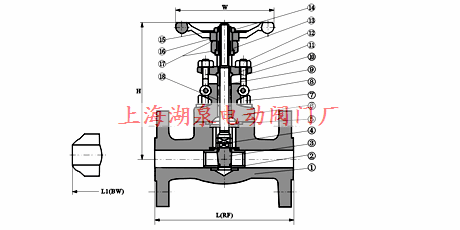

  • Z41Y-16I铬钼钢法兰闸阀|Z41W-16P/R不锈钢法兰闸阀结构图片
